一、概述

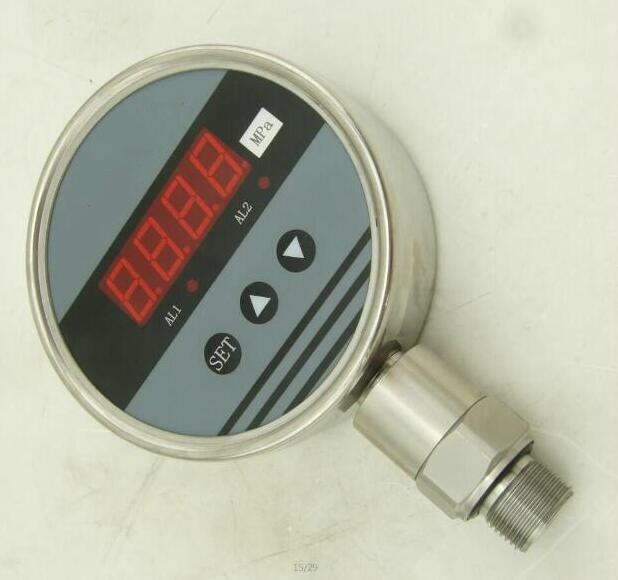

數字電接點壓力表是集壓力測量，顯示，輸出、控制于一體的智能數顯壓力測控產品。該產品為全電子結構，前端采用帶隔離膜充油壓阻式壓力傳感器，由高{**}度的A/D轉換，經微處理器運算處理，現場顯示，并輸出一路模擬量和兩路開關量。
該智能數字電接點壓力表使用靈活，操作簡單，安全可靠。廣泛應用于水電，石油，化工，機械，液壓等行業，對流體介質的壓力進行現場測量顯示和控制。
二、特點
◆100標準儀表安裝
◆4位LED顯示,無視值誤差..
◆控制點現場設定。
◆兩路控制點繼電器輸出
◆可多點控制輸出
★ 設定參數鎖定功能，可防止非正當修改設定參數。
★ 使用壽命長，由于本儀表是電子式的，設定與控制都是數字量，無觸點接觸和機械磨擦，因此壽命無終點；
★ 安裝方便，因本儀表外形尺寸、螺紋連接形式完全參照機械表，用戶無需改變儀表的安裝結構。
三、技術參數:
| 量程范圍 |
0~100MPa |
{**}度等級 |
0.5/0.25%F.S. |
| 過載能力 |
200% |
壓力類型 |
表壓 |
| 穩定性 |
≤0.1% /年 |
電源電壓 |
24VDC/220VAC |
| 顯示方式 |
0.56"數碼管 |
顯示范圍 |
-1999~9999 |
| 響應時間 |
<30ms |
環境溫度 |
|
| 相對濕度 |
≤80% |
接口材質 |
304不銹鋼 |
四、安裝
4.1機械連接：
可以通過壓力管接頭(M20*1.5)（其他尺寸接頭可在訂貨時說明）直接裝在液壓管路上。在關鍵應用場合（如劇烈震動或沖擊），壓力管接頭可以通過微型軟管進行機械解耦。
注:量程小于100KPa時必須垂直安裝.
4.2電氣連接
為了防止電磁干擾的影響應注意以下事項：
●線路連接盡量短
●采用屏蔽線
●盡量避{**}直接接近引起干擾的用戶裝置或電器和電子裝置的接線
●若用微型軟管安裝，殼體必須單{**}接地
