孔板安裝需要前后直管段，直管段的長度與孔板上游側局部阻力件的形式和直徑比β有關，其確定方法如下表：
表. 孔板與阻流件之間所要求的直管段長度（無流動調整器）
（數值以管徑D倍數表示）
| 直徑比β | 孔 板 上 游 側 （入口） | |||||||||||||
| 單個90o彎頭 兩個90o彎頭 在任意平面 (S＞30D) |
在同一平面上的兩個90o彎頭，S形狀 (30D≥S＞10D) |
在同一平面上的兩個90o彎頭，S形狀 (10D≥S) |
在垂直平面上的兩個90o彎頭， (30D≥S≥5D) |
在垂直平面上的兩個90o彎頭，(5D＞S) | 單個90o三通 | 單個45o彎頭在同一平面上的兩個45o彎頭，S形狀(S＞22D) | ||||||||
| A | B | A | B | A | B | A | B | A | B | A | B | A | B | |
| 0.20 | 6 | 3 | 10 | 10 | 10 | 10 | 19 | 18 | 34 | 17 | 9 | 3 | ⑤ | ⑤ |
| 0.40 | 16 | 3 | 10 | 10 | 10 | 10 | 44 | 18 | 50 | 25 | 9 | 3 | 30 | 9 |
| 0.50 | 22 | 9 | 18 | 10 | 22 | 10 | 44 | 18 | 75 | 34 | 19 | 9 | 30 | 9 |
| 0.60 | 42 | 13 | 30 | 18 | 42 | 18 | 44 | 18 | 65 | 25 | 29 | 18 | 30 | 18 |
| 0.67 | 44 | 20 | 44 | 18 | 44 | 20 | 44 | 20 | 60 | 10 | 36 | 18 | 44 | 18 |
| 0.75 | 44 | 20 | 44 | 18 | 44 | 22 | 44 | 20 | 75 | 18 | 44 | 18 | 44 | 18 |

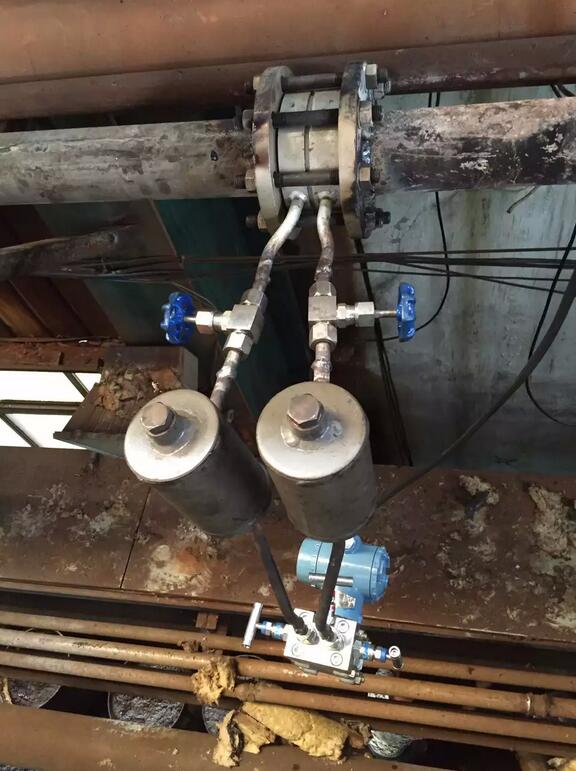

孔板蒸汽流量計在惡劣的安裝條件下，可能的話采用流量調整器。溫度計套管的安裝不會變更其上游側的較小直管段長度。較小直管段長度是指孔板的上下游阻流件與孔板之間的長度，該長度是從較靠近的彎頭或三通的曲面部分下游末端或漸縮管和漸擴管的錐管部分下游末端測量起。
| 直徑比β | 孔 板 上 游 側 （入口） | 孔板下游側（出口） | ||||||||||
| 漸縮管在1.5D到3D的長度內由2D變?yōu)镈 | 漸擴管在D到2D的長度內由0.5D變?yōu)镈 | 全孔球閥或閘閥全開 | 對稱突縮管 | 溫度計套管或插口直徑小于0.03D | 前面全部阻流件類型和密度計套管 | |||||||
| A | B | A | B | A | B | A | B | A | B | A | B | |
| 0.20 | 5 | 5 | 16 | 8 | 12 | 6 | 30 | 15 | 5 | 3 | 4 | 2 |
| 0.40 | 5 | 5 | 16 | 8 | 12 | 6 | 30 | 15 | 5 | 3 | 6 | 3 |
| 0.50 | 6 | 5 | 18 | 9 | 12 | 6 | 30 | 15 | 5 | 3 | 6 | 3 |
| 0.60 | 9 | 5 | 22 | 11 | 14 | 7 | 30 | 15 | 5 | 3 | 7 | 3.5 |
| 0.67 | 12 | 6 | 27 | 14 | 18 | 9 | 30 | 15 | 5 | 3 | 7 | 3.5 |
| 0.75 | 22 | 11 | 38 | 19 | 24 | 12 | 30 | 15 | 5 | 3 | 8 | 4 |
