電磁流量計在隧洞灌漿工程中運用

一、使用背景
　   隨著中國一帶一路經濟戰略的實施，內地與沿海，國內與國外的聯系將會越來越緊密，各種各樣的物資貿易將極大地推動{國**}陸路交通線的發展，鐵路、高速公路都將有一個發展高潮。中國的地形趨勢是西高東低，西部{**}大部分都是山區，東部的平原相對于中國的整個版圖來說只是一小部分，因此向西的交通線路沿途將需要開鑿許多隧道和壩口。在隧道的灌漿施工中，動態準確的計量水泥灌漿量{**}關重要，電磁流量計以其{**}特的{**}點在隧洞固結灌漿施工中大大提高了漿液體積的測量準確度，對保證資料的真實性和確保工程質量起到了很大作用。
　
　   本文所舉例中的大西溝水庫工程是新疆烏魯木齊河上的龍頭水庫，水庫距烏魯木齊市68km，是一項以防洪為主的水利樞紐工程。樞紐主要由粘土心墻壩、溢洪道、泄洪兼導流洞和放水灌溉洞等建筑物組成。工程等別為Ⅰ等，工程規模為大（1）型，泄洪兼導流洞為1級建筑物，布置在右岸巖體內，該洞承擔施工期導流、正常運用期泄洪、沖砂、放空的任務。泄洪兼導流洞包括103.305m長圓形有壓洞段和316.695m長無壓洞段，有壓隧洞直徑D=4.6m，無壓隧洞為城門洞型，斷面尺寸5.0m×6.0m，隧洞采用鋼筋混凝土襯砌，襯厚0.5m。
　　洞身段圍巖為凝灰?guī)r，巨厚層狀、巖體呈鑲嵌碎裂結構，綜合評定以Ⅲ類為主。隧洞圍巖先進行回填灌漿再進行固結灌漿，固結灌漿孔梅花形布置，間距3.0m×3.0m深入基巖3.5m。

二、工作原理
　　灌漿施工工藝中的漿液和水的流量測量非常重要，特別是所使用的液體流量檢測儀表，有其特殊要求，例如要便于頻繁清洗和承受高速漿液中顆粒的摩擦和惡劣環境等，在眾多液體流量儀器產品中，電磁流量計具有測量不受流體溫度、壓力、密度、黏度的影響、內部直通光滑、直接進行電測量、計量{**}度高、響應速度快等{**}點；且其檢測部無運動部件、不會發生滴漏現象，內襯可采用聚四氟乙烯塑料和氧化鋁陶瓷，具有很強的抗腐蝕性，近年來已成為灌漿工程流量測量的{**}選儀器。

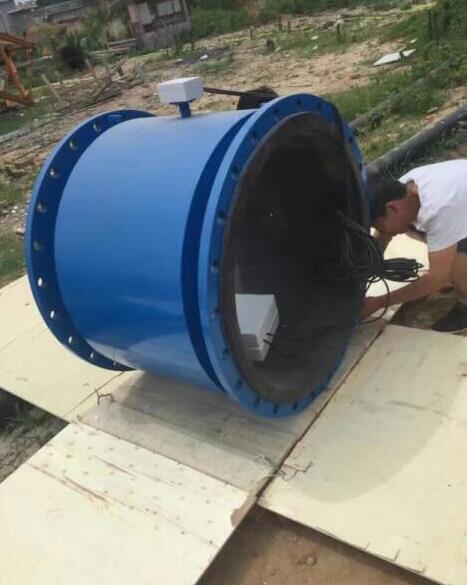

　　電磁流量計（以下簡稱EMF）的工作原理是基于法拉第電磁感應定律，當被測介質垂直于磁力線方向流動，因而與介質流動和磁力線都垂直的方向上產生感應電動勢E，感應電動勢E與被測介質流量Q成正比，與磁感應強度B和測量內徑D有關，而與其他物理參數的變化無關。測量系統的變送器輸出E是一個微弱的交變信號，其中包含各種干擾成分，且信號內阻變化高達幾萬Ω，因此要求轉換器是一個高輸入阻抗，且能抑制各種干擾成分的交流mV轉換器，將感應電動勢轉換成4～20mA的統一信號，轉換器有高輸入阻抗差動放大器、主放大器、正交干擾抑制器、相敏檢波器、直流放大器、霍爾乘法器等組成，較后輸出信號電流為Io=K·Q，式中Io為輸出信號電流，K為儀表常數。
　

三、在灌漿工程中的使用
3.1 隧洞固結灌漿施工工藝
　　鉆孔、洗孔→壓水試驗→制漿→灌漿→封孔
3.2 施工方法
3.2.1 鉆孔、洗孔
　　采用手風鉆鉆孔，單孔鉆孔結束后采用導管通入大流量水流，從孔底向孔外沖洗的方法進行沖洗，{**}回水變清。
3.2.2 壓水試驗
　　簡易壓水試驗是以設計要求的壓力向孔內送水，測定其相應的流量值，并據此計算巖體的透水率，計算結果關系到巖體滲透特性的評價以及灌漿成果資料整理。這一測量點是十分重要和敏感的，準確是{**}要指標，水有一定的電導率，滿足EMF的測量要求，需要重點考慮的是EMF的口徑，因為壓水試驗和灌漿用的是相同的EMF。
3.2.3 制漿
　　制漿材料采用磅秤稱量，ZJ-800型高速攪拌機拌制水泥漿液，漿液在使用前應過篩，從開始制備{**}用完的時間宜小于4h。
3.2.4 灌漿
　　固結灌漿采用孔口封閉循環灌漿法，用BW-250型灌漿機全孔一次灌漿，灌漿壓力0.3～0.5MPa，灌漿過程中派專人查看壓力表，壓力值宜讀取壓力表指針擺動的中值。
　　灌漿漿液應由稀{**}濃級逐級變換，固結灌漿水灰比采用2：1、1：1、0.8：1、0.6：1四個比級。
　　灌漿泵將一定水灰比的水泥漿液壓送到孔中，一部分進入裂隙而擴散，余下的漿液經回漿管返出孔外，流回到漿液攪拌機中；固結灌漿孔在規定壓力下，當注入率不大于0.4L/min，繼續灌注30min，灌漿即可結束。
　　每臺鉆孔設備都需要兩臺EMF分別記錄進、返漿流量，灌漿量就等于進漿量減去返漿量，現場管線與EMF安裝布置見下圖：

　　由于現場灌漿泵泵量為100L/min，故EMF的量程選為100L/min，由于水泥漿液中帶有水泥固體顆粒，考慮到對EMF襯里和電極的磨損，選用流速≤5m/s，另一方面水泥漿液又具有易粘附、沉淀、結垢的特性，故EMF測量管內的流速應不低于0.15m/s，以起到對電磁流量計的電極和內襯的自清掃作用，為了保證電磁流量計的檢測{**}度，使用流速控制在0.15～5m/s之間。
　　灌漿施工時吸漿量大小一般在0～100L/min，進、返漿上EMF相應的流量范圍為30～100L/min，EMF口徑選擇DN25比較合適，同時EMF的時間常數也應該設置小一些，一般在1～3s，以提高測量的靈敏度。
　　在灌漿過程中使用灌漿自動記錄儀完成數據采集與處理，在屏幕上顯示流量、水灰比及注入水泥總量，按設定時間間隔定時打印出時間、流量和水灰比，當灌漿結束時，自動計算并打印注入水泥總量、漿液總量和單耗水泥量。

3.2.5 灌漿孔封孔
　　全孔灌漿完畢后，先采用導管注漿法將孔內余漿置換成水灰比為0.5的濃漿，而后將灌漿塞塞在孔口，繼續使用這種漿液進行純壓式灌漿封孔，封孔灌漿的壓力一般不宜小于1MPa。

　
四、應用注意事項
4.1 測量管道內附漿量的影響與處理
　　每次灌漿結束后，要及時清除電磁流量計測量管內的殘余漿液，否則水泥漿液易在測量管道內產生不同程度的膠結，甚{**}堵塞電磁流量計測量管和相接的灌漿管道，電磁流量計測量管內的附著層會引起附加相對誤差，附著水泥層電導率極低，附著物有一定厚度越大，誤差越大。
4.2 介質中氣泡的影響與處理
　　因工藝或介質本身的原因，所測液體常含一些氣泡，氣泡經過電極表面存在一個摩擦過程，產生尖峰脈沖干擾電勢，其值遠大于正常的流量信號，通常電磁流量轉換器無法有效地處理如此的干擾，導致測量值不穩定，因此電磁流量計的安裝位置要考慮防止氣泡的產生，一般要安裝在泵的排出端，較好垂直安裝，漿液自下而上流動，水平安裝時要使電極軸線平行于地平線，不要垂直于地平線，因為處于底部的電極易被沉積物覆蓋，{**}部電極易被液體中偶存氣泡擦過遮住電極表面。
4.3 惡劣施工現場環境的影響與處理
　　灌漿施工現場的環境大部分時間比較惡劣，高溫、潮濕、高灰塵等，時間長了冷凝水和灰塵容易積聚在EMF的接線盒中，或透過密封不良的結合面滲入EMF殼體中，將導致EMF轉換器輸入回路阻抗下降，衰減欲輸往放大器的流量信號；或者是破壞勵磁回路和信號回路的{**}緣，造成EMF的嚴重故障。為了避{**}此類故障的發生，可在接線盒中灌注{**}緣材料，在維修和調試EMF的時候一定要避{**}進水，保持接線盒內的干燥與干凈，使用中一定要避{**}浸泡在水或漿液中。
　　

五、本文結語
　　采用電磁流量計比用直尺測量漿液體積的準確度大大提高，避{**}了許多人為因素，對保證資料的真實性和確保工程質量起到了很大作用。但是EMF在使用前應進行檢驗校核，以保證達到要求的準確度。
　　目前我國處于一個工程建設的新高潮，水泥灌漿量非常大，動態準確的計量水泥灌漿量{**}關重要，電磁EMF以其{**}特的{**}點成為灌漿工程流量測量的{**}選儀器，可廣泛推廣使用。
