工業性和生活性的污水凈化處理中，需要對于生產中的各個環節的污水流量做到實時的監控與監測，流量數據不僅關系到生產能否穩定進行，也是對于企業生產效率高低的評價給予數據支持。為了做到這一點，就需要用到大量的流量計。如何根據不同的測量現場需要選擇不同類型的流量計也是非常有考究的，選型技術工程師必須對于本廠所沒的污水類型及其它相關數據作一個通盤的考慮才能予以確定。

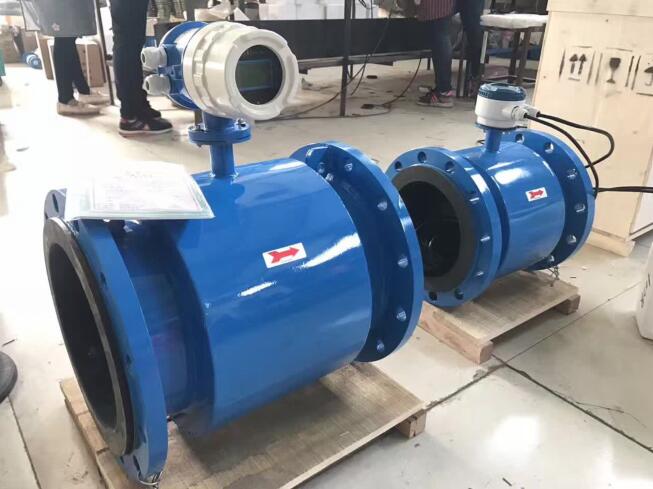

一.電磁式污水流量計介紹
    污水處理流量計是測量導電性流體理想的體積流量計，因此它較適用于污水流量的計量，從污水經沉淀濃縮后進入離心脫水機，離心脫水機入口污泥流量計采用電磁式污水流量計就能得到很好的證明，從這個意義上說，電磁式污水流量計屬于多功能流量計。
    {**}點是:傳感器安裝處管道為光滑直管、無阻塞、無磨損、壓損小，無可動部件，可靠性高，長期穩定性好，{**}維護;測量范圍大，保證{**}度的測量范圍一般可達40∶1;對流體狀況要求不高，對前/后直管段要求低(如前5D后2D);{**}度高可達±0.20%×FS;口徑范圍大(DN1～DN3000mm);可測正/反方向流量;與流體接觸的電極和內襯材料有多種選擇;響應速度可達10ms;可自清洗等。
    缺點是:有較小電導率的限制;磨損和結垢會影響測量{**}度;流體需要充滿管道(也有不滿管型電磁式污水流量計，但{**}度較低);大口徑產品價格高，口徑越大價格越高。
    電磁式污水流量計按激磁方式可分為直流激磁(目前已不采用)、交流激磁(工頻50Hz)及低頻矩形波激磁(主流產品)等;按安裝連接方式分法蘭連接(帶測量管法蘭式或對夾式)、螺紋連接及插入式等;按結構形式分為一體型及分體型等;按介質狀態分為滿管型和不滿管型。交流激磁的{**}點是磁感應強度大、信噪比高且適用于雙向介質等;缺點是容易引進工頻干擾、容易產生噪聲(比如液體中渦電流與流量信號同相位噪聲、電極污染形成噪聲及相位移動噪聲等)及零點漂移大等。
    電磁式污水流量計選用要點{**}先是{**}度選擇，滿管型±(0.50～2.00)×FS級，不滿管型±(1.50～2.00)×FS級，插入型±(2.00～4.00)×FS級;其次是流速選擇，流速范圍0.5～10.0m/s，注意易粘附、沉積且結垢的應大于2m/s，含顆粒介質的應小于3m/s。
    大口徑電磁式污水流量計價格較貴，解決方案是選用插入式流量計(價格基本不隨管徑而改變)，其{**}點在于重量輕、壓損小、易于安裝和維修，其所測流速下限無限制、阻塞影響可忽略，只是誤差較大。大口徑污水管路由于流速普遍較低，泥沙及污垢等容易在探頭表面沉積，因此常配有球閥，實現在不斷流情況下可以拆下探頭進行維護和檢查。插入式電磁式污水流量計探頭一般位于管道中的特定位置(一般為管道內徑的1/8處，即管道平均流速之處)，測量該處局部流速，然后根據管道內流速分布及傳感器的幾何尺寸等推算出流量，不過前/后直管段要求比普通電磁式污水流量計要高(如前10D、后5D)，另外管道中必須充滿液體，為防止液體中的氣體在管道中積聚，應在管道較高點安裝排氣閥，實現自動排氣或人工定期排氣。

二、堰式流量計和槽式流量計
    給/排水道若為敞開渠道，具有自由表面自然流，或是一些排水道和下水管渠，雖不敞開，但是在非受壓、非滿水狀態下流動，實際上都屬于明渠，可以采用堰式流量計和槽式流量計進行計量。
其{**}點是:測量準確度較高，可靠性好，對液體無特殊要求。槽式流量計所在的水中固態物質幾乎不沉淀且隨水流排出，堰式流量計所在渠道要截流但檢測元件結構較簡單，直管段要求較短，槽式流量計水位抬高比堰式流量計小，適用于不允許有大落差的渠道等。而其缺點在于:水頭損失大，不能用于接近平坦地面的渠道，堰式流量計上游直管段比槽式流量計長，堰上游易堆積固形物，要定期清理，槽式流量計所在渠道一段要裝入槽但檢測件結構較復雜等。
堰式流量計的測流槽有直角三角堰(60°或90°)、矩形堰及等寬堰等。槽式流量計測流槽有多種形式，主要有矩形明渠的P槽(常用)及圓形明渠的PB槽等。堰式流量計和槽式流量計都是用液位計來間接進行流量測量，因此均需配用非接觸超聲式液位計來連續測量液位，并按照制定的流量同液位的關系計算流量值，例如某一種超聲式液位計與三角堰配用流量計量{**}度可達±(1.00～3.00)%×FS，與矩形堰配用流量計量{**}度可達±(1.00～5.00)%×FS，與巴歇爾槽(即P槽)配用流量計量{**}度可達±(3.00～4.00)%×FS。注意，為保證超聲式液位計的正常使用，測量點必須避{**}表面有大量泡沫。

三、超聲波流量計
    超聲波流量計的換能器可以不直接接觸污水。其按測量原理有傳播時間法(時間差法等)、多普勒效應法及其他方法等，其中時間差法和多普勒效應法采用較多;按安裝方式可分為移動安裝(外夾式換能器)和固定安裝(帶測量管或在線安裝式換能器);按聲道數分單聲道和多聲道。其{**}點是在于無阻力損失、流量下限低及適用于大型管道等。缺點是只能用于清潔的介質、不能用于小口徑測量及多聲道且價格昂貴等。同時，該流量計準確度差別很大，在時間差法超聲波流量計中，大管徑帶測量管多聲道超聲波流量計的準確度較高，達±(0.50～1.00)%×FS，有的高達±0.15%×FS，但對安裝要求極高，必須在專業人員的指導下準確安裝，能夠在線安裝，多普勒超聲波流量計的{**}度達±(3.00～10.00)%×FS，當固體含量基本不變時，可達±(0.50～3.00)%×FS。
時間差法超聲波流量計主要用來測量潔凈的流體流量，此外還可以測量固體雜質含量不高(一般固體顆粒含量小于10g/L，顆粒直徑小于1mm)的均勻流體，但不能測量含有影響超聲波傳播的連續混入氣泡、固體顆粒含量較高或固體顆粒直徑較大的流體流量。因此，被測介質中固體顆粒雜質含量或固體顆粒直徑都應有上限，具體為:被測介質里氣泡含量不能超過5%;濁度不能超過5000mg/L，固體含量大于10%不推薦使用;不能有連續的大量絮狀懸浮物;若含有大量泥沙等顆粒狀物時，其顆粒直徑不能大于3mm;介質不應在管壁內產生大量結晶物。多普勒法超聲波流量計依靠污水中固體顆粒雜質的反射來測量污水流速，因此適用于固體顆粒雜質含量較多或固體顆粒直徑較大的臟水或漿體，如城市污水、污泥及雜質含量穩定的工廠過程液等，而且可以測量連續混入氣泡的液體，被測介質中必須含有一定數量的散射體(顆�；驓馀�)，否則儀表不能正常工作。需要注意的是，被測介質中固體顆粒雜質含量或固體顆粒直徑都應有下限。
　

四、流速－水位流量計
    流速－水位流量計實際是液位計(常采用壓力式、靜壓式和超聲波液位計)和流量計(常采用時間差法超聲波流量計、多普勒超聲波流量計和電磁流量計)的組合，它也屬于明渠流量計，常被置于矩形明渠中，使用液位計來測液位(因矩形明渠寬度已知則流通面積可知)，使用流量計來測流速(使用時間差法超聲波流量計測的是線平均流速，多普勒超聲波流量計測的是測量點流速或局部小面積平均流速)，兩者相乘便可得到流量值。從一般意義上講，污水處理裝置入口待處理污水較為渾濁，壓力式或靜壓式液位計故障率較高，多普勒超聲波流量計較為適用;污水處理裝置出口凈化后污水較為清澈，靜壓式液位計和時間差法超聲波流量計較為適用;電磁流量計測流速均能適用(從一定意義上說就是非滿管電磁流量計)。其{**}點是:水頭損失小，測量范圍寬，可測逆向流，水中固態物質幾乎不沉淀且隨水流排出，不必改動渠道。其缺點是上/下游直管段要有足夠長的直渠渠道，上游直管段比堰式流量計和槽式流量計長。

污水流量計選型建議
    用敞開渠道輸送的污水流量可用堰式流量計、槽式流量計及流速－水位流量計等來計量，其{**}度均可以滿足計量要求。對于要求水頭損失較小的應選用流速－水位流量計，不過應對不同水質選擇合適的液位計和流量計組合來構成流速－水位流量計。對于允許水頭損失大的可以選用堰式流量計或槽式流量計，其中造價較為便宜、允許有較大落差和可以定期清理上游側固態沉積物的可選用堰式流量計，反之則選型槽式流量計，但選用槽式流量計時應防止淹沒流和逆向流。
    用管道輸送的污水流量可用電磁流量計進行計量，但要注意測量管、電極及換能器等的清洗。一般來說，管徑不大于200mm時超聲波流量計比電磁流量計貴，可選用電磁流量計，而管徑不小于250mm時超聲波流量計比電磁流量計便宜，可選用超聲流量計。注意，不必追求過高性能而選用多聲道超聲波流量計(比如單聲道超聲波流量計)。從性能上來說，時間差法超聲波流量計和多普勒法超聲波流量計對于固體顆粒雜質含量或固體顆粒直徑在一定范圍內的污水流量均能計量(即它們的適用范圍有一定重合區域)，但低于或超出該范圍就只能分別選用時間差法超聲波流量計或多普勒法超聲波流量計進行計量。從這個意義上說，全面掌握被測污水的介質情況是儀表選型的關鍵，當無法確認被測污水的介質情況時應盡量選用電磁流量計，但應注意多普勒法超聲波流量計{**}度較低;另外在大管道上可選用插入式電磁流量計、可移動安裝(外夾式換能器)、固定安裝(在線安裝式換能器)式超聲波流量計，{**}度完全滿足計量要求，但應{**}先選
