工作原理

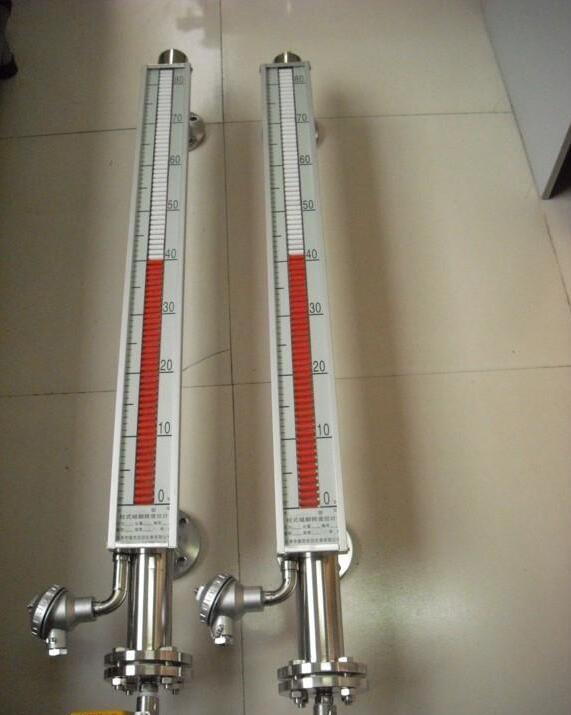

磁翻板液位計分為兩個部分：基本型磁翻板液位計與遠傳變送器部分，磁翻板液位計根據浮力原理和磁性耦合作用研制而成。當被測容器 中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子內的較久磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱 翻轉180°，當液位上升時翻柱由白色轉變?yōu)榧t色，當液位下降時 翻柱由紅色轉變?yōu)榘咨甘酒鞯募t白交界處為容器內部液位的實際高度，從而實現液位清晰的指示�！�
磁翻板液位計遠傳變送器由液位傳感器和轉換模塊組成，該變送器的傳感器以捆綁的形式固定在UHZ型磁翻板液位計或UHZ{**}裝式磁性浮球液位計的主導管外側，使其處于液位計相同磁耦系統中，當磁性浮子隨液位上下移動時，對應液位位置的干簧芯片組受浮子內磁場的作用而動作，電阻鏈阻值發生變化，通過轉換模塊將變化的電阻信號轉換成二線制4～20mADC標準信號輸出，該信號可方便地與本公司生產的微電腦工業智能控制儀配套使用，或接其它二次儀表，從而達到顯示、控制、調節和報警的目的。
為什么一個5米的磁翻板液位計在4米以上測量不對？{**}先要了解工作原理并利用排除法來分析。
1、{**}先4米以上測量不準，原因是翻板內的翻柱子失效了，沒有與內浮子產生磁性反應的磁了。
2、如果問題描述的是遠傳4米以上測量不準，現場是準的，那么有可能就是數顯表有問題，因?yàn)榧热挥酗@示和值，且現場準確，就說明液位計和遠傳部分都是完好的。
3、米以下測量準確，4米{**}5米之間有誤差，且比較大，則說明4米{**}5米之間的遠傳干簧管有問題。
