YH1801TCCY柴油流量計是一種容積型測量儀表，主要由計量殼體、橢圓齒輪轉子和傳動部件組成。液體推動一對齒輪轉動；每個腔體的容積是固定體積；齒輪轉速引出，傳感器發出同步脈沖計數，齒輪的轉動通過磁性密封聯軸器及傳動減速機構傳遞給計數器直接指示出流經流量計的總量。該傳感器無觸點，具有壽命長，抗干擾能力強，工作頻率寬，無火花，不怕油污和灰塵。
測量原理

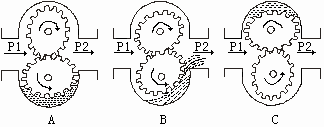

在儀表測量室進出兩端液體壓差的在作用下，一對齒輪在軸承上不停地轉動并排出液體，測出齒輪的轉數即可知道流經儀表液體的總值。設齒輪旋轉一周排出的體積量Q，單位時間齒輪旋轉次數為N，則在該時間內流過的液體體積量為NQ。
特點
測量準確度較高：0.2級與0.5級、流量范圍寬、重復性好
螺旋轉子轉動均勻、震動小、壽命長
所有零件表面均經準確加工而成，無鑄造表面，表面光潔美觀
對被測液體的粘度變化不敏感，尤其適合于粘度較高液體的測量
現場可顯示累積流量、瞬時流量、單次流量等
安裝容易，表前不需安裝直管段，即使流量計靠近閥門、彎管、縮管、擴大管，也無需加裝直管段。
技術參數：
1、口徑系列: DN10，15，20，25，40，50，65，80，100，150，200；
2、連接方式: 法蘭連接:DN10～DN200；
3、安裝方式: 水平、垂直；
4、介質溫度: 普通型＜120℃，高壓型＜200℃；
5、壓力損失: ≤0.1MPa；
6、準確度等級: 普通型0.5級，高準確度0.2級；
7、介質壓力: 普通型1.6MPa,高壓型3.2MPa ；
8、粘度范圍: 普通型:0.6～200mpa.s； 高粘度200～1000mpa.s ；
9、表體材質: 鑄鐵、鑄鋼、不銹鋼等；
10、轉動部件: 鋁合金、不銹鋼等。
普通鑄鐵型（A）、鑄鋼型（E）、不銹鋼型（B）
項目
型號
|
A鑄鐵
|
E鑄鋼
|
B不銹鋼
|
||||
公稱壓力
Mpa
|
1.0 1.6
|
2.5 4.0 6.4
|
1.0 1.6
|
||||
被測液體粘度
|
2 — 200 mPa.s
|
||||||
被測液體溫度
|
-20℃～+100℃
|
||||||
流 量 范 圍 m3h
|
|||||||
型號
準確度等級
|
A鑄鐵
|
E鑄鋼
|
B不銹鋼
|
||||
公稱口徑（DNmm
|
0.5
|
0.2
|
0.5
|
0.2
|
0.5
|
0.2
|
|
10
|
0.04～0.4
|
0.1～0.4
|
0.04～0.4
|
0.1～0.4
|
0.1～0.5
|
0.1～0.5
|
|
15
|
0.25～1.5
|
0.3～1.5
|
0.25～1.5
|
0.3～1.5
|
0.3～1.5
|
0.3～1.5
|
|
20
|
0.5～3
|
0.6～3
|
0.5～3
|
0.6～3
|
0.6～3
|
0.6～3
|
|
25
|
1～6
|
1.2～6
|
1～6
|
1.2～6
|
1.2～6
|
1.2～6
|
|
40
|
2.5～15
|
3～15
|
2.5～15
|
3～15
|
3～15
|
3～15
|
|
50
|
4～24
|
4.8～24
|
4～24
|
4.8～24
|
4.8～24
|
4.8～24
|
|
65
|
5～40
|
8～40
|
5～40
|
8～40
|
8～40
|
8～40
|
|
80
|
10～60
|
12～60
|
10～60
|
12～60
|
12～60
|
12～60
|
|
100
|
16～100
|
20～100
|
16～100
|
20～100
|
20～100
|
20～100
|
|
150
|
32～190
|
38～190
|
32～190
|
38～190
|
38～190
|
38～190
|
|
200
|
34～340
|
68～340
|
34～340
|
68～340
|
68～340
|
68～340
|
|
機械式柴油流量計選型編碼
|
產品名稱 |
|||||||||
|
基本型號 |
YH1801TCCY | ||||||||
|
口徑選擇 |
-□□ |
通徑大小 |
|||||||
|
材料選擇 |
-A |
鑄鐵 |
|||||||
|
-E |
鑄鋼 |
||||||||
|
-B |
不銹鋼 |
||||||||
|
輸出信號 |
-2 |
無信號輸出 |
|||||||
|
-3 |
脈沖 DV24V供電 |
||||||||
|
-4 |
4～20mA DV24V供電 |
||||||||
|
復零功能 |
-N |
無復零功能 |
|||||||
|
-F |
復零功能 |
||||||||
|
過濾器 |
-N |
無過濾器 |
|||||||
|
-G |
含過濾器 |
||||||||
|
流量選擇 |
（□～□） |
流量范圍 |
|||||||

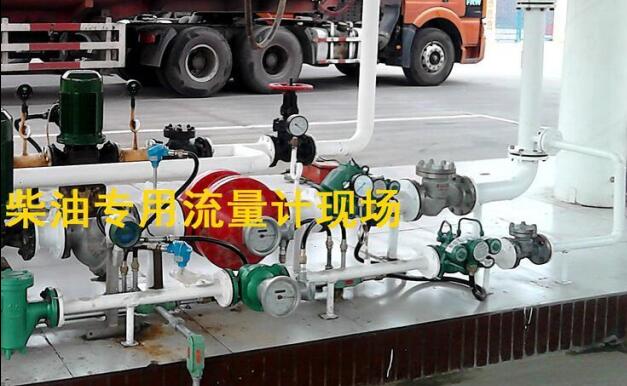

安裝:
1.安裝前，表面管道應仔細清除雜物。在安裝流量計時，應防止雜物跌入管道。流量計盡可能安裝成水平位置。
2.流量計前需裝過濾器，防止變送器因雜物而扎住而阻塞管道，過濾器應定期清洗。
3.流量計應安裝泵的輸出端，否則也會造成儀表誤差增大。
4.使用時，應使表內充滿液體。被測液體內不應混有氣體，否則應安裝氣體分離器。
選型二：數字式柴油流量計
數字式柴油流量計是由流量傳感器與數字顯示儀表配套組成智能數字柴油流量計。采用齒輪進行測量。它先將流速轉換為的轉速，再將轉速轉換成與流量成正比的電信號。這種流量計用于檢測瞬時流量和總的積算流量，其輸出信號為頻率，易于數字化。傳感器具有準確度高，重復性好，壽命長操作簡單等特點�？蓮V泛應用于油庫.加油站等行業測量液體的體積瞬時流量和體積總量。流量計輸出信號為脈沖，易于數字化。流量計壓力損失小，葉片能防腐，可以測量腐蝕性的介質。廣泛應用于油、有機液體、無機液和低溫流體等。
特點：
壓力損失小，葉輪具有防腐功能。
具有較高的抗電磁干擾和抗震動能力，性能可靠工作壽命長。
采用先進的超低功耗單片微機技術，功能強，功耗低，性能{**}越。具有非線性準確度補償功能的智能流量顯示器。
到極高的準確度，在貿易結算中是先選用的流量計；
輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強；
可獲得很高的頻率信號（3~4kHz），信號分辨力強；
范圍度寬，中大口徑可達1:20，小口徑為1:10；
結構緊湊輕巧，安裝維護方便，流通能力大；
儀表系數可由按鍵在線設置，并可顯示在lcd屏上，lcd屏直觀清晰，可靠性高。
技術參數：
儀表口徑：4、6、8、10、15、20、25、32、40、50、65、80、100、125、150、200等
準確度等級：±1%R、±0.5%R
量程比：1:10；1:15；1:20
儀表材質：304不銹鋼、316（L）不銹鋼等
被測介質溫度（℃）：-20～＋120℃
環境條件：溫度－10～+55℃，相對濕度5%～90%，大氣壓力86～106Kpa
輸出信號：脈沖頻率信號，低電平≤0.8V 高電平≥8V 、4-20MA信號
供電電源：電池供電 、+12VDC 、+24VDC（可選）
信號傳輸線：STVPV3×0.3（三線制）
傳輸距離：≤1000m
防護等級 IP65
電氣特性：
1、 顯示方式：
�。�1）遠傳顯示：脈沖輸出（配顯示儀表）；
�。�2）現場顯示：7位lcd顯示累積流量，單位（m3）7位lcd顯示瞬時流量，單位（m3/h）
�。�3）流量變送器：4~20ma兩線制電流輸出（配顯示儀表）。
數字式柴油流量計選型表
| 型號 | DS1802WLYCY
|
□□□
|
□
|
□
|
□
|
說 明
|
類
型
|
-B
|
基本型，+5-24DCV供電，
|
||||
-C
|
4~20mA兩線制電流輸出，遠傳変送型
|
|||||
-A
|
電池供電現場顯示型
|
|||||
-D
|
現場顯示/4~20mA 兩線制電流輸出
|
|||||
公
稱
通
徑
|
4
|
4mm，普通流量范圍0.04~0.25m3/h
寬量程為0.04~0.4m3/h
|
||||
6
|
6mm，普通流量范圍0.1~0.6m3/h
寬量程為0.06~0.6m3/h
|
|||||
10
|
10mm，普通流量范圍0.2~1.2m3/h
寬量程為0.15~1.5m3/h
|
|||||
15
|
15mm，普通流量范圍0.6~6m3/h
寬量程為0.4~8m3/h
|
|||||
25
|
25mm，普通流量范圍1~10m3/h
寬量程為0.5~10m3/h
|
|||||
40
|
40mm，普通流量范圍2~20m3/h
寬量程為1~20m3/h
|
|||||
50
|
50mm，普通流量范圍4~40m3/h
寬量程為2~40m3/h |
|||||
80
|
80mm，普通流量范圍10~100m3/h
寬量程為5~100m3/h
|
|||||
100
|
100mm，普通流量范圍20~200m3/h
寬量程為10~200m3/h
|
|||||
150
|
150mm，普通流量范圍30~300m3/h
寬量程為15~300m3/h
|
|||||
200
|
200mm，普通流量范圍80~800m3/h
寬量程為40~800m3/h
|
|||||
防
爆
|
無標記，為非防爆型
|
|||||
B
|
防爆型
|
|||||
準確度
等級
|
A
|
0.5級
|
||||
B
|
1級
|
|||||
|
類型
|
A
|
寬量程
|
||||
B
|
普通
|
|||||

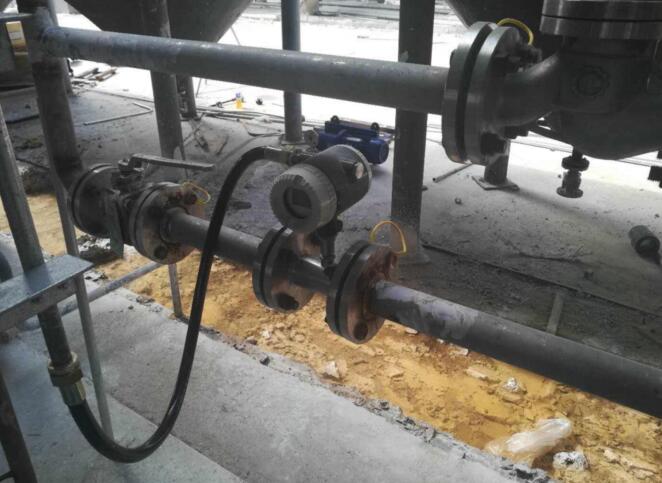

安裝方式：
傳感器應遠離外界磁場，如不能避開，應采取必要的措施；
為了檢修時不影響液體的正常輸送，應在傳感器兩端的直管段外安裝旁通管道；
傳感器露天安裝時，請做好放大器插頭的防水處理；
安裝前，表面管道應仔細清除雜物。在安裝流量計時，應防止雜物跌入管道。流量計盡可能安裝成水平位置。
安裝時液體流動方向應與傳感器外殼上指示流向的箭頭方向一致，且上游直管段應≥10dn，下游直管段應≥5dn（dn為管道內徑）。
