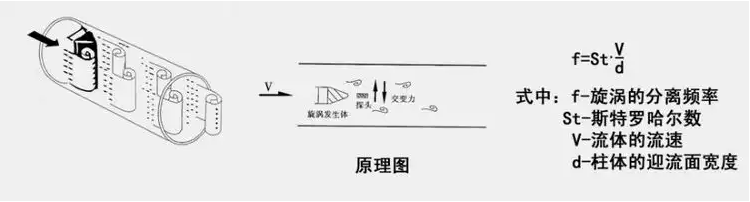

壓縮空氣設備配套流量計主要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小，量程范圍大，準確度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠,維護量小。儀表參數長期穩定。本儀表采用壓電應力式傳感器，可在-10℃～ 400℃的工作溫度范圍內工作。有模擬標準信號，也有數字脈沖信號輸出，容易與計算機等數字系統配套使用，是一種比較先進、理想的流量。
特點：
流量計可在很寬的流量范圍內準確測量氣體的流量而不受物理性質的影響。
不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫、高壓。
無可動部件、無空洞縫隙設計，產品無磨損、耐臟污，無需機械維修，使用壽命長。

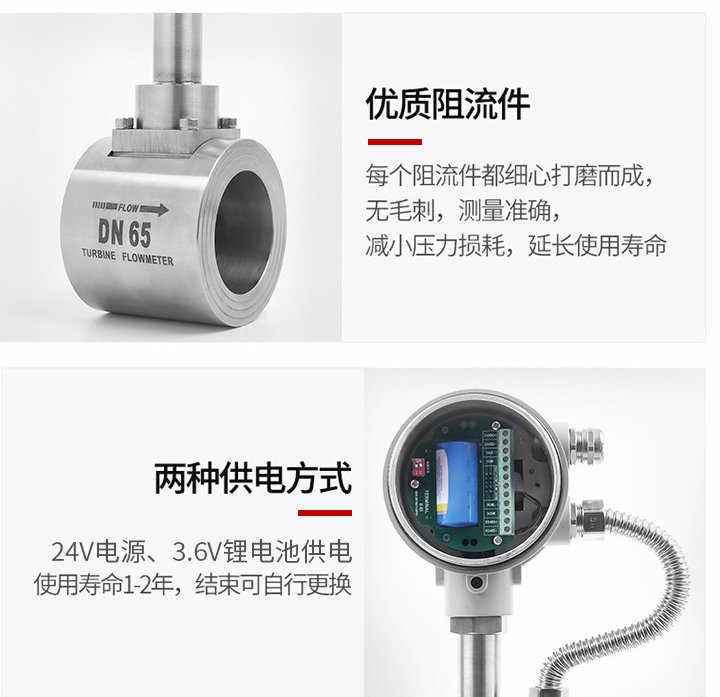

采用微功耗技術，電池供電的現場顯示型流量計，可不斷電運行兩年以上。
穩壓補償一體化設計。
電流輸出均為電隔離型，具有良好的共模干擾抑制能力。
同時顯示流量值與累計流量值，不必輪流切換。
采用抗振探頭，有效消除外界振動影響。

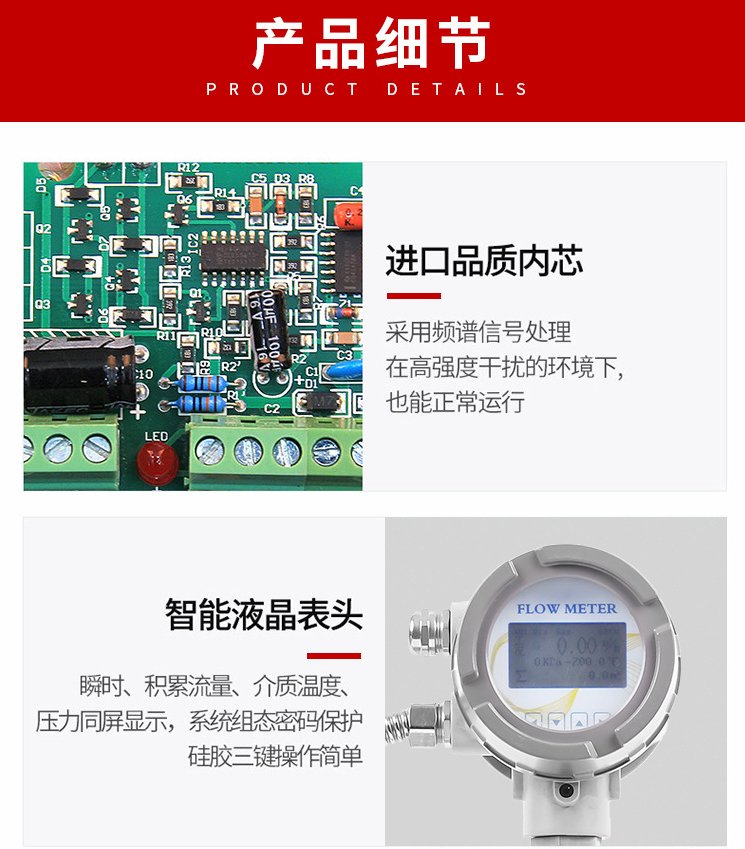

電路采用表面貼裝工藝，結構緊湊，可靠性高。
量程比寬達20:1。
儀表整體結構設計合理，動態測量范圍寬，壓力損失小。
表體采用不銹鋼材質，可適用于腐蝕介質的測量。
現場液晶顯示，脈沖、4-20mA輸出或485通訊，可與工業自動化系統連接。
技術參數：
公稱通徑 |
15、20、25，40，50，65，80，100，125，150，200，250，300，（300～1000插入式） |
公稱壓力（MPa） |
DN15-DN200 4.0 gt;4.0協議供貨），DN250-DN300 1.6 gt;1.6協議供貨） |
介質溫度（℃） |
壓電式：-40～150，-40～260，-40～330；電容式： -40～400，-40～500（協議訂貨） |
本體材料 |
1Cr18Ni9Ti，（其它材料協議供貨） |
允許振動加速度 |
壓電式:0.2g 電容式:1.0～2.0g |
準確確度 |
±1.5%R；插入式：±2.5%R， |
范圍度 |
1：6～1：30 |
供電電壓 |
傳感器：DC 12V，DC 24V；變送器：DC 12V ，DC 24V；電池供電型：3.6V電池 |
輸出信號 |
方波脈沖（不包括電池供電型）：高電平≥5V，低電平≤1V；電流：4～20mA |
壓力損失系數 |
符合JB/T9249標準 Cd≤2.4 |
安裝 |
法蘭式 |
防護等級 |
IP65 |
環境條件 |
溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa |
適用介質 |
氣體 |
傳輸距離 |
三線制脈沖輸出型：≤300m，兩線制標準電流輸出型 （4～20mA） ≤1500m；負載電阻≤750Ω； RS485/HART≤1200m. |

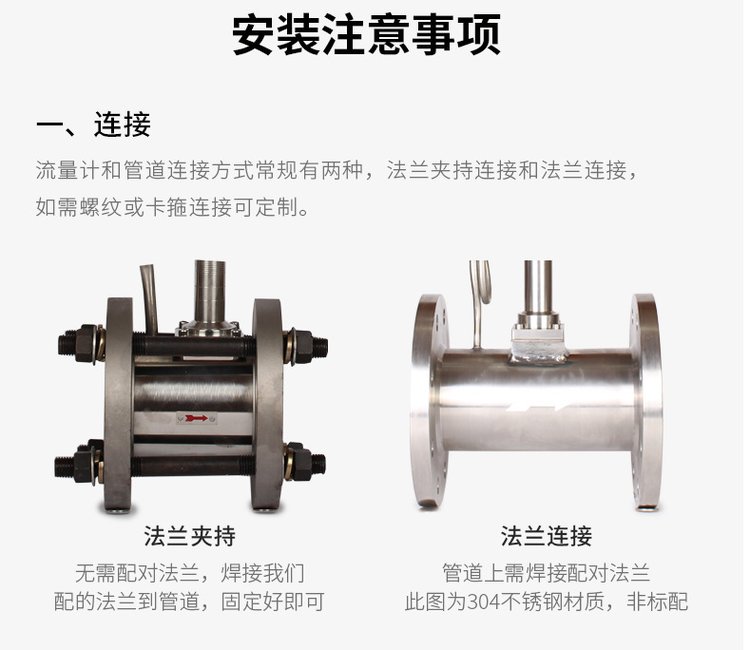

壓縮空氣設備配套流量計安裝：
♦法蘭與直管段焊接時不能帶著傳感器焊接。
♦安裝時應使傳感器的流向標志與管道內流體流向一致。

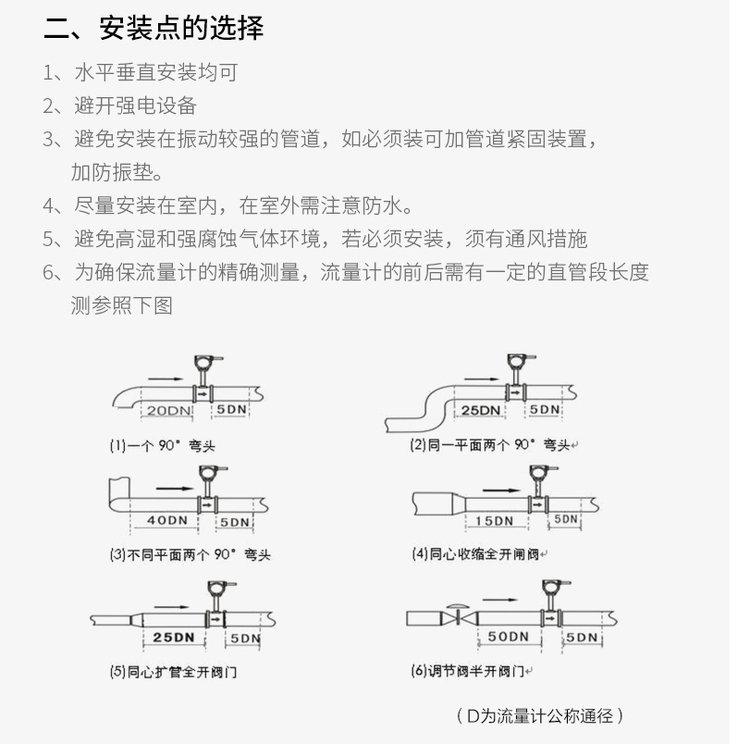

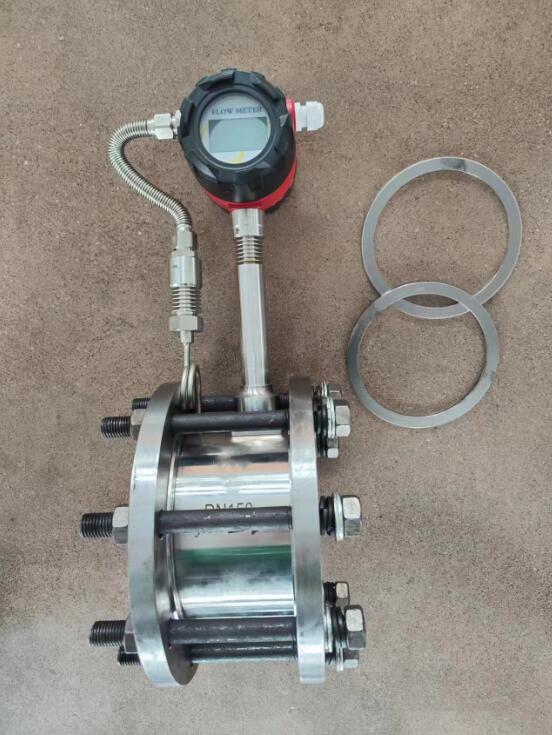

♦傳感器安裝前，法蘭凹槽內必須放好密封圈。壓力和溫度測量點的位置，取壓點在傳感器下游3～5DN處，測溫點在下游5～8DN處。
♦測量高溫介質時，切勿用隔熱材料把傳感器連接桿周圍包起來。
♦連接傳感器的屏蔽電纜走向，應盡可能遠離強電磁場的干擾場合。不允許與高壓電纜一起敷設，屏蔽電纜要盡量縮短，并且不得盤卷，以減少分布電感，zui大長度不應超過200米。
♦安裝傳感器前，管道必須進行清洗。沖掉管內的雜質，避{**}通流后堵塞傳感器。
