二氧化碳流量計原理測量氣體的體積流量、標況的體積流量或質量流量的體積流量計。該儀表采用先進的差動技術，配合隔離、屏蔽、濾波等措施，克服了同類產品抗震性差、小信號數據紊亂等問題，并采用了特有的傳感器封裝技術和防護措施，保證了產品的可靠性。每種型式都有整體、分體結構，根據測量管徑不同，有管道式、插入式兩種安裝方式，以適應不同的安裝環境。
特點:
無可動部件，長期穩定，結構簡單便于安裝和維護；
采用消擾電路和抗振動傳感頭，具有一定抗環境振動性能；
采用超低功耗單片微機技術，1節3.2V10AH鋰電池可使用5年以上；
由軟件對儀表系數非線性進行修正，提高測量準確度；
壓力損失小，量程范圍寬；
采用EEPROM對累積流量進行掉電保護，保護時間大于10年
量程范圍大，壓力損失小，準確度高
●結構材質
| 部件名稱 | 材質 |
傳感器表體 |
304不銹鋼、316不銹鋼 |
旋渦發生體 |
304不銹鋼、316不銹鋼 |
檢測探頭 |
316L |
連桿 |
304不銹鋼 |
散熱器 |
鋁合金 |
墊片 |
耐高溫石棉墊、丁晴橡膠墊片、石墨墊片 |
●工作電源
| *種電源方式 | 3.6V鋰電池供電（就地顯示型） |
第二種電源方式 |
24VDC（或12VDC） |
第二種電源方式 |
24VDC（或12VDC）或3.6V鋰電池供電雙電源供電 |
●輸出信號：脈沖輸出、4～20mA 電流輸出，RS485通訊等三種輸出可供選擇●電氣接口：M20*1.5●防護等級：IP65●表體處理：傳感器表體采用不銹鋼噴砂，放大器外殼采用噴塑。●環境溫度：-35℃～60℃（無LCD）、-5℃～60℃（帶LCD）●相對濕度：5%～95℃
二氧化碳流量計選型表：
型號 |
通徑 |
流量范圍m3/h |
|||||
YH-LUGB-25 |
DN25 |
10~60 |
DN300以上推薦使用插入式流量計 |
||||
YH-LUGB-32 |
DN32 |
13~130 |
|||||
YH-LUGB-40 |
DN40 |
25~180 |
|||||
YH-LUGB-50 |
DN50 |
35~350 |
|||||
YH-LUGB-65 |
DN65 |
50~500 |
|||||
YH-LUGB-80 |
DN80 |
80~800 |
|||||
YH-LUGB-100 |
DN100 |
120~1200 |
|||||
YH-LUGB-125 |
DN125 |
150~1500 |
|||||
YH-LUGB-150 |
DN150 |
320~3200 |
|||||
YH-LUGB-200 |
DN200 |
560~6000 |
|||||
YH-LUGB-250 |
DN250 |
890~9000 |
|||||
YH-LUGB-300 |
DN300 |
1360~14000 |
|||||
代號 |
功能1 |
||||||
N |
無溫壓補償 |
||||||
Y |
自帶溫壓補償一體式 |
||||||
代號 |
輸出型號 |
||||||
F1 |
脈沖信號 |
||||||
F2 |
4-20mA輸出（二線制） |
||||||
F3 |
RS485通訊接口 |
||||||
代號 |
被測介質 |
||||||
J3 |
氣體（注明氣體名稱） |
||||||
代號 |
連接方式 |
||||||

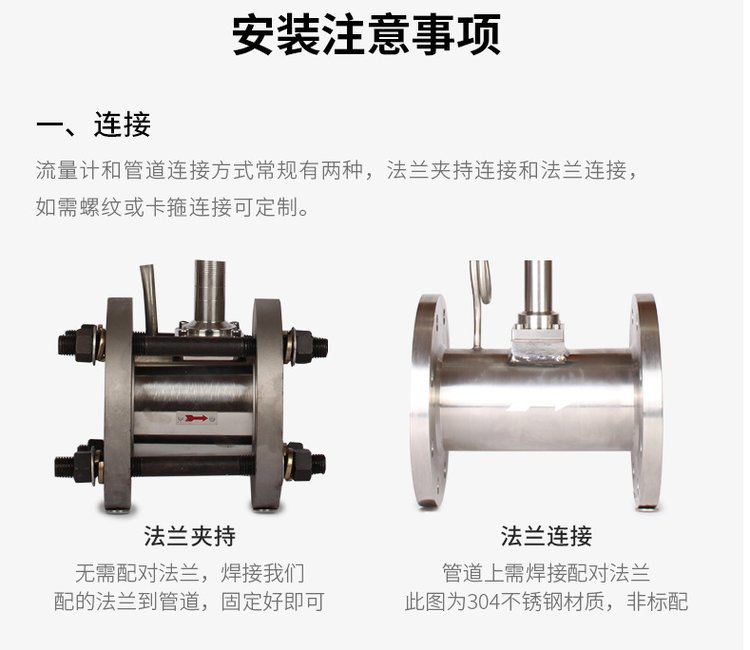

L1 |
法蘭卡裝式 |
||||||
L2 |
法蘭連接式 |
||||||
代號 |
功能2 |
||||||
E1 |
1.5級 |
||||||
| E2 |
2.5級 | ||||||
P1 |
1.6MPa |
||||||
P2 |
2.5MPa |
||||||
P3 |
4.0MPa |
||||||
D1 |
內部3.6V供電 |
||||||
D2 |
DC24V供電 |
||||||
B1 |
不銹鋼 |
||||||
B2 |
碳鋼 |
||||||
二氧化碳流量計安裝步驟：
1．按開口盡寸的要求在管道上進行開口，具使開口的位置滿足直管段的要求。

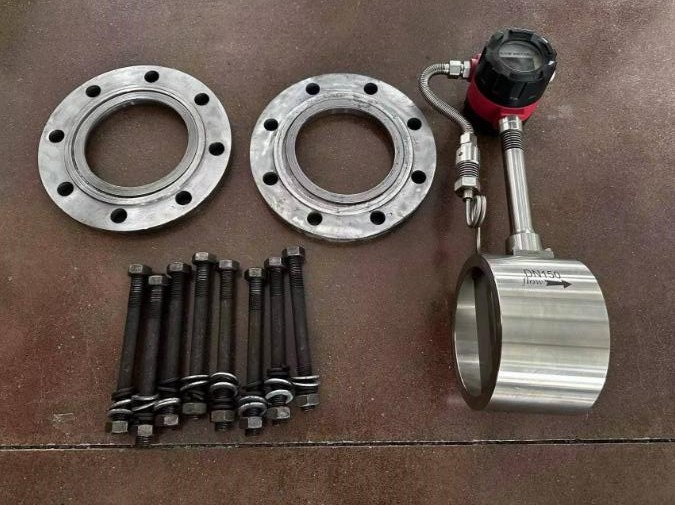

2．將連接上法蘭的整套流量計放入開好口的管道中。
3．對兩片法蘭兩邊實行點焊定位。將流量計拆下，將法蘭按要求焊接好，并清理管道內所有凸出部分。

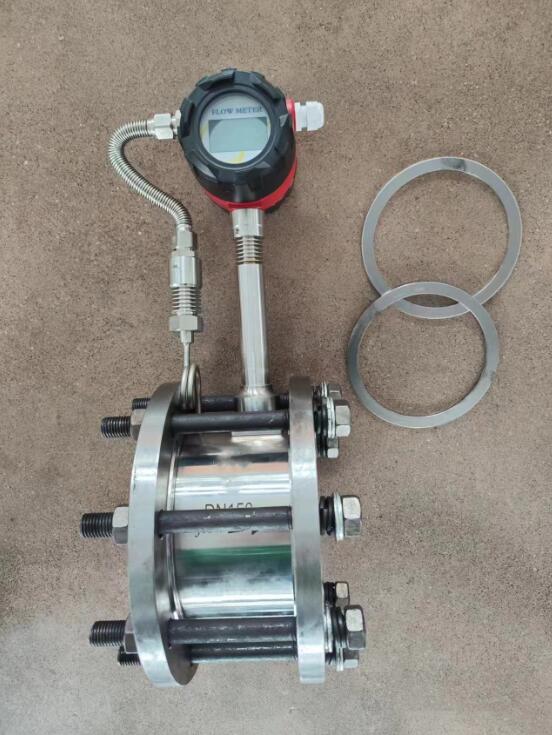

4．在法蘭的內槽內裝上與管道通徑相同的密封墊圈，將流量計裝入法蘭中間，并使流量計的流向標與流體方向相同，然后用螺栓連接好。

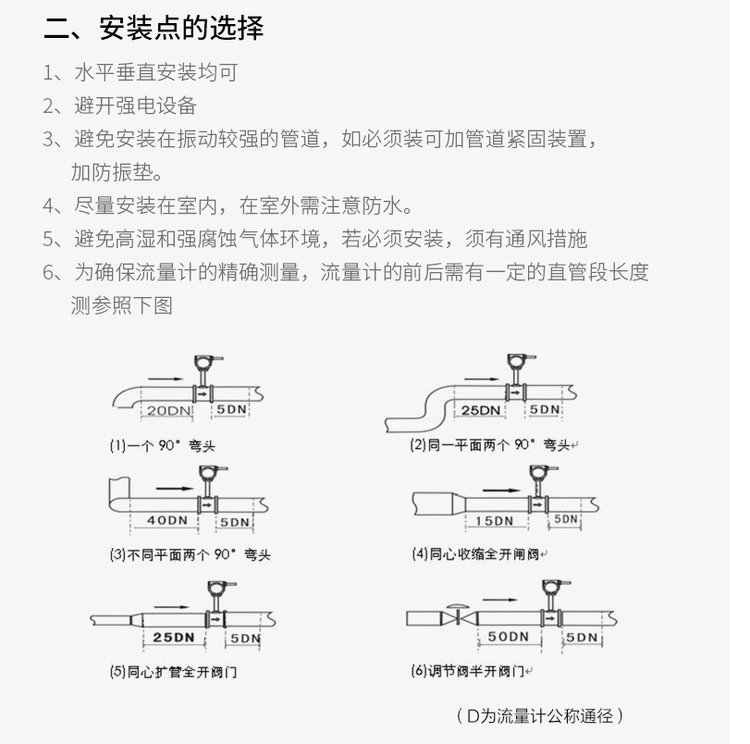

流量計在水平管道上的安裝：
測量氣體流量時，若被測氣體含有少量的液體，流量計應安裝在管線的較高處。
流量計在垂直管道的安裝：
測量氣體時，流量計可以安裝在垂直管道上，流向不限。 若被測氣體中含有少量的液體，氣體流量應由下向上。
流量計安裝中應注意的事項
1.流量計的安裝必須按要求進行,避{**}因安裝不當對儀表造成損傷,以及影響計量{**}度.
2.流量計應盡量避開安裝在架空較長的管道上,由于管道的下垂容易造成流量計與法蘭間的密封泄漏.若必須安裝時,須在流量計的上下游2D處分別設置管道支撐點.
如果被測量介質需要進行溫度壓力補償時，則測壓點應在流量計下游約束~5D處，測溫點應在流量計流量下游4~8D處。
