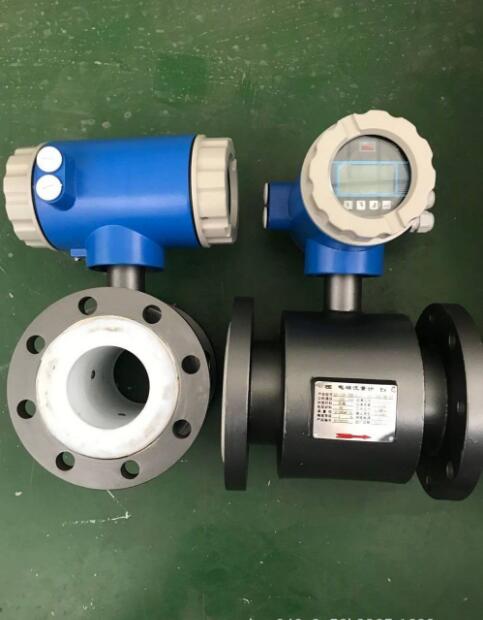

智能型電磁流量計的測量原理是法拉第電磁感應定律，傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。它主要用于測量封閉管道中的導電液體和漿液中的體積流量。包括酸、堿、鹽等強腐蝕性的液體。電磁流量計廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理，水利建設等區域。
特點：
管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。
測量結果與流速分布、流體壓力、溫度、密度、粘度等物理參數有關。
在現場可根據用戶實際需要在線修改量程。
高清晰度背光 LCD 顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。

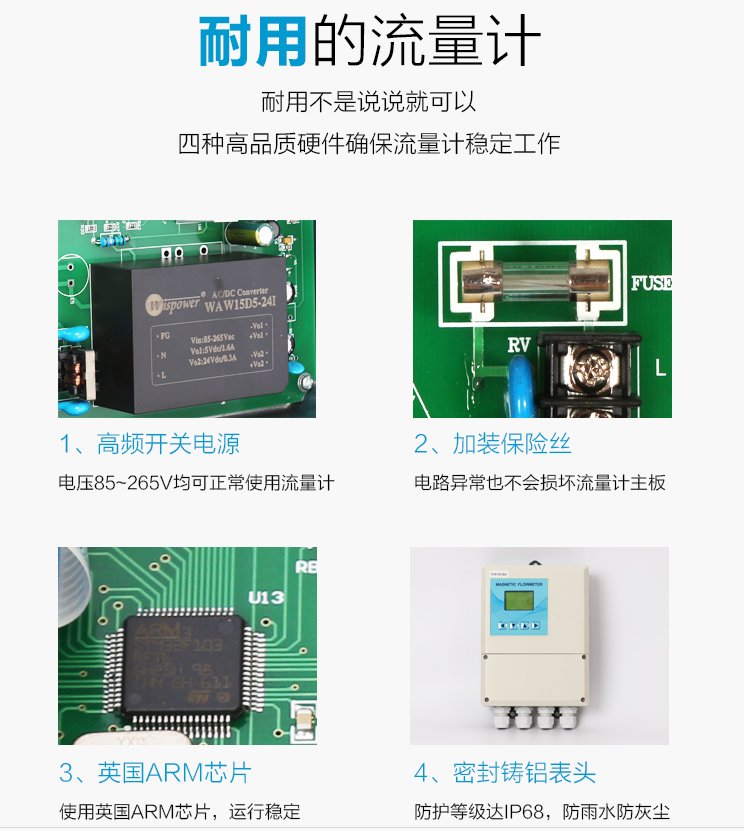

采用 SMD 器件和表面貼裝（ SMT ）技術，電路可靠性高。
采用 16 位嵌入式微處理器，運算速度快，準確度高，可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功耗低。
全數字量處理，抗干擾能力強，測量可靠，準確度高，流量測量范圍可達 150 ： 1 。超低 EMI 開關電源，適用電源電壓變化范圍大，抗 EMI 性能好。
具有 RS485 、 RS232 、 Hart 和 Modbus 等數字通訊信號輸出。（選配）
技術參數：
執行標準 |
JB/T 9248-1999 |
||||
公稱通徑 |
15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000 |
||||
流速 |
15m/s |
||||
準確度 |
DNl5～DN600 |
示值的：±0.3%(流速≥1m/s)；±3mm/s(流速<1m/s) |
|||
DN700—DN3000 |
示值的±0.5%(流速≥0.8m/S)；±4mm%s(流速<0.8m/S) |
||||
流體電導率 |
≥5uS/cm |
||||
公稱壓力 |
4.0MPa |
1.6MPa |
1.0MPa |
0.6MPa |
6.3、10MPa |
DNl5～DN150 |
DNl5～DN600 |
DN200～DN1000 |
DN700～DN3000 |
特殊訂貨 |
|
環境溫度 |
傳感器 |
-25℃~+60℃ |
|||
轉換器及一體型 |
-10℃~+60℃ |
||||
襯里材料 |
聚四氟乙烯、聚氯丁橡膠、聚氨酯、聚全氟乙丙烯(F46)、加網PFA |
||||
流體溫度 |
一體型 |
70℃ |
|||
分離型 |
聚氯丁橡膠襯里 |
80℃；120℃(訂貨時注明) |
|||
聚氨酯襯里 |
80℃ |
||||
聚四氟乙烯襯里 |
100℃；150℃(訂貨時注明) |
||||
聚全氟乙丙烯(F46) |
|||||
加網PFA |
|||||
信號電極和接地電極材料 |
不銹鋼0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B(yǎng)、鈦、鉭、鉑／銥合金、不銹鋼涂覆碳化鎢 |
||||
電極刮刀機構 |
DN300—DN3000 |
||||
連接法蘭材料 |
碳鋼 |
||||
接地法蘭材料 |
不銹鋼1Crl8Ni9Ti |
||||
進口保護法蘭材料 |
DN65~DN150 |
不銹鋼1Crl8Ni9Ti |
|||
DN200~DN1600 |
碳鋼+不銹鋼1Crl8Ni9Ti |
||||
外殼防護 |
DN15~DN3000分離型橡膠或聚氨酯襯里傳感器 |
IP65或IP68 |
|||
其他傳感器、一體型流量計和分離型轉換器 |
IP65 |
||||
間距(分離型) |
轉換器距離傳感器一般不超過100m |
||||
為了使智能型電磁流量計工作穩定可靠，在選擇安裝地點時應注意以下幾方面的要求：
1.盡量避開鐵磁性物體及具有強電磁場的設備(大電機、大變壓器等)，以會磁場影響傳感器的工作磁場和流量信號。
2.應盡量安裝在干燥通風之處，避開日曬雨淋，環境溫度應在-20～＋60℃，相對濕度小于85%。
3.流量計周圍應有充裕的空間，便于安裝和維護。
安裝建議：
流量計的測量原理不依賴流量的特性，如果管路內有一定的湍流與漩渦產生在非測量區內（如：彎頭、切向限流或上游有半開的截止閥）則與測量無關。如果在測量區內有穩態的渦流則會影響測量的穩定性和測量的準確度，這時則應采取一些措施以穩定流速分布：
a. 增加前后直管段的長度；
b. 采用一個流量穩定器；
c. 減少測量點的截面。

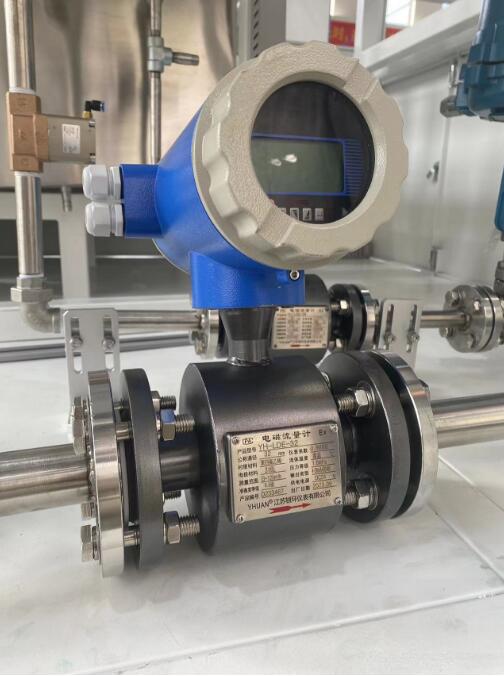

水平和垂直安裝：
傳感器可以水平和垂直安裝，但是應該確保避開沉積物和氣泡對測量電極的影響，電極軸向保持水平為好。垂直安裝時，流體應自下而上流動。
傳感器不能安裝在管道的高位置，這個位置容易積聚氣泡。
確保滿管安裝
確保流量傳感器在測量時，管道中充滿被測流體，不能出現非滿管狀態。 如管道存在非滿管或是出口有放空狀態，傳感器應安裝在一根虹吸管上。
彎管、閥門和泵之間的安裝

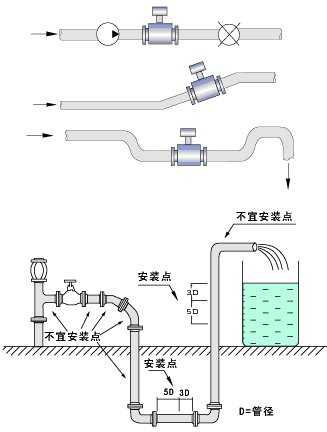

為保證測量的穩定性，應在傳感器的前后設置直管段，其長度由下圖給出。如做不到則應采用穩流器或減小測量點的截面積。
傳感器不能安裝在泵的進水口
為避會負壓，傳感器不能安裝在泵的進水口，而應安裝在泵的出水口。
傳感器的進口直管段和出口直管段
比較理想的安裝地點應選擇測量點前后有足夠的直管段。進口直管段應≥5D，出口直管段≥3D(D為傳感器公稱口徑）。
