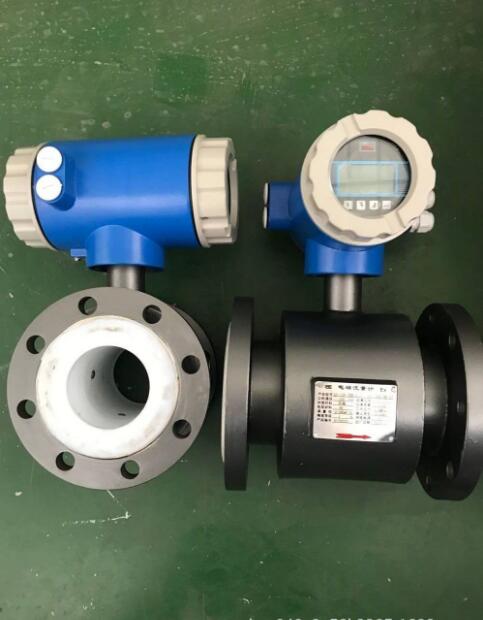

電磁流量計如何正確選擇

1、選擇傳感器的口徑與連接的工藝管道口徑相同

    傳感器通常選用與工藝管道相同的口徑，這樣安裝方便。但它的前提是管內流體的流速應在常用范圍內。一般工業用電磁流量計的滿量程流速范圍為1～4m/s，可按不同的測量對象選擇。

例如：測潔凈水時，經濟流速是1.5-3m/s，測易結晶的溶液時，應適當?shù)靥岣吡魉伲?-4m/s為宜，起到自清掃,防止粘附沉積等作用，測礦漿等磨耗性流體時，應適當降低流速，1-2m/s為宜，以降低對內襯和電極的磨損。實際應用很少超過7m/s，超過10m/s則更為罕見。

2、選擇傳感器的口徑與連接的工藝管道口徑不相同

這種選擇適用以下幾種情況：

A、管道內的流速偏低，工藝流量又較穩定，為滿足儀表對流速范圍的要求，在儀表部分局部提高流速選擇傳感器口徑小于工藝管道口徑，在傳感器的前后加接異徑管；

B、從價格上考慮，對于大口徑電磁流量計，口徑越大，價格越高。對管道內流速偏低，工藝參數穩定的情況，可選用口徑較小的傳感器，這不僅可使儀表運行在較好的工作狀態下，還可降低儀表費用。

3、加裝異徑管應注意的問題

A、異徑管錐角的選擇

為了在安裝異徑管后不過多影響流速的分布，不影響電磁流量計的準確度，要求異徑管的中心錐角α不

大于15°，越小越好。這樣可把異徑管視為直管段的一部分。

B、加裝異徑管會產生壓力損失(該壓力損失不影響電磁流量計的測量)

選型與使用時應注意：

    電磁流量計所測液體應具有測量所需的電導率，并要求電導率分布大體上均勻，不能用于測量電導率很低的液體。電磁流量計的測量{**}度是建立在液體充滿管道的情形下，目前在管道中有空氣的情況下測量問題尚未得到很好解決，因此電磁流量計不能測量氣體、蒸汽和含有較多較大氣泡的液體。同時應注意不同溫度及腐蝕性介質應選用不同襯里材質和電極材質。電磁流量計雖可以在任意管道上安裝，但電磁流量計測量電極的軸線必須保持水平方向，且與管道中心線互相垂直。為避開在管內無液體時出現指針不在零位的錯覺，電磁流量計的檢測器應安裝于任何時候均充滿液體的地方，同時，該流量計的信號較為微弱，因而在使用時應注意外來干擾對其測量準確度和影響，轉換器應安裝于遠離一切磁源的地方，不允許有振動。在有磁場干擾的環境下使用電磁流量計設計時需選用抑制除噪功能。

液體中含有混入物

    混入成泡狀流的細小氣泡仍可正常任務，但測得的是含氣泡體積的夾雜體積流量；如氣體含量添加到構成彈（塊）狀流，因電極能夠被氣體蓋住使電路瞬時斷開，呈現輸出晃悠會不克不及正常任務。含有非鐵磁性顆�；蚶w維的固液雙相流體相同可測得二相的體積流量。固體含量較高的流體，如鉆井泥漿、鉆探固井水泥漿、紙漿等實踐上已屬非牛頓流體。因?yàn)楣腆w在載體液中一同活動，兩者之間有滑動，速度上有差異，單相液體校驗的儀表用于固液雙相流會發生附加誤差。在漿液內有較大顆粒擦過電極外表，在頻率較低的矩形激磁的會發生尖峰狀漿液噪聲，使流量旌旗燈號不穩，就要選用較高頻率的儀表或有較強按捺漿液噪聲才能的儀表，也可選用市電交流激磁的儀表或雙頻激磁的儀表。含有鐵磁性物質的流體對凡間的，因測量管內磁導率受鐵磁體的分歧含量而轉變，會發生測量誤差。但在磁路中置有磁通檢測線圈賠償?shù)�，可減小混入鐵磁體的影響。對含有礦石顆粒的礦漿使用，應留意對傳感器襯里的磨損水平，測量管內徑擴展會發生附加誤差。這種場所應選用耐磨性較好的陶瓷襯里或聚氨酯橡膠襯里，還建議傳感器裝置在垂直管道上，使管道磨損平均，消弭程度裝置下半部部分磨損嚴峻的缺陷。也可以在傳感器進口端加裝噴嘴形護套，相對延伸運用期。

    電磁流量計密封性能好，還可用于自來水和地下水道系統。而且測量過程不與流體接觸，適于制藥、生物化學和食品工業。這種流量計還可檢測血液流量。它的量程比約為100:1，準確度一般為1%，由于這種傳感器必須保持管道內電阻和測量電路阻抗之間有一定比例關系，因此在制造上有一定困難。當被測介質的電導率約為10歐姆·厘米時就開始產生困難，電導率更低時就產生原理性困難。當電導率為10歐姆·厘米時，就達到導電介質和電介質之間的“分界線”，熱噪聲電平隨內阻的增大而顯著增加。
