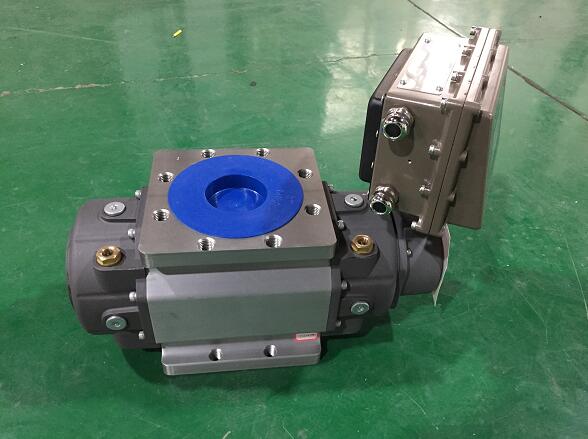

銀環氣體羅茨流量計是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償?shù)男乱淮髁坑?jì)，該流量計基于容積式測量原理，用于準確計量流經封閉管道的氣體總量。流量計基型由羅茨流量傳感和流量積算儀（二次表）兩部分組成。該流量計采用先進的單片機技術和微功耗高新技術，能對被測介質進行壓力機內設置和溫度自動跟蹤補償運算，并直接顯示標準狀態下（P0=101.325kPa，T0=293.15K）的體積總量。
特點：
1.準確度高，重復性好。內部轉子經細加工和平衡測試，無接觸旋轉，良好的油潤滑，確保流量計準確度不變，工作壽命長。
2.流量計前后不需要直管段，可以安裝在環境狹窄的場合。
3.始動流量小，量程比寬，適合于計量符合變動大的氣體流量。
4.計量準確確度不受壓力和流量變化的影響，性能穩定，壽命長。
5.通用性好，所有羅茨流量傳感器均可使用通用的附件。
6.配置RS-485通訊接口和IC卡專用信號集中器配套，并可通過GPRS/CDMA、internet、網絡組成遠程數據采集機監控系統，便于數據的集中采集和實時管理。
7.電路采用表貼安裝工藝，結構緊湊、抗干擾能力強、可靠性高。
8.采用高性能微處理器和現代數字濾波技術，軟件功能強大，性能{**}越。
9.采用浮點運算和五段儀表系數自動修正，并有故障自診斷和報警功能。
10.采用微功耗高新技術，內、外電源供電工作，整機功耗低，僅憑一節2#3.6VDC鋰電池供電，可連續工作五年以上。
11.就地顯示流量值，并帶多種信號輸出功能。
12.采用高對比度的液晶顯示器，可顯示標準累積流量、標準體積流量、工況體積流量百分值、介質溫度、壓力值和電池用量百分量，并帶中文提示符。
13.流量計外殼保護等級為IP65。
基本參數：
執行標準 |
封閉式管道中氣體流量的測量—（JB/T7385-94） |
儀表口徑及連接方式 |
25、40、50、65、80、100、125、150、200、250采用法蘭連接 |
準確度等級 |
±1.5%R（±1%R需特制）* |
儀表材質 |
表體：鑄鋁或鑄鐵；轉子：鋁合金；轉換器：鑄鋁 |
使用條件 |
介質溫度：-10℃～+60℃ 環境溫度：-30℃~+60℃ 相對濕度：5%～90% 大氣壓力：86～106KPa |
工作電源 |
A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等 B.內電源：1節3.6VDC鋰電池，當電壓低于2.0時出現欠壓指示。 |
整機功耗 |
A.外電源：＜1W； B.內電源：平均功耗≤1W，可使用三年以上。 |
輸出信號功能 |
①脈沖信號、②4 ~ 20mA電流信號、③IC卡控制信號 |
通訊輸出功能 |
④RS485通訊 |
實時記錄功能 |
⑤起停記錄、日記錄、定時間間隔記錄 |
信號線接口 |
內螺紋M20×1.5或其他 |
防爆等級 |
ExibIICT4 |
防護等級 |
IP65 |
氣體羅茨流量計始動流量及流量上限：
通徑 |
儀表型號 |
起步流量 |
流量上限 |
壓損 |
耐壓等級 |
準確度 |
量程比 |
材質 |
(mm) |
YH1801LC |
（m3/h） |
（m3/h） |
（Pa） |
（Mpa） |
------- |
------- |
------- |
DN25 |
16 |
0.03 |
16 |
120 |
1.0/1.6 |
1.5/1.0 |
20:1 |
鋁合金 |
DN40 |
-20 |
0.05 |
20 |
130 |
1.0/1.6 |
1.5/1.0 |
20:1 |
鋁合金 |
-25 |
0.05 |
25 |
130 |
1.0/1.6 |
1.5/1.0 |
20:1 |
鋁合金 |
|
-30 |
0.05 |
30 |
130 |
1.0/1.6 |
1.5/1.0 |
20:1 |
鋁合金 |
|
-40 |
0.07 |
40 |
180 |
1.0/1.6 |
1.5/1.0 |
30:1 |
鋁合金 |
|
-60 |
0.08 |
60 |
180 |
1.0/1.6 |
1.5/1.0 |
60:1 |
鋁合金 |
|
DN50 |
-20 |
0.05 |
20 |
140 |
1.0/1.6 |
1.5/1.0 |
20:1 |
鋁合金 |
-25 |
0.05 |
25 |
140 |
1.0/1.6 |
1.5/1.0 |
20:1 |
鋁合金 |
|
-30 |
0.05 |
30 |
140 |
1.0/1.6 |
1.5/1.0 |
20:1 |
鋁合金 |
|
-40 |
0.07 |
40 |
200 |
1.0/1.6 |
1.5/1.0 |
30:1 |
鋁合金 |
|
-60 |
0.08 |
60 |
200 |
1.0/1.6 |
1.5/1.0 |
60:1 |
鋁合金 |
|
-85 |
0.08 |
85 |
210 |
1.0/1.6 |
1.5/1.0 |
70:1 |
鋁合金 |
|
DN65 |
-100 |
0.1 |
100 |
220 |
1.0/1.6 |
1.5/1.0 |
70:1 |
鋁合金 |
-140 |
0.1 |
140 |
220 |
1.0/1.6 |
1.5/1.0 |
120:1 |
鋁合金 |
|
DN80 |
-100 |
0.1 |
100 |
220 |
1.0/1.6 |
1.5/1.0 |
70:1 |
鋁合金 |
-140 |
0.1 |
140 |
240 |
1.0/1.6 |
1.5/1.0 |
100:1 |
鋁合金 |
|
-200 |
0.1 |
200 |
240 |
1.0/1.6 |
1.5/1.0 |
100:1 |
鋁合金 |
|
DN100 |
-300 |
0.18 |
300 |
280 |
1.0/1.6 |
1.5/1.0 |
110:1 |
鋁合金 |
-450 |
0.18 |
450 |
300 |
1.0/1.6 |
1.5/1.0 |
110:1 |
鋁合金 |
|
DN150 |
-650 |
0.5 |
650 |
580 |
1.0/1.6 |
1.5/1.0 |
80:1 |
鑄鐵 |
-1000 |
0.6 |
1000 |
600 |
1.0/1.6 |
1.5/1.0 |
80:1 |
鑄鐵 |
|
DN200 |
-1600 |
0.8 |
1600 |
850 |
1.0/1.6 |
1.5/1.0 |
60:1 |
鑄鐵 |
DN250 |
-3000 |
2 |
3000 |
1050 |
1.0/1.6 |
1.5/1.0 |
40:1 |
鑄鐵 |
應用區域：

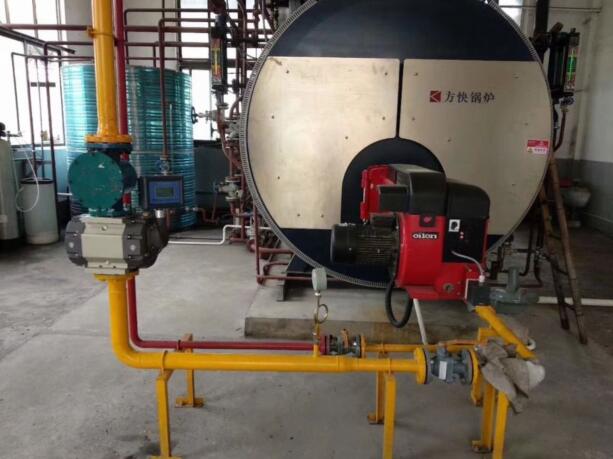

餐飲、賓館等行業的燃?xì)馍虡I(yè)核算，輸配管網燃?xì)庥?jì)量，燃?xì)庹{(diào)壓站計量，工業和民用鍋爐等燃?xì)庥?jì)量，也可用作丙烷、氮?dú)狻⒐I(yè)惰性氣體等各種無腐蝕性氣體標準流量計。
銀環氣體羅茨流量計安裝注意事項:
（1）安裝管道前，管道要清掃。被測介質不潔凈時，要加過濾器。否則渦輪、軸承易被卡住，測不出流量來。
（2）拆裝流量計時，對磁感應部分不能碰撞。
（3）投運前先進行儀表系數的設定。仔細檢查，確定儀表接線無誤，接地良好，方可送電。
（4）安裝流量計時，前后管道法蘭要水平，否則管道應力對流量計影響很大。
