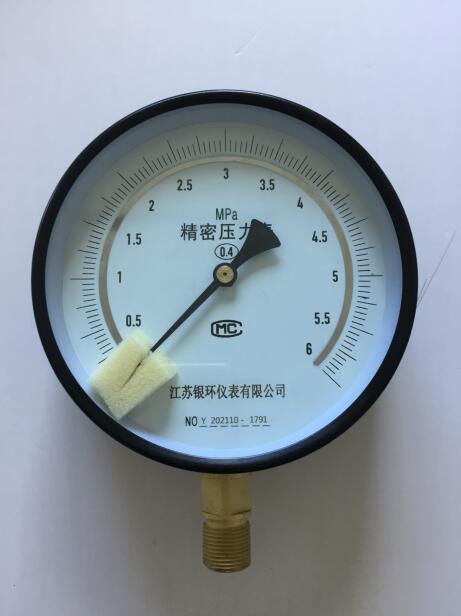

高準確度指針壓力表也可稱為標準壓力表，是一種以彈簧管為測量元件的高準確度壓力測量?jī)x表,制造工藝相對于普通壓力表工藝復雜的多,壓力表選用德國進口彈簧管,測量范圍可達100MPa，制造工藝,檢測方法都十分嚴謹,對包裝和運輸及貯存都有較為嚴格的要求,故此高準確度指針壓力表完全區別與其它普通壓力表。
高準確度指針壓力表主要用于校驗工業用普通壓力表或直接用于對介質壓力的高準確度測量,與壓力校驗儀器成組后，則可構成高準確度指針壓力表標準裝置或壓力校驗裝置，操作人員通過將被測對象與高準確度指針壓力表示值逐一進行比對的方式實現壓力量值的傳遞或?qū)Ρ粶y(cè)對象的壓力校驗。
結構形式
YHYB-150 徑向結構高準確度指針壓力表
YHYB-150ZT 軸向帶邊結構高準確度指針壓力表
YHYB-150Z 軸向無邊結構高準確度指針壓力表
YHYB-150B 不銹鋼結構高準確度指針壓力表
YHYNB-150 耐震結構高準確度指針壓力表
YHYNB-150B 不銹鋼耐震結構高準確度指針壓力表
結構原理:
導壓系統（包括接頭、彈簧管等）、齒輪傳動機構、示數裝置（指針與度盤）和外殼（包括表殼、表罩、表玻璃等）組成。儀表有較好的密封性并設有檢封裝置，能保護其內部測量機構不受機械損傷和污穢侵入。 儀表的作用原理是基于彈性元件（測量系統中的彈簧管）變形。在被測介質的壓力作用下，使彈簧管之末端產生相應彈性變形——位移，借助于拉桿經齒輪傳動機構的傳動并予放大，由固定于齒輪軸上的指針逐漸將被測值在度盤上指示出來。
特點參數
● 壓力表選用進口彈簧管部件制造
● 量程從-0.1MPa起高可達100MPa
● 壓力傳導部件采用銀焊工藝
● 儀表盤面為MPa刻度值直接讀取
● 準確度等級0.25％ 0.4％
● 雙層鏡面表盤
● 設有度盤調零裝置
● 鐵噴塑表殼或不銹鋼殼
● 銅合金或不銹鋼內機部件
●溫度影響:使用環境溫度如偏離20±3℃（0.4級）或20±2℃（0.25級）時，則須考慮溫度附加誤差0.4%/10℃。
●使用環境溫度：如偏離20±3℃（0.4級）或20±2℃（0.25級）時，則須考慮溫度附加誤差0.4%/10℃。
選型
普通高準確度指針壓力表型:采用碳鋼或鑄鋁外殼表用于測量適合銅或銅合金量測的無振動或脈動影響的氣體或液體的壓力。
耐震高準確度指針壓力表型:采用碳鋼或鑄鋁外殼或不銹鋼殼,殼體組合后能完全密封,表殼體內填充硅油,用于測量不結晶、不沉淀的氣體或液體的脈動壓力或振動較強的工作環境。
耐震高準確度指針壓力表內部充灌阻尼液和配套緩沖裝置，具有良好的耐震性能。在被測介質的壓力有強烈脈沖變化或壓力沖擊和在生產工藝中經常突然卸荷的場合，以及環境震動較大的場所中，耐震高準確度指針壓力表都能進行準確密測量。
不銹鋼高準確度指針壓力表型:采用不銹鋼殼,適用于測量惡劣的外部腐蝕環境中,腐蝕性較強的適合不銹鋼元件檢測,不結晶、不沉淀、無振動或脈動影響的氣體或液體介質的壓力。
不銹鋼耐震高準確度指針壓力表型:采用不銹鋼殼,殼體組合后能完全密封,表殼體內填充硅油,適用于測量惡劣的外部腐蝕環境中,腐蝕性較強的適合不銹鋼元件檢測,用于激烈震動之場所或介質壓力。
使用與維護
1.高準確度指針壓力表在正常情況下必須垂直 安裝,如有角度問題應在訂貨時提出以做出示值修正.
2.安裝時應使用扳手旋緊,不應強扭表殼.安裝前應核對安裝接口螺紋規格是否匹配,若不同則應使用變徑或轉接,禁止強行扭入.
3.螺紋密封式安裝時請采用合適的密封材料,或密封墊,應避開密封材料過多堵住壓力介質進入口.
4.在包裝時有時會用海綿定位指,在安裝時應去掉海綿,過程中應小心輕放,不要到蹭刮指針及表盤.
5.在做為工作表應用時,應注意介質壓力高不能超過高準確度指針壓力表的滿量程的3/4,偶然瞬時壓力不能超過滿量程.
6.在做為標準表應用時,應注意高準確度指針壓力表的滿量程應比被檢壓力表大一個量程等級,且不能長期用一塊高準確度指針壓力表檢測同一規格的被檢表.準確密表的誤差應為被檢表誤差的值的1/4.在做為標準表應用時,應定期用更高標準的壓力標準器進行校對,如無條的,可送使用地質監局技量所校對.
7.具有調零裝置的高準確度指針壓力表,零點的調節應在參比工作條件下,且須在儀表的彈性敏感元件無任何外加負荷作用的狀態下進行.對零點調節后,儀表其余各點的示值誤差均不應大于該表的示值基本誤差限.
8.內充有減震緩沖液體的,當儀表處于正常工作狀態時應打開儀表注油防爆孔處的油塞,使其殼體內氣壓與大氣平衡.儀表指示值不回零位或出現示值超差,請先打開儀表{**}部的注油孔讓儀表內部與大氣接通.
9.使用完畢后,應及時卸壓,請不要讓高準確度指針壓力表長期處在壓力負荷狀態.
10.做為準確密儀表,平時應注意維護才能更加長久的有效使用,應做到輕拿慢放,及時清潔,勤檢查,多校對.及盡可能的減少儀表運輸?shù)闹修D(zhuǎn)次數,運輸裝卸運程中嚴禁野蠻裝卸!啟用,間隔較長時間后重新使用封存的高準確度指針壓力表時,應先做校準檢驗再投入使用.定期對準確密表進行檢定，校檢。
訂購須知
注明所需高準確度指針壓力表的結構形式，安裝方式，量程范圍，準確度等級。
