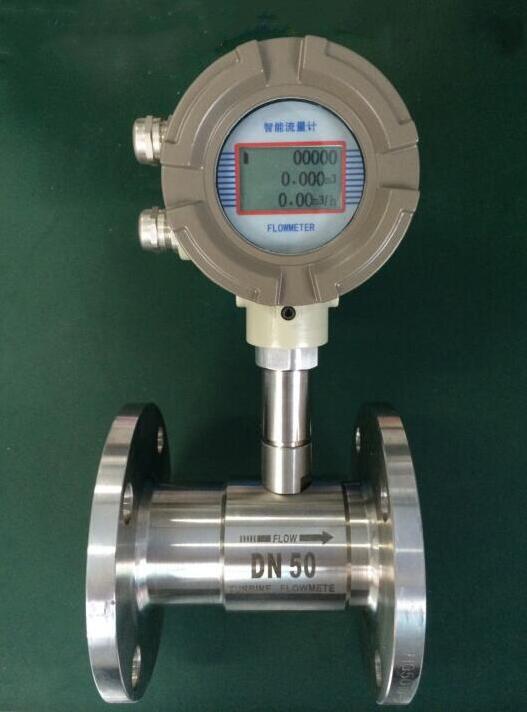

循環水流量計工作原理：
液體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電
脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳{**}顯示儀表，顯示出流體的瞬時流量和累計量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：Q=3600×f/k;
式中：
f——脈沖頻率[Hz]；
k——傳感器的儀表系數[1/m3]，由校驗單給出。若以[1/L]為單位
Q——流體的瞬時流量（工作狀態下）[m3/h]；
3600——換算系數。
每臺循環水流量計傳感器的儀表系數由制造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。
概述:
循環水流量計是一種高準確流量測量儀表，與相應的流量積算儀表配套可用于測量液體的流量和總量。流量計廣泛用于石油、化工、冶金、科研等{**}域的計量、控制系統。配備有衛生接頭的流量計可以應用于制藥行業。
流量計表頭可以顯示的流量單位眾多，有立方米，加侖，升，標準立方米，標準升等，可以設定固定壓力、溫度參數對氣體進行補償，對壓力和溫度參數變化不大的場合，可使用該儀表進行固定補償積算。
產品特點：
高{**}度，一般可達±1%R、±0.5%R，高準確度型可達±0.2%R；
重復性好，短期重復性可達0.05%～0.2%，正是由于具有良好的重復性，如經常校準或在線校準可得到極高的準確度， 在貿易結算中是先選用的流量計；
輸出脈沖頻率信號，適用總量計量及與計算機連接，無零點漂移，抗干擾能力強；
可獲得很高的頻率信號（3～4kHz），信號分辨力強；
范圍度款，中大口徑可達1:20，小口徑為1:10；
結構緊湊輕巧，安裝維護方便，流通能力大；
基本參數:
1.公稱通徑：（10～200）；
2.介質溫度：（-20～80）℃、（-20～120）℃；
3.環境溫度：（-20～55）℃；
4.準 確 度：±0.2%、±0.5%、±1％；
5.檢出器信號傳輸線制：三線制電壓脈沖（三芯屏蔽電纜）；
6.供電電源：電壓：12V±0.144V, 電流：≤10mA；
7.輸出電壓幅值：高電平≥8V，低電平≤0.8V；
8.傳輸距離：傳感器{**}顯示儀表的距離可達250米；
9.現場顯示型供電電源：3V（鋰電池供電，可連續使用3年）；
10.顯示方式：現場液晶顯示瞬時流量和累計流量；
11.現場顯示帶信號輸出供電電源：24V；4～20mA兩線制電流輸出，遠傳距離500米。

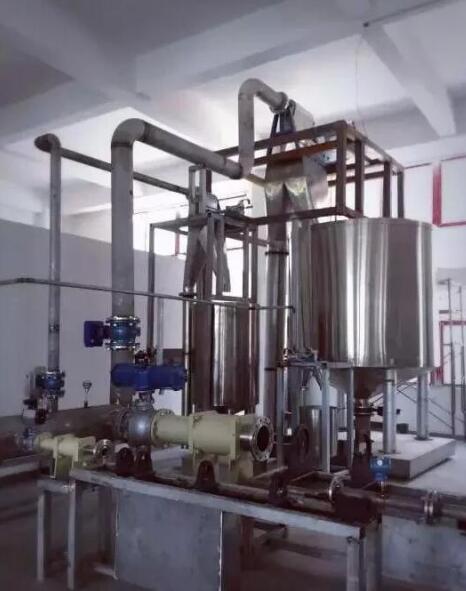

循環水流量計安裝主要事項：
1.安裝場所
傳感器應安裝在便于維修，管道無振動、無強電磁干擾與熱輻射影響的場所。渦輪流量計對管道內流速分布畸變及旋轉流是敏感的，進入傳感器應為充分發展管流，因此要根據傳感器上游側阻流件類型配備必要的直管段或流動調整器，若上游側阻流件情況不明確，一般推薦上游直管段長度不小于20D，下游直管段長度不小于5D，如安裝空間不能滿足上述要求，可在阻流件與傳感器之間安裝流動調整器，傳感器安裝在室外時，應有避直射陽光和防雨淋的措施。
2.連接管道的安裝要求
水平安裝的傳感器要求管道不應有目測可覺察的傾斜(一般在5°以內)，垂直安裝的傳感器管道垂直度偏差亦應小于5°。
需連續運行不能停流的場所，應裝旁通管和可靠的截止閥，測量時要確保旁通管無泄漏。
在新鋪設管道裝傳感器的位置先介入一段短管代替?zhèn)鞲衅�，待：“掃線”工作完畢確認管道內清掃干凈后，再正式接入傳感器，由于忽視此項工作，掃線損壞傳感器屢見不鮮。
若流體含雜質，則應在傳感器上游側裝過濾器，對于不能停流的，應并聯安裝兩套過濾器輪流清除雜質，或選用自動清洗型過濾器。若被測液體含有氣體，則應在傳感器上游側裝消氣器。過濾器和消氣器的排污口和消氣口要通向安全的場所。
若傳感器安裝位置處于管線的低點，為防止流體中雜質沉淀滯留，應在其后的管線裝排放閥，定期排放沉淀雜質。
流量調節閥應裝在傳感器下游，上游側的截止閥測量時應全開，且這些閥門都不得產生振動和向外泄漏。對于可能產生逆向流的流程應加止回閥以防止流體反向流動。
傳感器應與管道同心，密封墊圈不得凸入管路，液體傳感器不應裝在水平管線的zui高點，以{**}管線內聚集的氣體(如停流時混入空氣)停留在傳感器處，不易排出而影像測量。
傳感器前后管道應支撐牢靠，不產生振動，對易凝結流體要對傳感器及其前后管道采取保溫措施。
3.投入運行的啟閉順序
未裝旁路管的流量傳感器，先以中等開度開啟流量傳感器上游閥，然后緩慢開啟下游閥，以較小流量運行一段時間(如10分鐘)，然后全開上游閥，再開大下游閥開度，調節到所需正常流量。
裝有旁路管的流量傳感器，先全開旁路管閥，以中等開度開啟上游閥，緩慢開啟下游閥，關小旁路閥開度，使儀表以較小流量運行一段時間，然后全開上游閥，全關旁路閥(要保證無泄漏)，zui后調節下游閥開度到所需的流量。
4.低溫和高溫流體的啟用
低溫流體管道在通流前要排凈管道中的水分，通流時先以很小流量運行15分鐘，再漸漸升高{**}正常流量，停流時也要緩慢進行，使管道溫度和環境溫度逐漸接近,高溫流體運行與此相類似。
5.其他注意事項
啟閉閥應盡可能平緩，如采用自動控制啟閉，用“兩段開啟，兩段關閉”方式，防止流體突然沖擊葉輪甚{**}發生水錘現象損壞渦輪流量計葉輪。
檢查流量傳感器下游壓力，當管道壓力不高，在投入運行初期觀察zui大流量下傳感器下游壓力是否大于公式5計算的pmin，否則應采取措施以防止產生氣穴。
