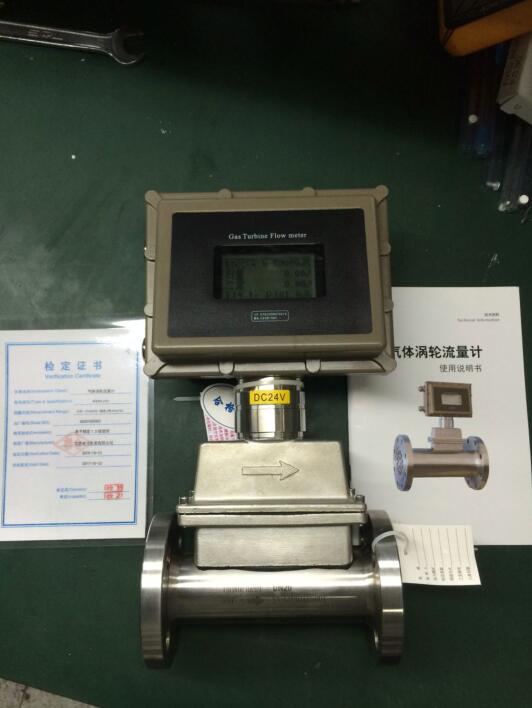

銀環氣體渦輪流量計是在原基礎上增加了溫度、壓力自動跟蹤補償和壓縮因子修正功能的新型一體化智能流量計，能對工況條件下測得的流量值進行P.T.Z修正并直接顯示標準狀態的體積總量。經專家鑒定：其綜合性能指標達到同類產品國內好水平和國際水平。
銀環氣體渦輪流量計廣泛應用于化工、冶金、石油、有機液體、無機液、液化氣、天然氣和低溫流體等。發電及熱電聯產、供熱行業；航空、航天、造船、機械、冶金、煤礦及汽車制造行業；石油、化工行業；醫藥、食品及煙灑制造行業；森工、農墾及輕工行業以及城市燃?xì)獾刃袠I(yè)氣體計量和天然氣貿易計量的理想儀表。
銀環氣體渦輪流量計采用渦輪進行測量。它先將流速轉換為渦輪的轉速，再將轉速轉換成與流量成正比的電信號。這種流量計用于檢測瞬時流量和總的積算流量，其輸出信號為頻率，易于數字化。感應線圈和磁鐵一起固定在殼體上。當鐵磁性渦輪葉片經過磁鐵時，磁路的磁阻發生變化，從而產生感應信號。信號經放大器放大和整形，送到計數器或頻率計，顯示總的積算流量。同時將脈沖頻率經過頻率－電壓轉換以指示瞬時流量。葉輪的轉速正比于流量，葉輪的轉數正比于流過的總量。氣體渦輪流量計的輸出是頻率調制式信號，不僅提高了檢測電路的抗干擾性，而且簡化了流量檢測系統。它的量程比可達10:1,準確度在±0.2%以內。慣性小而且尺寸小的渦輪流量計的時間常數可達0.01秒。
特點：
1.測量范圍寬，下限流速低于0.5m/s，壓力損失小，葉輪抗沖擊能力強
2.壓力損失小，葉輪具有防腐功能
3.采用先進的超低功耗單片微機技術，整機功能強、功耗低、性能好
4.具有非線性準確度補償功能的智能流量顯示器
5.儀表系數可由按鍵在線設置，并可顯示在LCD屏上，LCD屏直觀清晰，可靠性強
6.采用EEPROM對累積流量、儀表系數掉電保護，保護時間大于10年
7.采用高性能MCU中央處理器，完成數據采集處理顯示輸出、累積流量瞬時流量同
8.屏顯示方便的人機界面實現， 以標準485形式進行數據傳輸
9.具有非線性準確度補嘗功能的智能流量顯示器。
10.采用全硬質合金（碳化鎢）屏蔽式懸臂梁結構軸承，集轉動軸承與壓力軸承于一體，大大提高了軸承壽命，并可在有少量泥沙與污物的介質中工作
11.采用1Cr18Ni9Ti全不銹鋼結構，（渦輪采用2Cr13）防腐性能好
12.容易維修，有自整流的結構，小型輕巧，結構簡單，可在短時間內將其組合拆開,內部清洗簡單
13.具有較高的抗電磁干擾和抗震動能力，采用全密封隔離保護自潤滑軸承， 性能可靠工作壽命長下限流速低,測量范圍寬
14.現場顯示型液晶屏顯示清晰直觀，功耗低，3V鋰電池供電可連續運行5年以上
15.耐腐蝕，適用于酸堿溶液
16.可在被測氣體穩定的壓力狀態下進行壓力補償
技術參數：
儀表口徑及連接方式
|
25、40、50、80、100、150、200、250采用法蘭連接
|
25、40可采用螺紋連接
|
|
準確度等級
|
±1.5%R、±1%R
|
量程比
|
1:10；1:20；1:30
|
顯示方式
|
寬屏顯示器同時顯示瞬時流量、日累積流量、總累積流量、溫度、壓力、時間、日期、電池電量
|
儀表材質
|
表體：304不銹鋼；葉輪：防腐ABS或{**}質鋁合金；顯示器：鑄鋁
|
溫度、壓力傳感器
|
內置
|
被測介質溫度（℃）
|
-30℃～+80℃
|
環境條件
|
介質溫度：-30℃～+80℃，相對濕度5％～90％，大氣壓力86～106Kpa
|
通訊信號
|
三線制工況脈沖、三線制標況脈沖、三線制4-20mA、RS485協議、IC卡信號
|
供電電源
|
內置鋰電池、外供24VDC雙供電
|
傳輸距離
|
≤1000m
|
信號線接口
|
內螺紋M20×1.5
|
防爆等級
|
ExdIIBT6
|
防護等級
|
IP65
|
