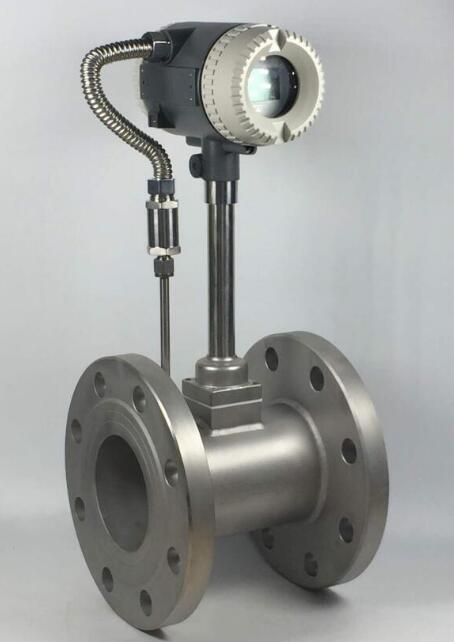

銀環渦街流量計采用壓電應力式傳感器，可靠性高,可在－25℃～＋250℃的工作溫度范圍內工作。有模擬標準信號，也有數字脈沖信號輸出，容易與計算機等數字系統配套使用，是一種比較先進、理想的流量儀表。
銀環渦街流量計利用“卡門渦街”測量原理，測量封閉管道內介質的工況體積流量，它具有其他流量計不可兼得的較多特點，它沒有可動的機械部件，從而維護量小，儀表常數穩定，容易在工作環境中保證準確度。它的測量范圍大，壓力損失小，準確度高。廣泛適用于石油、化工、冶金、熱力、紡織、造紙等行業對過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體(氧氣、氮?dú)鈿錃�、天然氣、煤氣�? 、水和液體（如：水、汽油、酒{**}、苯類等）的計量和控制。
主要特點：
1、無機械可動部件，耐腐蝕，穩定可靠，壽命長，長期運行無須特殊維護；
2、工藝安裝條件不苛刻，儀表上、下游直管段可較孔板和渦街流量計大大縮短；
3、系統的測量準確度能夠滿足目前的貿易計量要求(≤1.5%)；
4、測量范圍較寬（qmax/qmin=15～20），可在孔板和渦街流量計無法涉足的部分小流量區域進行有效工作；
5、管理人員無需專業培訓，流量、壓力及溫度等測量參數可以從表頭直接讀取，并且不必進行折算轉換；
6、同時集成溫壓補償補償功能，可測量流體的標準體積流量或標準質量流量。
7、 采用全智能化、數字化電路設計，可自動補償被測流體密度或標況體積計算。
8、 全新的數字濾波和修正功能使流量測量更加準確可靠。
9、 電池供電型無需外接電源既可連續工作兩年以上。
技術參數：
◆測量規格(管道內徑):DN10~DN300；
◆測量介質: 液體、氣體、過熱、飽和蒸汽；
◆連接方式：法蘭夾裝式、法蘭連接、螺紋連接；
◆安裝方式：水平、垂直、傾斜、倒裝；
◆測量范圍:
正常工作范圍，雷諾數為20,000～7,000,000；
測量可能范圍，雷諾數為8，000～7,000,000；
◆準確度:
A.液體，指示值的±1.0％；
B.氣體，指示值的±1.5％；
◆重復性: ≤準確度的1/3；
◆輸出信號:
a.三線制電壓脈沖低電平:0～1V；高電平:大于4V；占空比為50％；
b.二線制電流4mA～20mA；
c.三線制電流4mA～20mA；
d.RS-485通訊接口 ；
◆電源電壓:
24VDC(二線制/RS485通訊)；3.6V干電池 ；
◆介質溫度:
普通型-40℃～+150℃；
高溫型-40℃～+250℃；
特高溫型:-40℃～+350℃；
◆工作壓力:
1.6MPa；2.5MPa；4.0MPa(注:其它壓力等級的傳感器，需定做)；
大氣壓力: 86kPa～106kPa ；
◆壓力損失:
ΔP=1.079×10-6 ×ρ×V2
(式中:ΔP-壓力損失MPa;ρ-被測介質的密度kg/m 3;V-被測介質的流速m/s)；
◆本體材質:a.碳鋼;b.不銹鋼(1Cr18Ni9Ti)；
◆環境溫度:-30℃～+60℃；
◆相對濕度:5％～95％ ；
◆電器接口:M20×1.5；
◆保護等級:IP65 ；

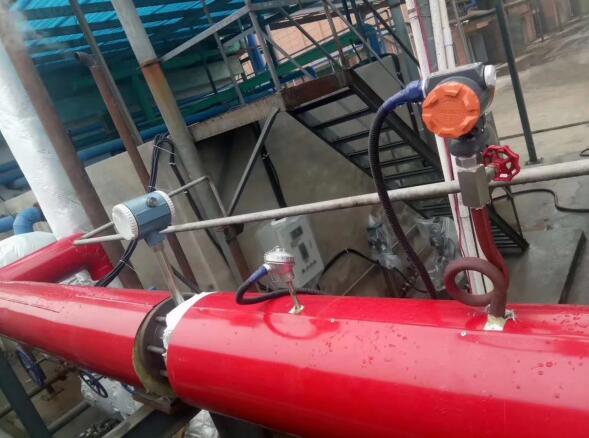

儀表安裝環境要求
1.渦街流量計應安裝在室內，如果安裝在室外，上面應有遮蓋物，以防雨水侵入和烈日暴曬而影響流量計的使用壽命（流量計接線時屏蔽線要做成 U 型，非常后進入表殼時線路為從下往上，避開雨水沿線路進入到表殼內部）；
2.流量計周圍不得有強外磁場干擾、強電設備、高頻設備，并且避開與這些設備共用電源；
3.不要和變頻器、電焊機等污染電源的設備共用電源，必要時加裝凈化電源；
4.避開高溫、寒冷、腐蝕性或極度潮濕的環境，如必須安裝必須做好流量計的保護工作；
5.蒸汽流量計應避開安裝在振動較強的管道上。若必須安裝，須在其上下游 2D 處加設管道緊固裝置，并加防振墊，加強抗振效果；
6.儀表安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。
1、調節閥盡可能不安裝在渦街流量儀表的上游,而應安裝在渦街流量儀表的下游 10D 以外。
2、上、下游配管內徑應相同。如有差異，則配管內徑 Dp 與渦街儀表表體內徑 Db,應滿足以下關系0.98Db≤Dp≤1.05Db
3、上、下游配管應與流量儀表表體內徑同心，它們之間的不同軸度應小于 0.05Db
4、儀表與法蘭之間的密封墊，在安裝時不能凸入管內，其內徑應比表體內徑大 1-2mm
5、測壓孔和測溫孔的安裝設計。被測管道需要安裝溫度和壓力變送器時，測壓孔應設置在下游 3-5D處，測溫孔應設置在下游 6-8D 處。D 為儀表公稱口徑，單位：mm
6、儀表在管道上可以水平、垂直或傾斜安裝。
7、測量氣體時，在垂直管道安裝儀表，氣體流向不限。但若管道內含少量液體，為了防止液體進入儀 表測量管，氣流應自下而上流動。
8、測量液體時，為了保證管內充滿液體，所以在垂直或傾斜管道安裝儀表時，應該保證液體流動方向從下而上。若管道內含少量氣體，為了防止氣體進入儀表測量管，儀表應安裝在管線的較低處。
9、測量高溫、低溫介質時，應注意保溫措施。轉換器內部（表頭殼體內）高溫一般不應超過 70℃；低溫易使轉換器內部出現凝露，降低抑制電路板的{**}緣阻抗，影響儀表正常工作。
