液體定量控制系統具有操作簡便易學，顯示直觀，手動控制流量或自動控制流量相結合等特點。特別適用于各行業摻油、摻水、摻藥、配料、定量注水及各種液體的定量控制。液體定量控制系統通過流量計提供流量信號給控制儀表，在控制儀表面板上設定定量值，達到設定定量之后，自動關閉電磁閥、水泵等。可以實現對自來水、純凈水、甲醇、食用油、酒{**}、酒水、汽油等液體的定量加注功能，可同時控制電磁閥、水泵，也可單{**}控制。

技術參數：

1.測量介質： 液體、氣體、蒸汽。

2.定量范圍： 0.1-999999 升

3.可置入儀表常數zui大值： 999999次/升

4.為傳感器和變送器提供：12VDC , 50mA電源

5.工作環境條件: 0-45℃, 相對濕度<85%

6.供電電源：AC220V

7.11位LCD顯示累積總量4位LCD顯示瞬時值。

8.智能定量控制儀外形尺寸:  160*80*140mm

9.對累積總量、儀表常數及前次定量值進行掉電保護，保護時間大于10年。

液體定量控制組成：

    1、流量計：這是控制的基礎，直接影響控制的效果，因此基本要求是測量{**}度越高越好，有信號輸出功能。同時流量計種類較多，還要根據測量介質、管道口徑、流量范圍、防爆、防腐、防護等級等參數和要求進行選型，選擇合適的流量計。

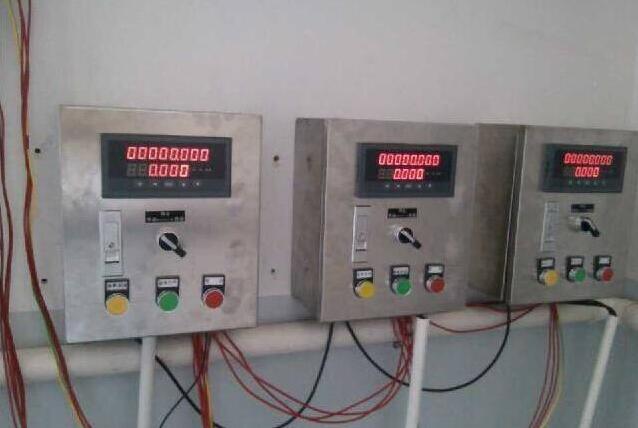

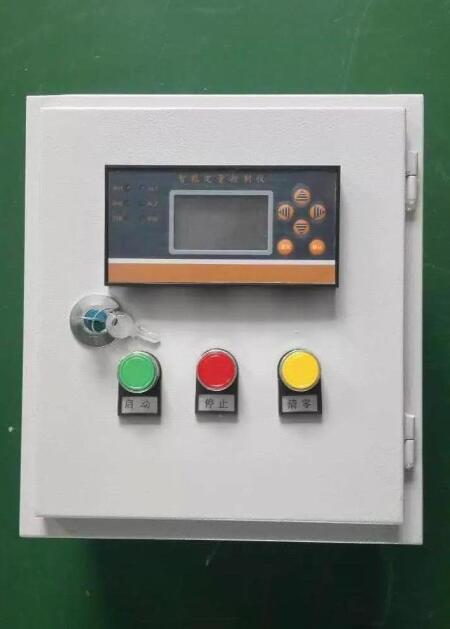

    2、液體定量控制箱：內含定量控制儀、內部控制線路及組件、外部控制按紐和指示燈等，箱子的標準尺寸400*300*200mm，輸入電源（AV220V）統一給控制箱供電，其他設備如流量計、電磁閥均有控制箱內部直接供電；當現場的如泵等設備應根據設備的功率加接接觸器一只，接觸器的電源控制由控制箱內部提供；并可加接打印功能。

    3、斷流設備：可以是管道已有的動力設備，如泵；也可以是后裝上去的電磁閥、電動閥等。

控制對象：

1、單{**}控制電磁閥。

    按儀表啟動鍵，電磁閥打開，液體流過流量計，流量計將流量信號傳遞給定控儀，達到設定值，定控儀切斷電磁閥電源，電磁閥關閉，一次定量完成。

2、單{**}控制水泵。

    按儀表啟動鍵，水泵電源接通開始上水，液體流過流量計，流量計將流量信號傳遞給定控儀，達到設定值，定控儀通過切斷交流接觸器電源來間接切斷水泵電源，水泵停止工作，一次定量完成。

3、同時控制電磁閥和水泵。

    按儀表啟動鍵，水泵電源接通、電磁閥同時打開，開始上水，水流過流量計，流量計將流量信號傳遞給定控儀，達到設定值，定控儀通過切斷交流接觸器電源來間接切斷水泵、電磁閥電源；水泵、電磁閥同時關閉，一次定量完成。

    舉例說明：假如您需要定量加注50公斤水，假設您的管道內徑是15毫米（相當于4分管），那么您在定量控制儀面板上，看到設定值燈亮，然后直接在面板上輸入“50”，按置入鍵，設定值就保存好了，非常容易操作，然后按啟動鍵，此時定量控制儀給電磁閥開的信號，電磁閥打開，渦輪傳感器也開始運行計數，等控制儀上的累計數達到您的設定值50公斤，定量控制儀給電磁閥關的信號，電磁閥關閉，流量計停止工作，單次加水完成，下次再加注直接按啟動鍵就可以。

訂貨須知：

    用戶在定購流量儀表時要注意根據流體的公稱口徑、工作壓力、工作溫度、流量范圍、流體種類和環境條件選擇合適的規格。

    需要我公司的顯示儀表配套時，請參閱相應的說明書，選用合適的型號，或由我公司技術人員根據您提供的資料替您設計選型。
