工廠燃氣鍋爐流量計工作原理

    在流量計入口處裝有螺旋形導流葉片，流體進入后會產生激烈的螺旋旋轉，進入擴散腔后流體會發生二次旋轉，氣體旋轉后撞擊流量計內壁產生振動頻率，振動頻率是和流量成正比的。當流量計設計得當時，在很寬的流量范圍內，旋渦的頻率與流量成線性關系，該頻率由壓電傳感器檢測，由流量積算儀進行運算和處理，可以輸出4～20mA信號。

產品特點：

采用硬質合金軸承性能可靠壽命長

就地顯示溫度、壓力、瞬時流量和累積流量

內置式壓力、溫度、流量傳感器，安全性能高，結構緊湊，外形美觀

具有較強的抗震動和抗電磁干擾能力

鋁合金渦輪強度高、耐腐蝕、抗老化、使用壽命長、準確度高、重復性好

特有時間顯示及實時數據存儲功能，保證內部數據不會丟失，可保存

表頭可180度隨意旋轉，流量計安裝方便

儀表系數、累計流量值掉電十年不丟

流量范圍寬（Qmax/Qmin≥20:1），重復性好，準確度高（可達1.0級），壓力損失小，始動流量低，可達0.01m3/h

液晶顯示屏，讀數直觀方便。智能型流量計可同時顯示標況累積流量、標況瞬時流量以及介質的溫度、壓力等參數；

技術參數

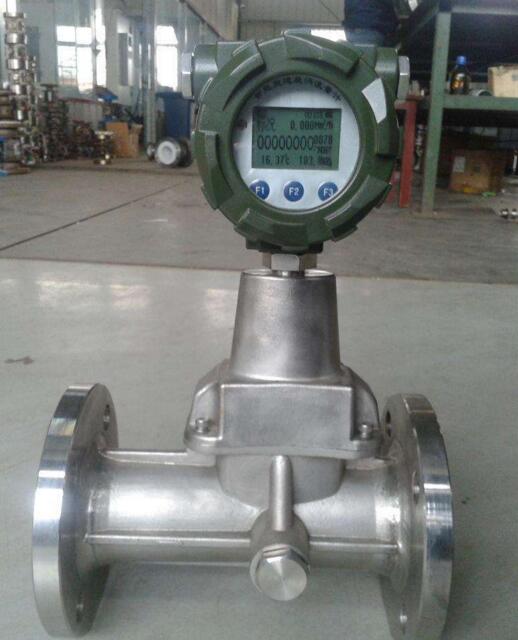

工廠燃氣鍋爐流量計結構

燃氣流量計結構緊湊，主要由殼體、葉輪、傳感器（溫度、壓力、流量）、整流器和積算儀構成。

1.殼體：本身帶有法蘭，并有一定形狀的流體通道，根據不同的工作壓力，殼體材料可采用鑄鋁合金、碳鋼或不銹鋼。

2.整流器：強迫流體加速，消除任何可能存在的氣流擾動，即使在非理想的安裝環境下，也能夠保證高{**}度。

3.葉輪：用鋁合金制成，具有一定角度的螺旋葉片，它固定在殼體中間部位，克服摩擦力矩和流體阻力矩旋轉。

4.智能流量積算儀：溫度、壓力檢測模擬通道、流量檢測數字通道以及微處理單元、液晶驅動電路和其它輔助電路組成，并配有外輸信號接口。

5.壓力傳感器：以壓阻式擴散硅橋路為敏感元件，其橋臂電阻在外界壓力作用下會發生預期變化，因此在一定激勵電流作用下，其兩個輸出端的電位差與外界壓力成正比。

6.流量傳感器：安裝在靠近葉輪后端，可檢測出從同軸轉動的信號輪上發出的頻率信號。

7.溫度傳感器：以Pt100/pt1000鉑電阻為溫度敏感元件，在一定溫度范圍內，其電阻值與溫度成對應關系。

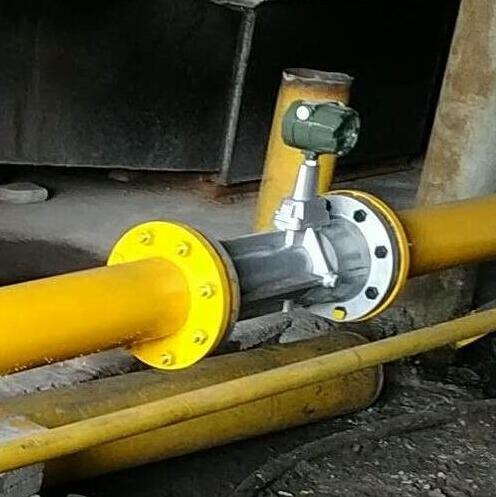

燃氣流量計安裝要求

1.流量計應有可靠的接地，防爆接地不應與強電系統的保護接地共用。

2.現場測試電源時，不允許使用交流電源接地。

3.在任何情況下，用戶不得自行更改防爆電路、元器件和防爆型式。

4.必須先切斷外接電源再打開轉換器蓋子。

5.對于新安裝或檢修后的管道務必進行吹掃，去除管道中的雜物后方能安裝流量計。在進行所有流體靜壓實驗和清掃管路操作期間，應拆下儀表，以{**}測量部件的嚴重損壞。

6.安裝前，用微小氣流吹動渦輪時，渦輪能轉動靈活，并沒有無規則的噪音，計數器轉動正常，無間斷卡滯現象，則流量計可安裝使用。

7.流量計安裝時法蘭和管道法蘭中間要加密封墊圈。

8.流量計上游處（≥2DN）必須安裝相應規格的過濾器，氣質較臟的場合應加裝油過濾器，用戶訂貨前，可同時向我公司訂貨，嚴禁過濾器和流量計直接相連。
