紡織廠蒸汽計量表測量流量選用智能溫壓補償蒸汽流量計或者差壓式流量計，在選型時需要提供具體參數：測量介質，管道口徑，壓力，溫度，流量范圍，供電方式，安裝方式。

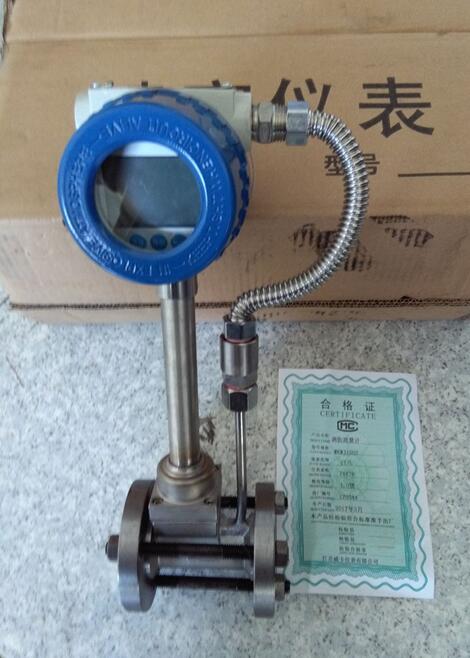

蒸汽計量表是利用液體振動原理而開發的一種新型流量計，紡織廠蒸汽計量表無可動部件，可靠性強、準確高、壽命長，可在很寬的流量范圍內測量液體的瞬時流量和累計流量。其不受介質溫度、壓力、粘度及組分的影響，同時不堵、不卡、不易結垢、耐高溫、高壓，安全防爆，適用于惡劣環境。
產品特點
1、雙排液晶同時顯示累計流量和瞬時流量;
2、內部鋰電池供電,無需外部電源;
3、微功耗設計,兩節+3v鋰電池可連續工作一年半以上;
4、傳感器內無可動部件，結構簡單而牢固，壓損小、維擴量小、使用壽命長。
5、準確等級：指示值的±1.0%;蒸汽，指示值的±1.5%
6、輸出信號：a.oc門脈沖輸出; b.電流4-20ma(兩線制/三線制)。
7、電源電壓：+24vdc(需要信號輸出時提供)。
8、介質溫度： 普通型a.-40℃～+130℃;b.-10℃～+250℃;
適用范圍
1. 公稱直徑： 15 mm ≤DN≤300mm
2. 公稱壓力：PN≤10MPa
3. 工作溫度：－50℃≤t≤550℃
4. 量程比：1:10， 1:15
5. 準確度：1.5級，1級
使用環境 溫度:-25℃～+55℃ 濕度:5～90% RH50℃
材質 不銹鋼, 鋁合金
電源 DC24V或鋰電池3.6V
防爆等級 本安型iaIIbT3-T6
技術參數：
| 公稱通徑 (mm) | 25 ， 40 ， 50 ， 65 ， 80 ， 100 ， 125 ， 150 ， 200 ， 250 ， 300 ， (300 ～ 1000 插入式 ) |
| 公稱壓力 (MPa) | DN25-DN200 4.0(>4.0 協議供貨 ) ， DN250-DN300 1.6(>1.6 協議供貨 ) |
| 介質溫度 (℃) | 壓電式： -40 ～ 260 ， -40 ～ 320 ；電容式： -40 ～ 300, -40 ～ 400 ， -40 ～ 450 （協議訂貨） |
| 本體材料 | 1Cr18Ni9Ti ， ( 其它材料協議供貨 ) |
| 允許振動加速度 | 壓電式 : 0.2g 電容式 :1.0 ～ 2 .0g |
| 準確度 | ±1%R ， ±1.5%R ， ±1FS ；插入式： ±2.5%R ， ±2.5%FS |
| 范圍度 | 1 ： 6 ～ 1 ： 30 |
| 供電電壓 | 傳感器： +12V DC ， +24V DC ；變送器： +12V DC ， +24V DC ；電池供電型： 3.6V 電池 |
| 輸出信號 | 方波脈沖 ( 不包括電池供電型 ) ：高電平 ≥5V ，低電平 ≤1V ；電流： 4 ～ 20mA |
| 壓力損失系數 | 符合 JB/T9249 標準 Cd≤2.4 |
| 防爆標志 | 本安型： ExdⅡia CT2-T5 隔爆型： ExdⅡCT2-T5 |
| 防護等級 | 普通型 IP65 潛水型 IP68 |
| 環境條件 | 溫度 -20℃ ～ 55℃ ，相對濕度 5% ～ 90% ，大氣壓力 86 ～ 106kPa |
| 適用介質 | 氣體、液體、蒸汽 |
| 傳輸距離 | 三線制脈沖輸出型： ≤ 300m ，兩線制標準電流輸出型 (4 ～ 20mA) ：負載電阻 ≤750Ω |
訂貨時請?jiān)敿?xì)提供以下數據：
（1）被測介質
（2）大、常用、小流量。
（3）工作壓力、工作溫度
（4）介質密度、粘度
（5）管道材質、內安裝徑、外徑
（6）允許壓力損失
（7）取壓方式

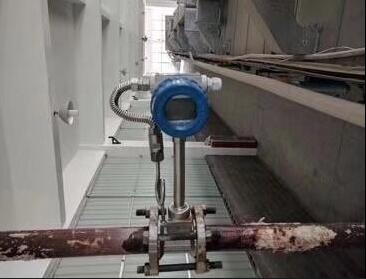

1.蒸汽流量計的安裝方向不能裝反
蒸汽流量計上標注“→”與工藝介質流向應一致 , 大管徑插入式蒸汽流量計的傳感器要與管道軸線垂直 , 法蘭連接型則應與工藝管道同軸。
2.蒸汽流量計安裝時應保證
上、下游直管段的長度
(1)蒸汽流量計對前后直管段的一般要求是 : 前 20 D , 后 5 D( D 為相連工藝管道內徑) ,閥門一般設計在流量計的下游側。
(2) 當流量計安裝在壓縮機、鼓風機、柱塞泵的出口時 , 流量計的上游側需加裝閥門 , 這種情況 , 為保證流量計的測量準確度 , 除上游直管段長度不小于 20 D 外 , 好能在上游側加裝限流或緩沖裝置。
(3) 對于有變徑要求的工藝管線 , 前后直管段的長度分別保證不小于 10 D 和 5 D 就可以了 ; 如果必須在流量計的上游側選用閘閥 , 那么前直管段的長度不應小于 40 D ,
(4) 溫度、壓力等取源部件應安裝于蒸汽流量計的下游側 , 距離要求蒸汽流量計與取源部件的距離要求。
