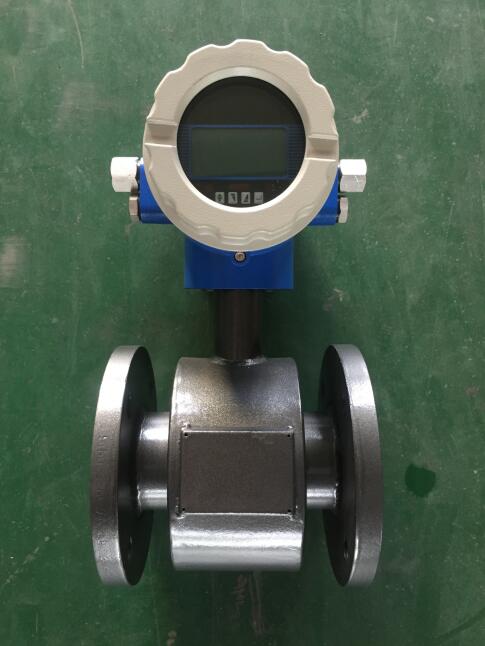

化工廠電磁流量計由傳感器和轉換器兩部分構成。它是基于法拉第電磁感應定律工作日的用來測量導電率大于5μS/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，還可用于測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。
產品特點：
高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。
測量不受流體密度、粘度、溫度、壓力和導電率變化的影響。
具有自檢與自診自診斷功能。
測量管內無阻流部件，無壓損，直管段要求低。對漿液測量有特有的適應性。
合理選用電極和襯里材料，即具有良好的耐腐蝕性和耐磨損性。
在現場可根據用戶實際需要在線修改量程。
全數字量數量，抗干擾能力強，測量可靠，準確高，流量測量范圍可達150:1
采用16位嵌入式微處理器，運算速度快，可編程頻率低頻矩形波礪磁，提高了流量測量的穩(wěn)定性，功耗低。
采用SMD器件和表面貼裝（SMT）技術，電路可靠性高。
管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。
測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。
測量原理：
電磁流量計的測量原理是基于法拉第電磁感應定律：導電液體在磁場中作切割磁力線運動時，導體中產生感應電勢，其感應電勢E為：
E=KBVD
式中：K----儀表常數
B----磁感應強度
V----測量管道截面內的平均流速
D----測量管道截面的內徑
測量流量時，導電性液體以速度V流過垂直于流動方向的磁場，導電性液體的流動感應出一個與平均流速成正比的電壓，其感應電壓信號通過二個或二個以上與液體直接接觸的電極撿出，并通過電纜送{**}轉換器通過智能化處理，然后LCD顯示或轉換成標準信號4～20ma和0－1khz輸出。
技術參數：
| 型號 | 說明 | |||||||||||||
| DS-LDE — | □ | □ | -□ | □ | □ | □ | □ | □ | -□ | □ | □ | □ | □ | |
| 通徑 | 10-2200mm | |||||||||||||
| 組合 | S | 一體型 | ||||||||||||
| L | 分體型 | |||||||||||||
| 電極材料 | M | 不銹鋼 | ||||||||||||
| T | Ti（鈦） | |||||||||||||
| D | Ta（鉭） | |||||||||||||
| H | 哈氏合金 | |||||||||||||
| P | Pt鉑 | |||||||||||||
| N | Ni鎳 | |||||||||||||
| 輸出方式 | 0 | 無輸出 | ||||||||||||
| 1 | 4-20mA/1-5KHz | |||||||||||||
| 2 | 4-20mA | |||||||||||||
| 襯里材料 | X | 橡膠 | ||||||||||||
| F | 聚四氟乙烯 | |||||||||||||
| P | 聚乙烯 | |||||||||||||
| J | 聚氨酯橡膠 | |||||||||||||
| 就地顯示 | 0 | 無就地顯示 | ||||||||||||
| 1 | 就地顯示 | |||||||||||||
| 通訊方式 | 0 | 無通訊 | ||||||||||||
| 1 | RS485 | |||||||||||||
| 2 | RS232 | |||||||||||||
| 3 | Mobdus | |||||||||||||
| 4 | Hart | |||||||||||||
| 接地 | 0 | 無接地環(huán) | ||||||||||||
| 1 | 有接地環(huán) | |||||||||||||
| 2 | 有接地電極 | |||||||||||||
| 上限流量 | （n） | 上限流量（量程）m3/h | ||||||||||||
| 工稱壓力 | A | 0.6MPa | ||||||||||||
| B | 1.0 MPa | |||||||||||||
| C | 1.6 MPa | |||||||||||||
| D | 2,5 MPa | |||||||||||||
| 測量{**}度 | 1 | 0.2 | ||||||||||||
| 2 | 0.5 | |||||||||||||
| 3 | 1 | |||||||||||||
| 介質溫度 | L | 0-80度 | ||||||||||||
| H | 0-150度 | |||||||||||||
| 供電方 | DC | 24V直流電源 | ||||||||||||
| AC | 220V交流電源 | |||||||||||||
如何正確選型：
◆收集數據
1.被測流體成份
2.大流量、小流量
3.工作壓力
4.高溫度、低溫度
◆被測流體必須具備一定的導電性，導電率>5μS/CM
流量范圍：
公稱通徑(mm) |
有效測量流量范圍（m3/h） |
公稱通徑(mm) |
有效測量流量范圍（m3/h） |
10 |
0.3-1.6 |
300 |
300-1200 |
15 |
0.8-3.0 |
350 |
400-1600 |
20 |
1.2-5.0 |
400 |
500-2000 |
25 |
2.0-8.0 |
450 |
600-2500 |
32 |
3.0-12 |
500 |
800-3000 |
40 |
5.0-20 |
600 |
1000-4000 |
50 |
8.0-40 |
700 |
1600-5000 |
65 |
12-60 |
800 |
2000-6000 |
80 |
20-120 |
900 |
2000-8000 |
100 |
30-160 |
1000 |
2500-10000 |
125 |
50-250 |
1200 |
3000-12000 |
150 |
80-400 |
1400 |
4000-16000 |
200 |
120-600 |
1600 |
5000-20000 |
250 |
200-800 |
1800 |
6000-25000 |
電磁流量計的正確接線：
①勵磁電纜可選用YZ中型橡套電纜，其長度與信號電纜一樣
②信號電纜和其他動力電源電纜必須嚴格分開，不能敷設在同一根管子內，不能平行敷設，不能絞合在一起，應分別單{**}穿在鋼管內。
③信號電纜和勵磁電纜盡可能短，不能將多余的電纜卷在一起，應將多余電纜剪掉，并重新焊接頭，電纜進入傳感器電氣接口時，在端口處做成U型，這樣可以防止雨水滲透到傳感器中。
④分體型勵磁電纜和轉換器之間的連接用接線完成，轉換器和外部的連接同體型電磁流量計。

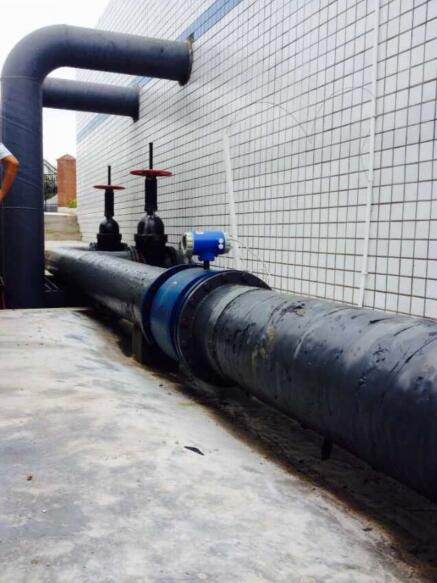

化工廠電磁流量計如何在管道上安裝：
1.應安裝在水平管道較低處和垂直向上處，避開安裝在管道的高點和垂直向下處；
2.應安裝在管道上上升處；
3.在開口排放管道安裝，應安裝在管道的較低處；
4.應在傳感器的下游安裝控制閥和切斷閥，而不應安裝在傳感器上游；
5.傳感器不能安裝在泵的進出口處，應安裝在泵的出口處；
6.流體的流動方向和流量計的箭頭方向一致；
7.管道內要有真空會損壞流量計的內襯，需特別注意；
8.流量計附近應無強電磁場；
9.流量計附近應有充裕的空間，以便安裝和維護；
