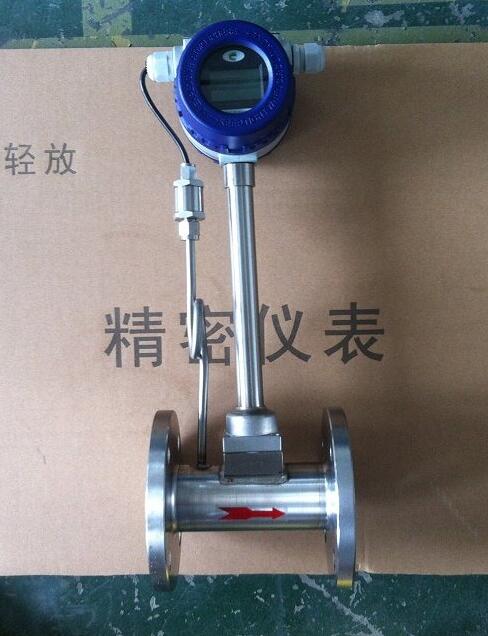

電加熱蒸汽鍋爐流量計采用微功耗高新技術，采用鋰電池供電可不間斷運行一年以上，節省了電纜和顯示儀表的采購安裝費用，可就地顯示瞬時流量、累積流量等。溫度補償一體型蒸汽流量計還帶有溫度傳感器，可以直接測量出飽和蒸汽的溫度并計算出壓力，從而顯示飽和蒸汽的質量流量。溫壓補償一體型帶有溫度、壓力傳感器，用于氣體流量測量可直接測量出氣體介質的溫度和壓力，從而顯示氣體的標況體積流量。

特點：

采用壓電應力式傳感器,可靠性高，可在-20℃～+350℃的工作溫度范圍內工作，有模擬標準信號,也有數字脈沖信號輸出，容易與計算機等數字系統配套使用

準確度較高，氣體測量{**}度為±1.5%

壓損小，約為孔板流量計的1/4，屬于節能流量儀表

安裝方式靈活，可水平，垂直和不同角度傾斜安裝

采用消擾電路和抗震動傳感頭，具有一定抗壞境震動性能

無可動部件，儀表壽命長

量程范圍大,{**}度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響；

無可動機械零件，因此可靠性高,維護量小；

工作原理

    在蒸汽流體中設置三角柱型旋渦發生體，則從旋渦發生體兩側交替地產生有規則的旋渦，這種旋渦稱為卡門旋渦，旋渦列在旋渦發生體下游非對稱地排列。

設旋渦的發生頻率為f，被測介質平均流速為 ，旋渦發生體迎流面寬度為d，表體通徑為D，即可得到以下關系式：

f=SrU1/d=SrU/md （1）

式中　U1--旋渦發生體兩側平均流速，m/s；

Sr--斯特勞哈爾數；

m--旋渦發生體兩側弓形面積與管道橫截面面積之比

管道內體積流量qv為

qv=πD2U/4=πD2mdf/4Sr (2)

K=f/qv=[πD2md/4Sr]-1 (3)

式中 K--流量計的儀表系數，脈沖數/m3（P/m3）。

K除與旋渦發生體、管道的幾何尺寸有關外，還與斯特勞哈爾數有關。斯特勞哈爾數為無量綱參數，它與旋渦發生體形狀及雷諾數有關，圖2所示為圓柱狀旋渦發生體的斯特勞哈爾數與管道雷諾數的關系圖。由圖可見，在ReD=2×104～7×106范圍內，Sr可視為常數，這是儀表正常工作范圍。當測量氣體流量時，VSF的流量計算式為(4)

斯特勞哈爾數與雷諾數關系曲線

式中 qVn，qV--分別為標準狀態下（0oC或20oC，101.325kPa）和工況下的體積流量，m3/h；

Pn，P--分別為標準狀態下和工況下的{**}dui壓力，Pa；

Tn，T--分別為標準狀態下和工況下的熱力學溫度，K；

Zn，Z--分別為標準狀態下和工況下氣體壓縮系數。

由上式可見，VSF輸出的脈沖頻率信號不受流體物性和組分變化的影響，即儀表系數在一定雷諾數范圍內僅與旋渦發生體及管道的形狀尺寸等有關。但是作為流量計在物料平衡及能源計量中需檢測質量流量，這時流量計的輸出信號應同時監測體積流量和流體密度，流體物性和組分對流量計量還是有直接影響的。

技術參數：

◆測量介質： 氣體、蒸氣

◆口徑規格 法蘭卡裝式口徑選擇 DN15-300mm

◆測量{**}度 1.0級 1.5級

◆被測介質溫度:常溫–25℃～100℃

◆高溫–25℃～150℃ -25℃～250℃

◆輸出信號 脈沖電壓輸出信號 高電平8～10V 低電平0.7～1.3V

◆脈沖占空比約50%,傳輸距離為100m

◆脈沖電流遠傳信號 4～20 mA,傳輸距離為1000m

◆儀表使用環境 溫度:-25℃～+55℃ 濕度:5～90% RH50℃

◆材質 不銹鋼, 鋁合金

◆電源 DC24V或鋰電池3.6V

◆防護等級 IP65

電加熱蒸汽鍋爐流量計安裝對直管段的要求：

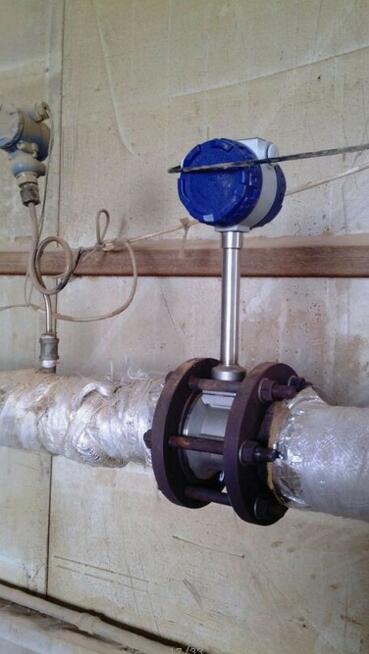

正確地選擇安裝點和正確安裝流量計都是非常重要的環節，若安裝環節失誤輕者影響測量{**}度，重者會影響流量計的使用壽命，甚{**}會損壞流量計。

蒸汽流量計安裝對直管段的要求是非常重要的。它的詳細要求如下：

若流量計安裝點上的上游有漸縮管，流量計上游應有不小于15D(D為管道直徑)的等徑直管段，下游應有不小于5D的等徑直管段。

若流量計安裝點上的上游有漸擴管，流量計上游應有不小于18D(D為管道直徑)的等徑直管段，下游應有不小于5D的等徑直管段

若流量計安裝點上游有90°彎頭或下行接頭，流量計上游應有不小于20D的等徑直管段，下游應有不小于5D的等徑直管段。

若流量計安裝點上游在同一平面上有90°彎頭，流量計上游應有不小于25D的等徑直管段，下游應有不小于5D的等徑直管段。

流量調節閥或壓力調節閥盡量安裝在流量計下游5D以遠處，若必須安裝在流量計的上游，

流量計上游若有活塞式或柱塞式泵，活塞式或羅茨式風機、壓縮機，

特別注意：蒸汽流量計安裝點的上游較近處若裝有閥門，不斷地開關閥門，對流量計的使用壽命影響不好，非常容易對流量計造成性損壞。流量計盡量避{**}在架空的非常長的管道上安裝，這樣時間一長后，由于流量計的下垂非常容易造成流量計于法蘭的密封泄露，若不得已安裝時，必須在流量計的上下游2D處分別設置管道緊固裝置。
