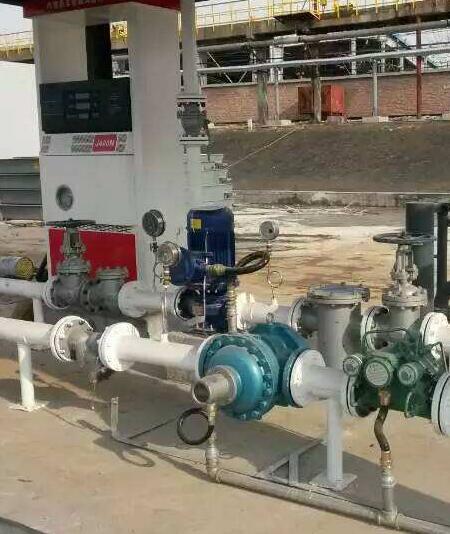

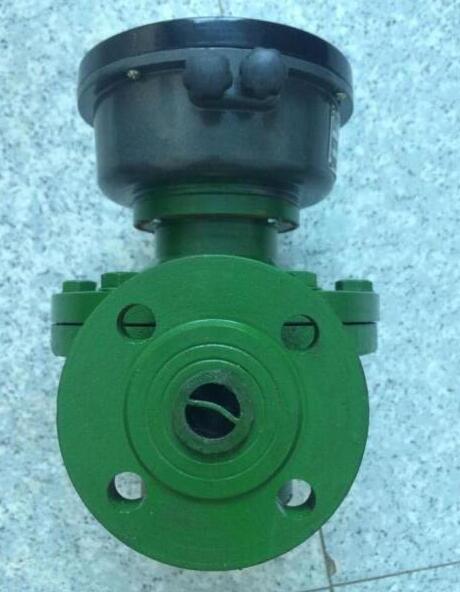

加油站柴油流量計計量流經管道內液體流量總和的容積式流量計,流量計具有測量{**}度高,受液體粘度影響小,表前不需要安裝直管段, 加油站柴油流量計是一種指針顯示，字輪累積計數裝置及回零裝置的輕型容積式流量?jī)x表，廣泛用于油類及高粘度介質的累積流量測量。

產品特點：

{**}確度高，受液體粘度影響較小

表前不需安裝直管段

采用先進無觸點發信技術

殼體和齒輪采用Ocr17N i12Mo2不銹鋼制造，具有衛生、保潔、耐酸、耐腐蝕等{**}點

與被測量介質的流動狀態沒有多大關系，不受到流體流動狀態的影響

測量粘度很大的介質時，測量的{**}度也越準確。

粘度大測量卻很好，這是因?yàn)檎扯仍酱蟮慕橘|(zhì)，在橢圓齒輪流量計齒輪間泄漏越小，對于測量{**}度特別有利，測量的{**}度就會特別的高。

工作原理

    在儀表測量室進出口兩端液體壓差的作用下，一對橢圓齒輪在軸上不停地轉動并排出液體，測出橢圓齒輪的轉數即可知道流經儀表液體的總值。

1.     在儀表測量室進出口兩端液體壓差的作用下，一對橢圓齒輪A、B在軸上不停的轉動并排出液體，測出橢圓齒輪的轉數即可知道流經儀表液體的總值。

2.     LC型橢圓齒輪流量計采用磁性密封連接。積算機構以字輪表示累計讀數。

3.     橢圓齒輪流量計內與被測介質接觸的材料有鑄鐵、鑄鋁、不銹鋼、碳鋼和黃鋼等。

技術參數

1.     {**}度等級：普通型0.5級，高{**}度0.2級

2.     介質壓力：普通型1.6MPa，高壓型3.2MPa

3.     粘度范圍：普通型：0.6~200mpa.s，高粘度200~1000mpa.s

4.     介質溫度：普通型<120℃,高壓型<200℃

5.     表體材質：鑄鐵、不銹鋼等

6.     轉動部件：鋁合金、不銹鋼等

7.     本安防爆：ExiallAT3

8.     連接方式：法蘭連接DN10~DN200

9.     安裝方式；水平、垂直

10.    口徑系列：DN10-200mm

11.    壓力損失：≤0.1 MPa

安裝注意事項：

1.變送器安裝前，表面管道應仔細清除雜物。在安裝變送器時，應防止雜物跌入管道。流量計可水平安裝或垂直安裝，但橢圓齒輪軸應安裝成水平位置。

2.流量計本體材料有鑄鐵（普通型，主要用于油類介質測量），不銹鋼（防腐型）

3.為防止被測介質中的雜物卡死流量計，必須在表前安裝過濾器配套使用。

4.在變送器前需裝過濾器，防止變送器因雜物而扎住而阻塞管道。過濾器應定期清洗。

5.變送器應安裝泵的輸出端，否則也會造成儀表誤差增大。

6.變送器周圍不應有影響儀表工作的強磁場存在。

7.變送器在使用時，應使表內充滿液體。被測液體內不應混有氣體，否則應安裝氣體分離器。
