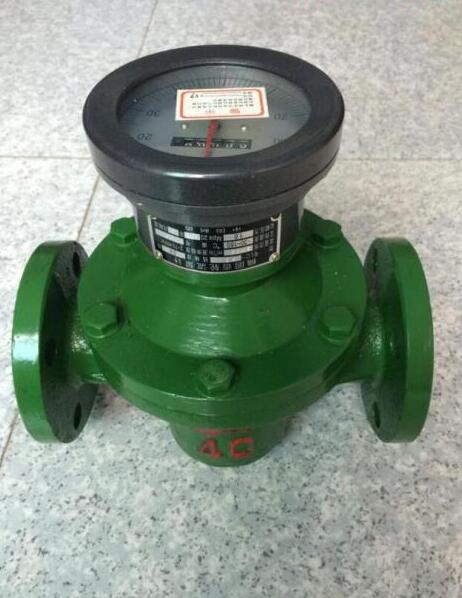

柴油流量計量表是一種容積型測量儀表,主要由計量殼體、橢圓齒輪轉子和傳動部件組成。用于管道中液體流量連續或間斷測量和控制的儀表。它具有量程范圍大、{**}異的準確度、壓力損失小、粘度適應性強、能測量高溫高粘液體、標定方便、安裝簡易等{**}點。
柴油流量計量表是一種指針顯示,字輪累積計數裝置及回零裝置的輕型容積式流量儀表,隨著技術的進步,目前也出現了電子數字顯示的產品類型,并且能夠做到將測量量的信號以4-20mA的標準電源信號輸出。
技術參數:
★口徑系列: DN10~DN200
★連接方式: 法蘭連接
★安裝方式: 水平、垂直
★壓力損失: ≤0.1MPa
★{**}度等級: 普通型0.5級,高{**}度0.2級
★介質壓力: 普通型1.6MPa,高壓型3.2MPa
★粘度范圍: 普通型:0.6~200mpa.s,高粘度200~1000mpa.s
★介質溫度: 普通型<120℃,高壓型<200℃
★表體材質: 鑄鐵、鑄鋼、不銹鋼等
★轉動部件: 鋁合金、不銹鋼等
工作原理與結構
流量計是由計量箱和裝在計量箱內的一對橢圓齒輪,與上下蓋板構成一個密封的出月形空腔(由于齒輪的轉動,所以不是密封的)作為一次排量的計算單位,當被測液體經管道進入流量計時,由于進出口處產生的壓力差推動一對橢圓齒輪聯系旋動,不斷地把經初月形空腔計量后的液體輸送到出口處,橢圓齒輪的轉數與每次排量四倍的乘積即為被測液體流量的總量。
柴油流量計主要是由殼體、計數器、橢圓齒輪和聯軸器(分磁性聯軸器和軸向聯軸器)等組成。
測量部分主要由兩個相互嚙合的橢圓齒輪及其外殼所構成,流量計主要由1本體2一對橢圓齒輪3磁性聯軸器4減速機構5高速齒輪6計數器及發訊裝置組成。流量計的本體分單體和雙體兩種,單體即殼體和計量箱為一體,雙體即殼體和計量箱為兩體
測量范圍:
公稱通徑 (mm) |
0.2級 |
0.5級 |
||||
流量范圍 ( m3/h) |
流量范圍( m3/h) |
|||||
被測液體粘度( mPa.s) |
被測液體粘度(mPa.s) |
|||||
0.8-2 |
2-8 |
8-200 |
0.8-2 |
2-8 |
8-200 |
|
4 |
0.03-0.1 |
0.025-0.1 |
0.015-0.1 |
0.025-0.1 |
0.015-0.1 |
0.01-1 |
6 |
0.07-0.2 |
0.05-0.2 |
0.03-0.2 |
0.05-0.2 |
0.03-0.2 |
0.02-0.2 |
8 |
0.10-0.3 |
0.08-0.3 |
0.06-0.3 |
0.08-0.3 |
0.06-0.3 |
0.03-0.3 |
10 |
0.15-0.4 |
0.1-0.4 |
0.08-0.4 |
0.15-0.4 |
0.08-0.4 |
0.04-0.4 |
15 |
0.5-1.5 |
0.35-1.5 |
0.2-1.0 |
0.35-1.5 |
0.30-1.5 |
0.15-1.5 |
20 |
1-3 |
0.6-3 |
0.42-2.1 |
0.75-3 |
0.5-3 |
0.3-3 |
25 |
2-6 |
1.2-6 |
0.84-4.2 |
1.5-6 |
1-6 |
0.6-6 |
40 |
5-15 |
3-15 |
2.1-10.5 |
3-15 |
2.5-15 |
1.5-15 |
50 |
8-24 |
4.8-24 |
3.36-16.8 |
4.8-24 |
4-24 |
2.4-24 |
80 |
20-60 |
12-60 |
8.4-42 |
12-60 |
10-60 |
6-60 |
100 |
34-100 |
20-100 |
14-90 |
20-100 |
16-100 |
10-100 |
150 |
60-200 |
40-200 |
20-170 |
40-200 |
30-200 |
20-180 |
200 |
120-360 |
80-360 |
60-320 |
80-360 |
50-360 |
36-360 |
250 |
180-600 |
120-600 |
50-540 |
100-600 |
80-600 |
50-500 |
300 |
300-1000 |
200-1000 |
80-800 |
200-1000 |
120-1000 |
80-800 |

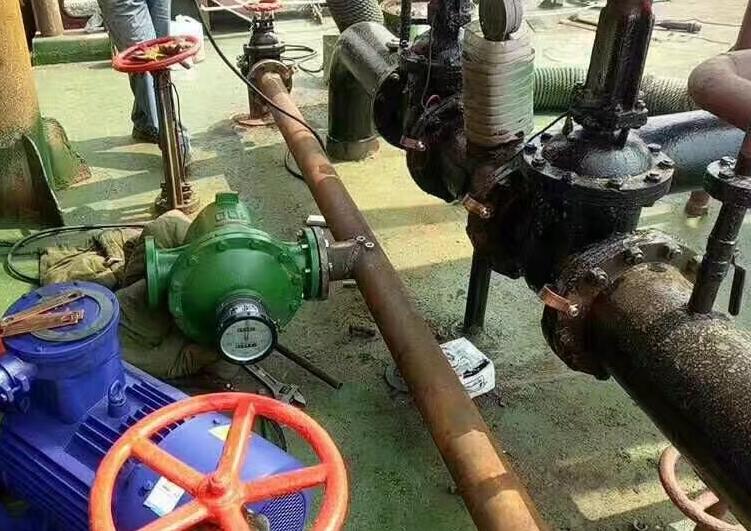

安裝
1.安裝前應徹底清洗管道,并在流量計前安裝過濾器,以防止雜物進入流量計。被測液體含有氣體時,應安裝空氣分離器。
2.應注意必須把流量計的橢圓齒輪軸安成水平位置,即表盤應與地平面垂直。調節流量和啟動、關閉的閥門應分別安裝在流量計的進出口端。
3.流量計殼體上箭頭指向應與被安裝管道的液體流動方向一致。
4.連續流程的管理,安裝流量計的水平管道應裝有旁路閥,以便定時清洗、檢修。在垂直管道上安裝流量計,應裝在旁路管道中以防止雜物落入儀表內。
5.流量計的正確安裝的條件下,為便于讀數,可根據需要將計數器旋轉180°或90°。
