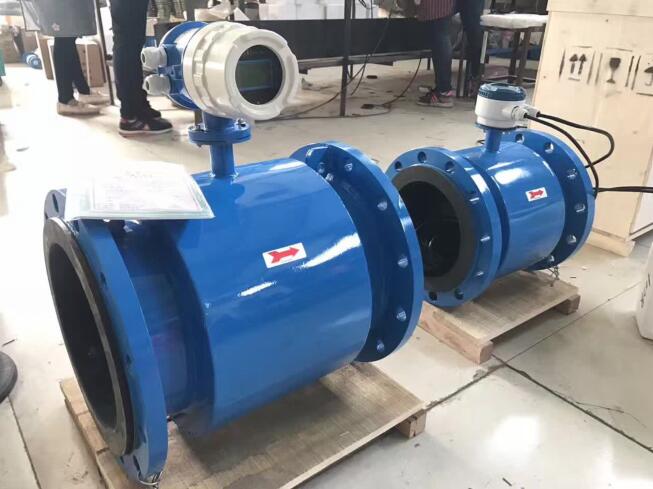

醫院污水流量計由傳感器和智能信號轉換器組成，根據轉換器與傳感器的裝配形式可分為一體式和分體式二種結構。
一體式: 轉換器與傳感器直接裝配成一個整體，不可分離。常用于環境狀況較好的現場。
分體式: 轉換器通過一根專用電纜與傳感器組成一臺產品，傳感器安裝在現場，轉換器安裝在條件較好的場所。常用于環境狀況較差的現場，如地井里，高溫旁，人員不便到達的地方。
產品特點：
采用先進的進口傳感器，內部結果采用IP65或IP68防護結構密封
采用{**}質電極、智能濾波抗干擾設計
采用進口傳感器和{**}質電極，測量{**}度準，測量流量更穩定
利用純銅線圈讓輸出信號更{**}準，采用智能濾波處理，有效提升抗干擾能力
全數字量處理，抗干擾能力強，測量可靠，{**}度高、流量測量范圍可達1500：1
其結構緊湊、安裝方便、測{**}度高、抗干擾性好，運算速度快，標配接地螺絲和接地三電極（現場抗干擾性能顯著提升），幾乎滿足所有水液體工況。
測量不受流體密度、粘度、溫度、壓力和導電率變化的影響。
測量管內無阻流部件，無壓損，直管段要求低。對漿液測量有好特的適應性。
合理選用電極和襯里材料，即具有良好的耐腐蝕性和耐磨損性。
管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。
在現場可根據用戶實際需要在線修改量程。
測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。
高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。
技術參數：
公稱通徑：管道式四氟襯里：DN10～DN600 管道式橡膠襯里：DN40～DN1200
流動方向：正，反，凈流量
量程比：150：1
重復性誤差： 測量值的±0.1%
{**}度等級：管道式：0.5級，1.0級
被測介質溫度：普通橡膠襯里：－20～＋60℃
高溫橡膠襯里：－20～＋90℃
聚四氟乙稀襯里：－30～＋100℃
高溫型四氟襯里：－20～＋180℃
額定工作壓力：（高壓可定制） DN6－DN80：≤1.6MPa DN100－DN250：≤1.0MPaDN300－DN1200：≤0.6MPa
電導率范圍：被測流體電導率≥5μs/cm
電流輸出，負載電阻： 0～10mA：0～1.5kΩ 4～200mA：0～750 kΩ
數字頻率輸出： 輸出頻率上限可在1～5000HZ內設定帶光電隔離的晶體管集電極開路雙向輸出。
供電電源：AC220V或DC24V
要求直管段長度：上游≥5DN，下游≥2DN
連接方式：流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合GB11988的規定
防爆等級：mdIIBT4
防護等級：IP65，特殊訂制{**}高可達IP68
環境溫度：－25～＋60℃
相對溫度：5%～95%
消耗總功率：小于20W
醫院污水流量計選型表：
型號 |
口徑 |
|
||||
DS-LDE |
15~2600 |
|||||
|
|
代號 |
電極材料 |
|
||
K1 |
316L |
|||||
K2 |
HB |
|||||
K3 |
HC |
|||||
K4 |
鈦 |
|||||
K5 |
鉭 |
|||||
K6 |
鉑合金 |
|||||
K7 |
不銹鋼涂覆碳 化鎢 |
|||||
|
代號 |
內襯材料 |
|
|||
C1 |
聚四氟乙烯F4 |
|||||
C2 |
聚全氟乙丙烯F46 |
|||||
C3 |
聚氟合乙烯FS |
|||||
C4 |
聚錄丁橡膠 |
|||||
C5 |
聚氨脂橡膠 |
|||||
|
代號 |
功能 |
||||
E1 |
0.3級 |
|||||
E2 |
0.5級 |
|||||
E3 |
1級 |
|||||
F1 |
4－20Madc,負載≤750Ω |
|||||
F2 |
0-3khz,5v有源，可變脈寬，輸出高端有效頻率 |
|||||
F3 |
RS485接口 |
|||||
T1 |
常溫型 |
|||||
T2 |
高溫型 |
|||||
T3 |
超高溫型 |
|||||
P1 |
1．0MPa |
|||||
P2 |
1．6MPa |
|||||
P3 |
4．0MPa |
|||||
P4 |
16MPa |
|||||
D1 |
220VAC±10％ |
|||||
D2 |
24VDC±10％ |
|||||
J1 |
一體型結構 |
|||||
J2 |
分體型結構 |
|||||
