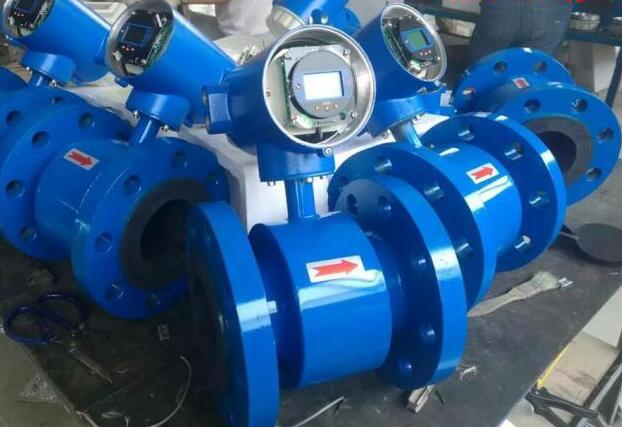

紡織廠污水排放流量計由傳感器和轉換器組成，傳感器安裝在測量管道上，轉換器可以與傳感器組合連接在一起稱為一體型電磁流量計，轉換器被安裝在離傳感器30米內或100米內的場合，兩者間由屏蔽電纜連接稱為分離型污水流量計。采用{世**}新技術。利用恒流低頻三值矩形波或雙頻矩形波勵磁，既有矩形波磁場的{**}點，又克服了正弦波磁場的缺點；還可以消除電源電壓波動、電源頻率變化及勵磁線圈阻抗變化所造成的誤差；并有極好的零點穩定性和不受流體噪聲干擾影響。從而具有高穩定性、高可靠性的特點。紡織廠污水排放流量計測量原理是基于法拉第電磁感應定律，傳感器安裝在測量管道上，轉換器可以與傳感器組合連接在一起稱為一體型污水流量計，轉換器被安裝在離傳感器30米內或100米內的場合，兩者間由屏蔽電纜連接稱為分離型污水流量計。

技術參數：

·公稱通徑：DN6-DN1200

·公稱壓力：0.6 ～4.0MPa （特殊壓力可定制）

·{**}確度：± 0.5%(DN10 — DN250) ；± 1.0%(DN300 — DN1200)

·測量范圍：0 ～12m/s

·測量介質電導率：>20 μs/cm

·介質溫度：-10℃～100℃

·環境溫度：-25℃～60℃

·環境濕度：≤ 95% （相對濕度）

·供電方式：電池供電型電磁流量計擁有3.6V/DC 內置鋰電池供電，連續工作時間大于5年

·電極材料：316L不銹鋼、HC、HB、鈦、鉭、鉑/銥合金

·襯里材料：聚氯丁橡膠、聚氨脂橡膠、PTFE、F46、PFA

·連接方式：法蘭式，插入式

·結構形式：一體型、分體型

·防護等級：IP68

顯示方式：LCD 大屏幕液晶顯示瞬時流量、正向/反向累積總量以及報警提示符

·輸出信號：脈沖輸出0.0001-10m/p 可設置脈沖寬度20ms( 無源光耦輸出）

{**}點:

不受溫度、壓力、密度、鉆度和電導率(不小于低電導率)變化的影響;

傳感器結構簡單，無節流件，不堵塞，故適合于帶有固體顆粒，纖維、漂浮物的測量;

安裝簡單，不需要斷流，現場可帶壓開孔;

轉換器可與傳感器組成一體型或分離型；

零點自校準，消除零偏移，在標定流量范圍內，量程可任意設置;正反流量測量，若無特殊要求，出廠為正向測量;

針對不同的導電介質，儀表系數可修正。

測量不受流體密度、粘度、溫度、壓力和電導率變化的影響；

測量管內無阻礙流動部件，無壓損，直管段要求較低；

系列公稱通徑DN15～DN3000。傳感器襯里和電極材料有多種選擇；

轉換器采用新穎勵磁方式，功耗低、零點穩定、度高。流量范圍度可達1500：1；

轉換器采用16位高性能微處理器，2x16LCD顯示，參數設定方便，編程可靠；

口徑及流量的選擇

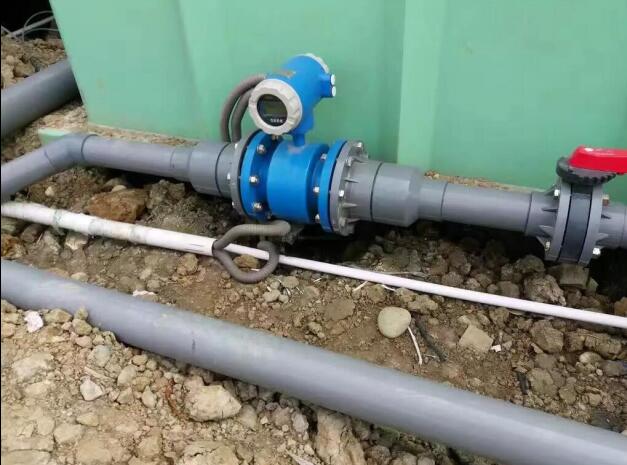

安裝：

1.安裝在外界強電磁場附近，例如，大電動機、大功率變頻器、大變壓器等設備附近，使測量管內流體有強雜散電流，影響測量正確性。建議采用電磁屏蔽、良好接地等措施。

2.流量計上下游直管段長度不夠，流體流動是未充分發展的紊流流動，使感應電動勢改變建議加裝流動調整器。

3.工藝管段有低頻脈動流，例如，攪拌機葉片轉動等，使流量出現低頻振蕩.為此，應將流量計遠離振動源安裝。

4.管道內成為兩相流。例如，被測液體含氣、被測氣體含液，在測量管前未排液和排氣，造成電導率改變，引入測量誤差。流體含固體顆粒，造成漿液噪聲。應加裝排液閥在測量管段處，加裝排氣閥在測量管段高處。

5.流量計沒有良好接地，在受雷電浪涌電流沖擊下?lián)p壞。因此，對污水流量計，必須按產品說明書要求良好接地，并將接地環連接好。

6.選用電極材料不合適，與流體產生電極表面效應。

7.安裝位置不當，例如，在注入藥液點或管道反應器管段的下游，使流體電導率不均勻，引入誤差，為此，注入藥液點或管道反應器管段的下游應有足夠管段以使流體充分混合。

8.安裝在非滿管場所，例如，自上向下的垂直管道上;無背壓的液體直接排人大氣等。

9.安裝的工藝管道與流量計測量管的內徑相差過大，安裝時軸線偏心或安裝的墊片凸入管道。
