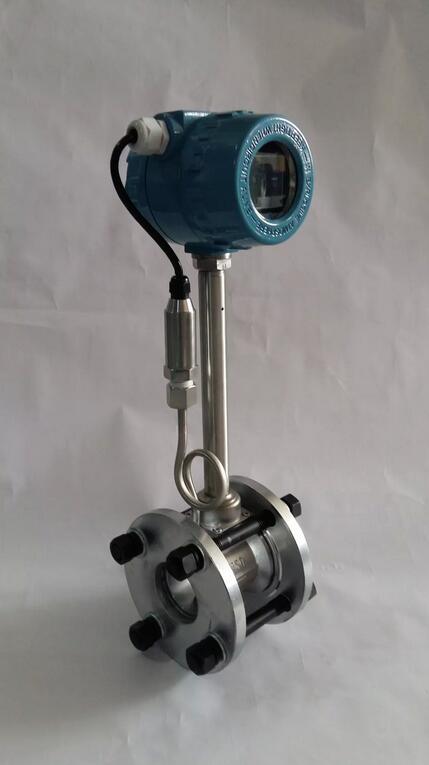

電廠蒸汽鍋爐流量計測量原理

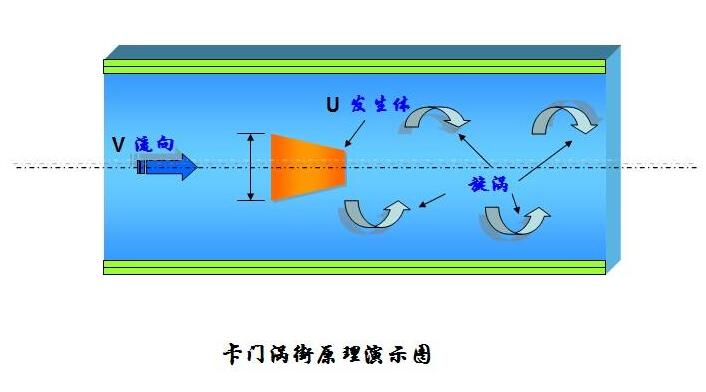

    在流體中設置三角柱型旋渦發生體，則從旋渦發生體兩側交替地產生有規則的旋渦，這種旋渦稱為卡門旋渦，如右圖所示，旋渦列在旋渦發生體下游非對稱地排列。

設旋渦的發生頻率為f，被測介質平均流速為 ，旋渦發生體迎流面寬度為d，表體通徑為D，即可得到以下關系式：

f=SrU1/d=SrU/md 　　　　　　　　　　　　　　　　　　　　（1）

式中　　U1--旋渦發生體兩側平均流速，m/s；

Sr--斯特勞哈爾數；

m--旋渦發生體兩側弓形面積與管道橫截面面積之比

管道內體積流量qv為

qv=πD2U/4=πD2mdf/4Sr 　　　　　　　　　　　　　　　　2

K=f/qv=[πD2md/4Sr]-1 　　　　　　　　　　　　　　　　 3

式中 K－流量計的儀表系數，脈沖數/m3（P/m3）。

K除與旋渦發生體、管道的幾何尺寸有關外，還與斯特勞哈爾數有關。斯特勞哈爾數為無量綱參數，它與旋渦發生體形狀及雷諾數有關，圖2所示為圓柱狀旋渦發生體的斯特勞哈爾數與管道雷諾數的關系圖。ReD=2×104～7×106范圍內，Sr可視為常數，這是儀表正常工作范圍。當測量氣體流量時，VSF的流量計算式為

斯特勞哈爾數與雷諾數關系曲線

式中 qVn，qV--分別為標準狀態下（0oC或20oC，101.325kPa）和工況下的體積流量，m3/h；

Pn，P--分別為標準狀態下和工況下的{**}對壓力，Pa；

Tn，T--分別為標準狀態下和工況下的熱力學溫度，K；

Zn，Z--分別為標準狀態下和工況下氣體壓縮系數。

由上式可見，VSF輸出的脈沖頻率信號不受流體物性和組分變化的影響，即儀表系數在一定雷諾數范圍內僅與旋渦發生體及管道的形狀尺寸等有關。但是作為流量計在物料平衡及能源計量中需檢測質量流量，這時流量計的輸出信號應同時監測體積流量和流體密度，流體物性和組分對流量計量還是有直接影響的。

技術參數

◆測量介質： 氣體、蒸氣

◆口徑規格 法蘭卡裝式口徑選擇 25,32,50,80,100

◆法蘭連接式口徑選擇 100,150,200

◆流量測量范圍 正常測量流速范圍 雷諾數1.5×104～4×106；氣體5～50m/s

◆測量{**}度 1.0級 1.5級

◆被測介質溫度:常溫–25℃～100℃

◆高溫–25℃～150℃ -25℃～350℃

◆輸出信號 脈沖電壓輸出信號 高電平8～10V 低電平0.7～1.3V

◆脈沖占空比約50%,傳輸距離為100m

◆脈沖電流遠傳信號 4～20 mA,傳輸距離為1000m

◆儀表使用環境 溫度:-25℃～+55℃ 濕度:5～90% RH50℃

◆材質 不銹鋼, 鋁合金

◆電源 DC24V或鋰電池3.6V

◆防爆等級 本安型iaIIbT3-T6

◆防護等級 IP65

環境濕度：相對濕度5 ~ 85%

信號遠傳距離：≤500m

信號線接口：內螺紋M20×1.5

直管段長度：上游≥10D 下游≥5D

產品{**}點

1、雙排液晶同時顯示累計流量和瞬時流量;

2、內部鋰電池供電,無需外部電源;

3、鍋爐蒸汽流量計微功耗設計,兩節+3v鋰電池可連續工作一年半以上;

4、傳感器內無可動部件，結構簡單而牢固，壓損小、維擴量小、使用壽命長。

5、鍋爐蒸汽流量計{**}度等級：氣體，指示值的±1.0%;蒸汽，指示值的±1.5%。

6、輸出信號：a.oc門脈沖輸出;　b.電流4-20ma(兩線制/三線制)。

7、電源電壓：+24vdc(需要信號輸出時提供)。

8、介質溫度： 普通型a.-40℃～+130℃;b.-10℃～+250℃;

安裝簡單，維護十分方便。

檢測傳感器不直接接觸被測介質，性能穩定，壽命長。

輸出是與流量成正比的脈沖信號，無零點漂移，{**}度高。

測量范圍寬，量程比可達1：10。

壓力損失較小，運行費用低，更具節能意義。

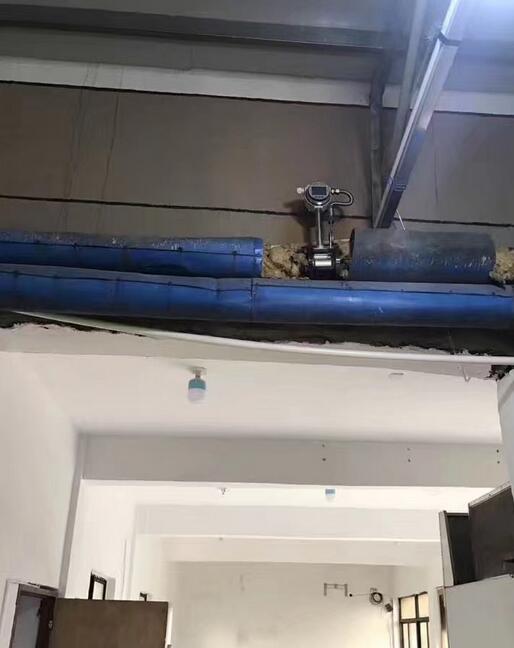

安裝設計

儀表的正確安裝是保障儀表正常運行的重要環節，若安裝不當，輕則影響儀表的使用{**}度，重則會影響電廠蒸汽鍋爐流量計的使用壽命，甚{**}會損壞儀表。

安裝環境要求：

盡可能避開強電設備、高頻設備、強開關電源設備。

儀表的供電電源盡可能與這些設備分離。

避開高溫?zé)嵩春洼椛湓吹闹苯佑绊憽Ｈ舯仨毎惭b，須有隔熱通風措施。

避開高濕環境和強腐蝕氣體環境。若必須安裝，須有通風措施。

流量儀表應盡量避{**}安裝在振動較強的管道上。若必須安裝，須在其上下游 2D 處加設管道緊固裝置，并加防振墊，加強抗振效果。

儀表安裝在室內，安裝在室外應注意防水，特別注意在電氣接口處應將電纜線彎成 U 形，避{**}水順著電纜線進入放大器殼內。

安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。
