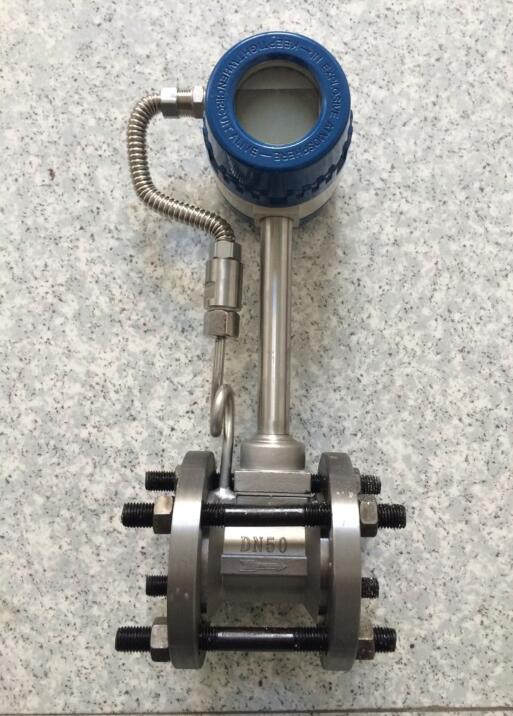

電站鍋爐蒸汽流量計屬于速度式流量計，是運用卡門理論，采用壓電晶體檢測流體通過管道內三角柱時所產生的旋渦頻率，從而測量出流體的流量。電站鍋爐蒸汽流量計具有許多{**}點：準確度高、結構簡單、安裝方便、可靠性好、輸出與流量測量值成正比的脈沖頻率信號、無零點漂移、便于進行流量累積計量、壓力損失小（與節流式流量計相比）等。
{**}點：
1、便于現場安裝的人性化一體式或壁掛設計。
2、溫度、壓力、密度、流量多物理量循環
3、停電記錄功能和歷史記錄查詢
4、探頭密封件選用超軟異型非標金屬片：許多氣體流量計是探頭密封不嚴，造成漏水而報廢的，因?yàn)橐话銖S家都不具備高溫密封測試條件。
5、專為過熱蒸汽設計超高溫探頭，耐溫達450℃：選用進口高溫材料和巧妙結構進行特殊工藝封裝，成為國內封裝技術較{**}先的少數廠家之一
6、探頭采用四片晶體封裝結構，抗震性明顯增強：一般廠家只封裝兩片晶體，而另外兩片主要是防震作用。
7、傳感器的發生體是模注而成，批量生產，成本低：不銹鋼的金加工難度大，沒有一定批量，成本較高，而且外觀不美。
8、蒸汽計算軟件燒制在模塊芯片里，自動顯示質量流量：這套軟件分飽和蒸汽和過熱蒸汽兩個版本，在線顯示溫度、壓力、密度、流量值。
技術參數：
公稱口徑： DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、
DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500、DN600。
◆ 適用范圍：氣體（空氣、燃?xì)�、化學氣體等）、蒸汽（飽和蒸汽、過熱蒸汽）。
◆ 可測介質溫度：-40℃～280℃、-40℃～350℃。
◆ 公稱壓力：≤1.6MPa 、≤2.5MPa 、≤4MPa。
◆ {**}度等級：氣體、蒸汽1.5級。
輸出信號：
電壓脈沖：低電平≤1V，高電平≥6V，脈沖寬0.4ms，負載電阻＞150Ω。
標準電流：4-20mA，轉換{**}度±0.5%滿度值，負載電阻24V-500Ω。
現場液晶顯示：瞬時流量6液晶位顯示（m3/h），轉換{**}度±0.1%；累積流量8位顯示（m3），轉換{**}度±0.1%；
◆ 供電電源：
脈沖輸出：+24VDC，4-20mA輸出
現場液晶顯示：+24VDC 或3.6V 鋰電池。
◆ 環境溫度：電壓脈沖輸出：-30℃—+65℃；4-20mA輸出：-10℃—+55℃；現場液晶顯示：-25℃—+55℃
◆ 表體材料：不銹鋼（1Cr18Ni9Ti）
壓力損失：阻力系數Cd≤2.4
供電電源：12~24V DC
輸出信號：電壓脈沖：低電平≤1V高電平≥6V,4~20mA DC
防護等級：IP65

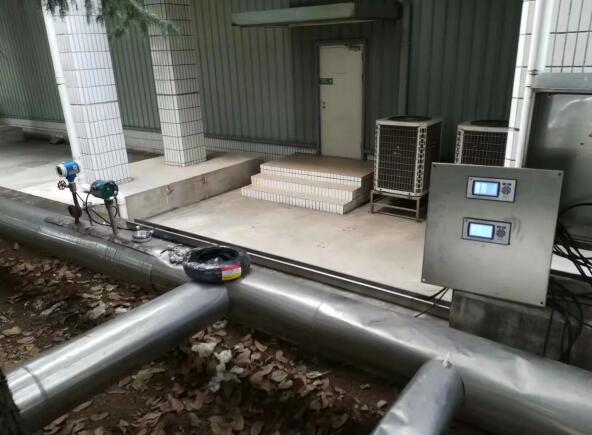

蒸汽流量計安裝步驟：
1.按開口盡寸的要求在管道上進行開口，具使開口的位置滿足直管段的要求。
2.將連接上法蘭的整套流量計放入開好口的管道中。
3.對兩片法蘭兩邊實行點焊定位。將流量計拆下，將法蘭按要求焊接好，并清理管道內所有凸出部分。
4.在法蘭的內槽內裝上與管道通徑相同的密封墊圈，將流量計裝入法蘭中間，并使流量計的流向標與流體方向相同，然后用螺栓連接好。
蒸汽流量計安裝要求：
1.蒸汽流量儀表對安裝點的上下游直管段有一定要求，否則會影響介質在管道中的流場，影響儀表的測量{**}度。
注:調節閥盡可能不安裝在蒸汽流量儀表的上游,而應安裝在蒸汽流量儀表的下游10D處。
2.上、下游配管內徑應相同。如有差異，則配管內徑Dp與蒸汽儀表表體內徑Db,應滿足以下關系0.98Db≤Dp≤1.05Db上、下游配管應與流量儀表表體內徑同心，它們之間的不同軸度應小于0.05Db。
3.儀表與法蘭之間的密封墊，在安裝時不能凸入管內，其內徑應比表體內徑大1-2mm。
