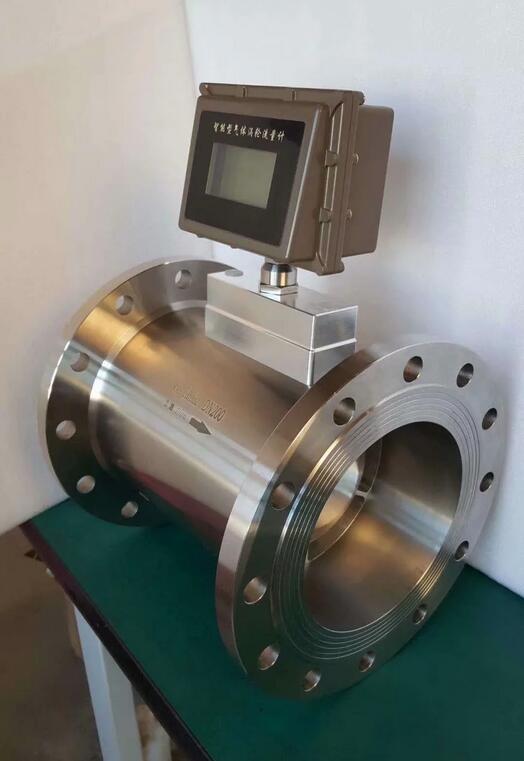

現場顯示型天然氣流量計綜合了氣體力學、流體力學、電磁學等理論而自行研制的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高{**}度、高可靠性的氣體{**}密計量儀表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動低敏感性，現場顯示型天然氣流量計采用先進的超低功耗單片微機技術研制的流量傳感器與顯示積算一體化的新型智能儀表，采用雙排液晶現場顯示，具有機構緊湊、讀數直觀清晰、可靠性高、不受外界電源干擾、抗雷擊、成本低等明顯{**}點。
特點：
采用新型傳感器，始動流量低、壓力損失小、抗振與抗脈動流性能好，不易腐蝕、可靠性好、使用壽命長。
同時顯示流量值與累計流量值，不必輪流切換。
采用抗振探頭，有效消除外界振動影響。
電路采用表面貼裝工藝，結構緊湊，可靠性高。
采用新型微處理器與高性能的集成芯片，運算{**}度高、整機功能強大，性能{**}越。
穩壓補償一體化設計。
采用先進的微功耗高新技術，整機功耗低。
{**}質合金渦輪，具有更高的穩流和耐腐蝕作用
進口{**}質專用軸承，使用壽命長
計量室與通氣室隔{**}，保證了儀表的安全性
儀表整體結構設計合理，動態測量范圍寬，壓力損失小。
表體采用不銹鋼材質，可適用于腐蝕性介質的測量。
現場液晶顯示，脈沖、4-20mA輸出或485通訊，可與工業自動化系統連接。
技術參數：
公稱口徑：管道式：DN10～DN300；
{**}度等級：管道式：±1.5級、±2.5級；
環境溫度：-20℃～50℃；
介質溫度：-20℃～80℃；
大氣壓力：86KPa～106KPa；
公稱壓力：1.6 Mpa 、2.5Mpa 、6.4Mpa ；
防爆等級：ExdIIBT4 ；
連接方式：法蘭連接
直管段要求：氣體：上游直管段應≥10DN，下游直管段應≥5DN ；
顯示方式：（1）遠傳顯示： 脈沖輸出、電流輸出（配顯示儀表）；
（2）現場顯示：8位LCD顯示累積流量，單位（m3） ；
4位LCD顯示瞬時流量，單位（m3/h）、電池電量、頻率、流速 ；
（3）溫度壓力補償型：
A、顯示標準瞬時流量及標準累計流量；
B、顯示當前壓力、溫度、電池電壓；
輸出功能：
（1）脈沖輸出，p-p值由供電電源確定；
（2）4～20mA兩線制電流輸出；
（3）單位體積脈沖輸出及傳感器原始脈沖輸出；
（4）帶有RS485通迅接口；
供電電源：
（1）DC5～24V；
（2）標準型3V鋰電池安裝于儀表內部可連續使用八年以上；
（3）溫壓補償型3V鋰電池安裝于儀表內部可連續使用四年以上；
傳輸距離：傳感器{**}顯示儀距離可達500m ；
儀表類型：
A、現場顯示型：
本智能流量計是采用先進單片微機技術設計的新型流量計顯示儀表，與脈沖信號輸出的流量傳感器（如渦輪、旋渦）配套�？娠@示瞬時流量和累計總量。累計流量：八位數字，小數點后面3位有效數字。瞬時流量：六位數字，可顯示出每升的變化。顯示{**}度：±1個顯示單位。信號輸出：脈沖輸出：1~3000Hz外供+12~+24VDC電源 電流輸出：4~20mA外供+24VDC電源（兩線制）內置2節3V鋰電池并聯供電。當電壓低于2.7V時出現欠壓指示，隔爆型。小信號切除功能。
B、4～20mA輸出型：
工作電壓：外供電+24VDC（兩線制）輸出信號：4~20mA或1-5V、4mA對應流量傳感器零流量，20mA對用流量傳感器zui大流量，流量范圍見流量傳感器銘牌。信號傳輸距離：小于250米。安裝：流量傳感器安裝完后，把放大器擰到渦輪流量傳感器接頭處（m16×1.5螺紋），用手擰到感覺放大器已經到底后把鎖緊螺母帶緊。接線：4~20mA輸出型放大器對外引線為紅線和白線。紅線為電源線，白線為信號線。
C、分體遠傳顯示型：
工作電壓：外電源供電220VAC信號傳輸距離：小于250米顯示儀瞬時四位：累計總量九位顯示顯示儀尺寸：橫式：160mm×80mm豎式：80mm×160mm顯示儀帶4~20mA輸出并能與計算機連接。

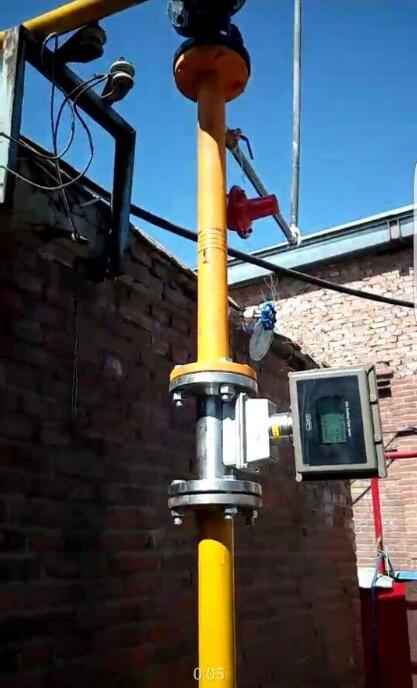

安裝要求：
1·嚴禁流量計在線焊接管道法蘭，應先拆除流量計后，方可焊接。
2.安裝流量計前應將管道內的雜物、焊渣、粉塵清理干凈。
3.為了便于維修，不影響流體正常輸送，建議依照上圖所示設置旁通管道。
4.流量計具有性能{**}越的專用整流器，因此對直管段要求低。僅需前直管段≥2DN，后直管段≥1DN（對前直管段前有彎管、異徑管、調壓閥等安裝方式均適合）。
5.為了防止雜質進入流量計，必須安裝過濾器。
6.流量計應水平安裝。建議在流量計后直管段后側安裝鋼制伸縮器（補償器），伸縮器必須符合管道設計的公稱通徑和公稱壓力的要求。伸縮器是作為管道應力的補償及方便流量計的安裝與拆卸。
