給排水流量計測量原理是法拉第電磁感應定律，傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。流量計主要用于測量封閉管道中的導電液體和漿液中的體積流量。給排水流量計測量管內的導電介質相當于法拉第試驗中的導電金屬桿，上下兩端的兩個電磁線圈產生恒定磁場。當有導電介質流過時，則會產生感應電壓。管道內部的兩個電極測量產生的感應電壓。測量管道通過不導電的內襯（橡膠，特氟隆等）實現與流體和測量電極的電磁隔離。

主要技術數據：

    流量計防護等級。根據國標GB4208-1984約同于國際電工委員會IEC標準（IEC529-7B），外殼防護等級的標準為：IP65為防噴水型，即可允許水龍頭從任何方向?qū)�儀表噴水，噴水壓力為30Kpa。出水量為0.75m3/h，噴水口離儀表距離為3m；IP67為防浸水型，即儀表可全部浸入水中，zui高點應在水下{**}少150cm，持續時間{**}少30min。IP68為潛水型，能長期在水下工作。根據以上規定，在地下安裝易被水淹的儀表應選IP68，儀表在地上安裝的宜選IP65。

產品特點：

1、測量不受流體密度、粘度、溫度、壓力和電導率變化的影響；

2、測量管內無阻礙流動部件，無壓損，直管段要求較低；

3、系列公稱通徑DN15～DN3000。傳感器襯里和電極材料有多種選擇；

4、轉換器采用新穎勵磁方式，功耗低、零點穩定、{**}確度高。流量范圍度可達1500：1；

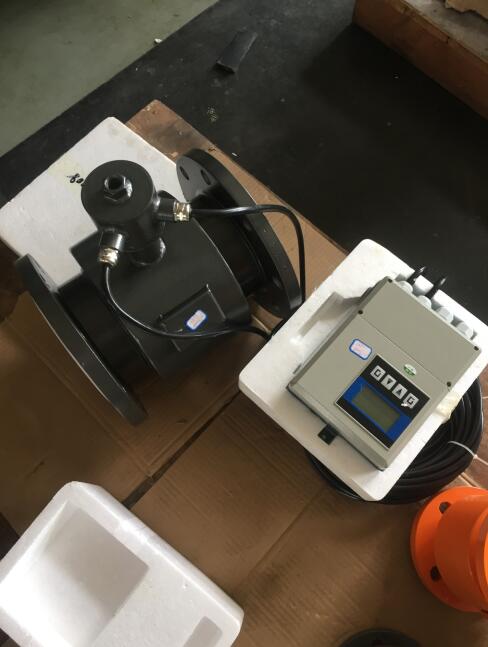

5、轉換器可與傳感器組成一體型或分離型；

6.采用定制的雙層屏蔽電纜

7.可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗低

8.特殊介質測量（如漿液）采用高頻勵磁，消除雜波干擾

9.采用16位嵌入式微處理器，運算速度快，{**}度高

10.全數字處理，抗干擾能力強，測量可靠，{**}度高

11.超低EMI開關電源，適用電源電壓變化范圍大，抗EMC性能好

12.高清晰度背光中文LCD顯示，顯示累積流量、瞬時流量、流速、流量百分比等

13.菜單操作，使用方便，操作簡單，易學易懂

轉換器技術數據

日常維護

    僅需對儀表作周期性直觀檢查，檢查儀表周圍環境，掃除塵垢，確保不進水和其他物質，檢查接線是否良好，檢查儀表附近有否新裝強電磁場設備或有新裝電線橫跨儀表。若是測量介質容易沾污電極或在測量管壁內沉淀、結垢、應定期作清垢、清洗。

故障查找

    流量計開始投運或正常投運一段時間后發現儀表工作不正常，應{**}先檢查流量計外部情況，如電源是否良好、管道是否泄露或處于非滿管狀態、管道內是否有氣泡、信號電纜是否損壞、轉換器輸出信號（即后位儀表輸入回路）是否開路。切記盲目拆修流量計。

傳感器檢查

測試設備：500MΩ{**}緣電阻測試儀一臺，萬用表一只。

轉換器檢查

如判定是轉換器故障，經檢查外部原因沒問題的情況下，請與電磁流量計生產廠家，廠家一般會采取更換線路板的方式解決。

電極的維護

1.在使用流量計之前，要先用標準的PH值溶液來標定流量計。標定之后在操作之前，大家一定要注意先用蒸餾水把流量計的電極清洗一遍，然后再用測液清洗再一次清洗電極。

2.如果不使用電磁流量計，要取下流量計電極的時候，大家要注意不要讓電極的觸感器與硬物碰撞了，否則只要是出現損傷都會影響到電極的使用的。

3.使用流量計結束之后，大家要把流量計的電極套給套上，里面少放一些飽和溶液，只要保證電極的球泡是濕潤的可以了，但是記住不要放在蒸餾水中浸泡。

4.平常要注意電極保持干凈，不要讓它的兩邊輸出出現了短路的情況，不然的話會使得測量不準確，影響流量計的使用的。

其實，維護流量計電極的方法還有很多，大家在使用過程中要多加注意，不要因?yàn)樽约阂稽c(diǎn)小小的疏忽造成了流量計日后無法正常使用。

測試步驟：

（1）在管道充滿介質的情況下，用萬用表測量接線端子A、B與C之間的電阻值，A-C、B-C之間的阻值應大{**}相等。若差異在1倍以上，可能是電極出現滲漏、測量管外壁或接線盒內有冷凝水吸附。

（2）在襯里干燥情況下，用MΩ表測A-C、B-C之間的{**}緣電阻（應大于200MΩ）。再用萬用表測量端子A、B與測量管內二只電極的電阻（應呈短路連通狀態）。若{**}緣電阻很小，說明電極滲漏，應將整套流量計返廠維修。若{**}緣有所下降但仍有50MΩ以上且步驟（1）的檢查結果正常，則可能是測量管外壁受潮，可用熱風機對外殼內部進行烘干。

（3）用萬用表測量X、Y之間的電阻，若超過200Ω，則勵磁線圈及其引出線可能開路或接觸不良。拆下端子板檢查。

（4）檢查X、Y與C之間的{**}緣電阻，應在200MΩ以上，若有所下降，用熱風對外殼內部進行烘干處理。實際運行時，線圈{**}緣性下降將導致測量誤差增大、儀表輸出信號不穩定。

（5）如判定傳感器有故障，請與流量計生產廠家，一般現場無法解決，需到廠家維修。
