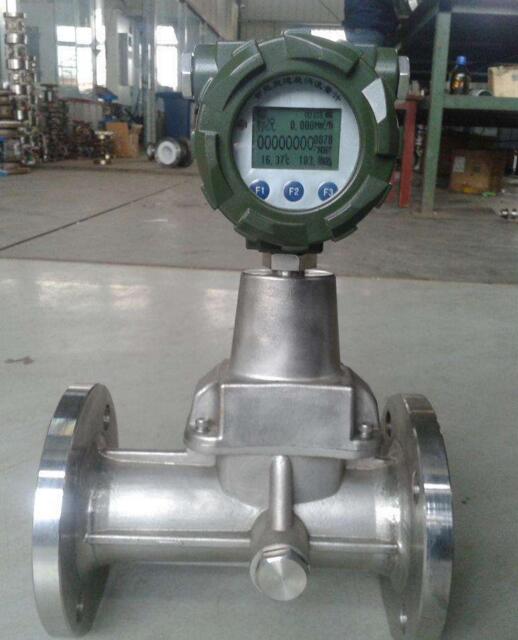

蒸汽鍋爐天然氣流量計由壓電傳感器檢測到的微弱電壓信號經過放大、濾波、整形后，變成頻率與流量成正比的脈沖信號，然后由顯示儀計數顯示。顯示儀配有外輸接口，輸出各種信號。對測量的氣體介質可進行溫度和壓力的補償，轉換為標準狀況下的體積流量，并顯示。蒸汽鍋爐天然氣流量計帶溫度、壓力補償功能，將工況流量直接轉換成標況流量，流量計采用功能強大的新型微處理器，運算{**}度高，性能可靠，微功耗，內外電源自動切換工作。
天然氣流量計流量計液晶一體顯示瞬時流量，累積流量，壓力值，溫度值，測量{**}度高，始動流量低、壓力損失小，不易腐蝕、可靠性好、使用壽命長，法蘭安裝，鋰電池電源雙供電，安裝維護方便！
特點：
內置式壓力、溫度、流量傳感器，安全性能高；
結構緊湊，無機械可動部件，傳感器及顯示一體化，外形美觀；
特有的壓力、溫度傳感器故障自診斷功能，并清晰簡明地顯示于LCD屏和上位機的界面中；
智能流量積算儀可以任意角度定位（轉動角約為350°），使流量計在各種安裝條件下的讀數更方便更直接；
規格齊全，從DN15～DN300，滿足用戶的各種管徑和流量的需要；
具有485通信接口，可遠傳被測介質的溫度、壓力、瞬時流量、標準體積總量等儀表有關參數，傳輸距離≤1.2km；
采用雙傳感器、新型信號處理放大器和{**}特的濾波技術，有效地剔除了壓力波動和管道振動所產生的干擾信號，大大提高了流量計的抗干擾能力，使小流量具有出色的穩定性；
進口{**}質專用軸承，使用壽命長
計量室與通氣室隔{**}，保證了儀表的安全性
節流小，對環境條件要求少，對流量計的前后直管段安裝要求低（前為≥3DN 、后為≥1DN），水平或傾斜安裝都能準確計量；該流量計的安裝、使用及維護特別方便；
具有功能強、流量范圍寬、操作維修簡單，安裝使用方便等{**}點
技術參數：
儀表口徑及連接方式 |
15、20、25、32、40、50、65、80、100、150、200、250、300采用法蘭連接 |
25、40可采用螺紋連接 |
|
{**}度等級 |
±1.5%R、±1%R |
量程比 |
1:10；1:20；1:30 |
顯示方式 |
寬屏顯示器同時顯示瞬時流量、日累積流量、總累積流量、溫度、壓力、時間、日期、電池電量 |
儀表材質 |
表體：304不銹鋼；葉輪：防腐ABS或{**}質鋁合金；顯示器：鑄鋁 |
溫度、壓力傳感器 |
內置 |
被測介質溫度（℃） |
-30℃～+80℃ |
環境條件 |
介質溫度：-30℃～+80℃，相對濕度5％～90％，大氣壓力86～106Kpa |
通訊信號 |
三線制工況脈沖、三線制標況脈沖、三線制4-20mA、RS485協議、IC卡信號 |
供電電源 |
內置鋰電池、外供24VDC雙供電 |
傳輸距離 |
≤1000m |
信號線接口 |
內螺紋M20×1.5 |
專業等級 |
ExdIIBT6 |
防護等級 |
IP65 |
主要應用場合：
餐飲、賓館等行業的燃?xì)馍虡I(yè)結算，輸配管網燃?xì)庥?jì)量，燃?xì)庹{(diào)壓站計量，工業和民用鍋爐等燃?xì)庥?jì)量。是石油、化工、電力、冶金、工業鍋爐等工業、行業的燃?xì)庥?jì)量和城市天然氣、燃?xì)庹{(diào)壓站封閉管道中低粘度氣體的體積流量和總量及燃?xì)鉄嵊?jì)量的理想氣體流量檢測儀表。
安裝說明：
傳感器按流向標志可在垂直、水平或任意傾斜位置上安裝；
當管線較長或距離振動源較近時，應在流量計的上、下游安裝支撐，以消除管線振動的影響；
傳感器的安裝地點應有足夠的空間，以便于流量計的檢查和維修，并應滿足流量計的環境要求；
應避{**}外界強磁場的干擾；
在室外安裝使用時，應有遮蓋物，避{**}烈日曝曬與雨水浸蝕，影響儀表使用壽命；
管線試壓時，應注意智能型流量計所配置壓力傳感器的壓力測量范圍,以{**}過壓損壞壓力傳感器。
應注意安裝應力的影響，安裝流量計上游和下游管道應同軸，否則會產生剪切應力。安裝流量計的位置應考慮密封墊片的厚度，或在下游側安裝一個彈性伸縮節。
安裝流量計之前應先清除管道中的焊渣等雜物。
投入運行時，應緩慢開啟流量計上、下游閥門，以{**}瞬間氣流過急而沖壞起旋器。
用戶不得自行更改防爆系統的接線方式和任意擰動各個輸出引線接頭；
流量計運行時，不允許隨意打開后蓋改動儀表參數，否則影響流量計的正常工作；
定時檢查流量計法蘭處的泄漏情況。
