管道安裝蒸汽流量計是基于卡門渦街原理而研制成功的一種具有國際先進水平的新型流量計。由于它具有其他流量計不可兼得的{**}點，自七十年代以來得到了迅速發展，據有關資料顯示，現在日本，歐美等發達{國**}使用蒸汽流量計的比例大幅度上升，已廣泛應用于各個{**}域。將在未來流量儀表中占主導地位，廣泛運用與科研、工業、商業以及生活的各個{**}域。

產品特點

表體均采用304不銹鋼硅溶膠工藝{**}鑄而成，性能穩定，外觀{**}美。

不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫，高壓；

DN15-DN25三角柱采用冷鑲技術，產生信號{**}準，穩定。解決了流量計小口徑測量不準確的問題。

無可動部件、無孔洞縫隙設計，產品無磨損、耐臟污，無須機械維修，使用壽命長；

傳感器輸出脈沖頻率，其頻率與被測流體的實際流量成線性，零點無漂移，性能穩定。

溫壓補償一體化設計；

現場顯示型流量計采用智能軟件中文操作，氣液通用，可選多種流量單位（m3/h，t/h，t/m，kg/h等）多種算法（常規體積流量，常規質量流量，常規氣體體積流量，飽和蒸汽溫度補償，飽和蒸汽壓力補償，過熱蒸汽溫壓補償?shù)龋�，操作簡單，適用廣泛；可對儀表系數非線性進行修正，提高測量{**}度。

同時顯示流量值與累計流量值,不必輪流切換；

采用消擾路和抗振動探頭，配合表體抗干擾的設計，抗環境振動性能好。

采用抗振動探頭，有效消除外界振動影響；

測量{**}度高，通常液體的測量{**}度為±1％；氣體的測量{**}度為±1.5％。

采用分體式信號轉換器，電纜zui長100米；

量程比寬達20：1；

儀表整體結構設計合理，動態測量范圍寬，壓力損失��；

表體采用不銹鋼材質，可適用于腐蝕性介質的測量；

現場液晶顯示，脈沖、4～20mA輸出或485通迅，可與工業自動化系統連接。

參數

1、口徑：DN10～DN3000mm

2、公稱壓力：0.1～2.5MPa

3、工況溫度：-30～+450℃

4、{**}度：±1.5%FS

5、輸出信號：4～20mA二線制；脈沖0～1000HZ；RS232/RS485(或按用戶要求協商提供)

6、防護等級：IP65 IP67

7、防爆標志：本安型ExiallCT4；隔爆型ExdllCT4

8、執行標準：企標Q/BET05-06

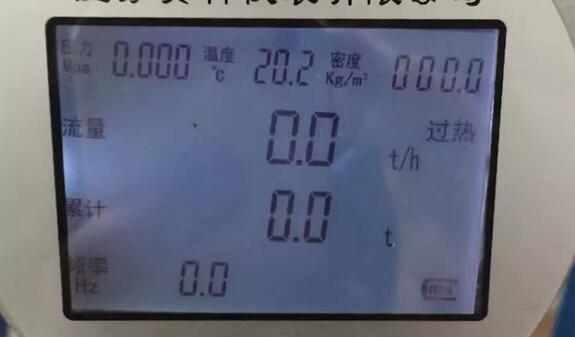

9、表頭顯示：累積流量；瞬時流量；工況溫度；工況壓力（溫壓補償式才有）；棒狀滿量程百分比；故障自檢

10、公稱通徑：卡裝式：DN10～DN300； 插入式：DN350～DN1000； 法蘭式：DN10～DN3000

11.脈沖占空比約50%,傳輸距離為100m；

12.材質 不銹鋼, 鋁合金；

13.電源 DC24V或鋰電池3.6V；

安裝要求：

　　1． 蒸汽流量計對安裝點的上下游直管段有一定要求，否則會影響介質在管道中的流場，影響儀表的測量{**}度。儀表的上下游直管段長度要求。

　　注:調節閥盡可能不安裝在蒸汽流量儀表的上游,而應安裝在蒸汽流量儀表的下游10D處。

　　2． 上、下游配管內徑應相同。如有差異，則配管內徑Dp與蒸汽儀表表體內徑Db,應滿足以下關系0.98Db≤Dp≤1.05Db上、下游配管應與流量儀表表體內徑同心，它們之間的不同軸度應小于0.05Db。

　　3． 儀表與法蘭之間的密封墊，在安裝時不能凸入管內，其內徑應比表體內徑大1-2mm。

（二）蒸汽流量計安裝環境要求：

　　1． 盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。

　　2． 避開高溫熱源和輻射源的直接影響。若必須安裝，須有隔熱通風措施。

　　3． 避開濕環境和強腐蝕氣體環境。若必須安裝，須有通風措施。

　　4． 蒸汽流量儀表應盡量避{**}安裝在振動較強的管道上。若必須安裝，須在其上下游2D處加設管道緊固裝置，并加防振墊，加強抗振效果。

　　5． 儀表安裝在室內，安裝在室外應注意防水，特別注意在電氣接口處應將電纜線彎成U形，避{**}水順著電纜線進入放大器殼內。

　　6． 儀表安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。

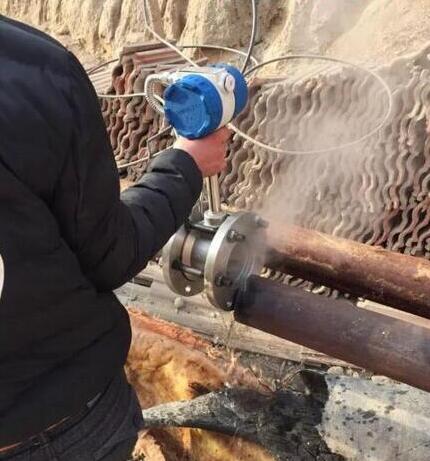

（三）蒸汽流量計的安裝步驟

　　1．按開口盡寸的要求在管道上進行開口，具使開口的位置滿足直管段的要求。

　　2．將連接上法蘭的整套流量計放入開好口的管道中。

　　3．對兩片法蘭兩邊實行點焊定位。將流量計拆下，將法蘭按要求焊接好，并清理管道內所有凸出部分。

　　4．在法蘭的內槽內裝上與管道通徑相同的密封墊圈，將流量計裝入法蘭中間，并使管道安裝蒸汽流量計的流向標與流體方向相同，然后用螺栓連接好。

(四）蒸汽流量計在水平管道上的安裝：

　　測量氣體流量時，若被測氣體含有少量的液體，流量計應安裝在管線的較高處。

（五）蒸汽流量計在垂直管道的安裝：

　　測量氣體時，蒸汽流量計可以安裝在垂直管道上，流向不限。 若被測氣體中含有少量的液體，氣體流量應由下向上。 測量液體流向時，液體流向應由下向上。

（六）蒸汽流量計安裝中應注意的事項

　　1.流量計的安裝必須按要求進行,避{**}因安裝不當對儀表造成損傷,以及影響計量{**}度.

　　2.流量計應盡量避{**}安裝在架空較長的管道上,由于管道的下垂容易造成流量計與法蘭間的密封泄漏.若必須安裝時,須在流量計的上下游2D處分別設置管道支撐點.

　　如果被測量介質需要進行溫度壓力補償時(如蒸汽、壓縮空氣)，則測壓點應在流量計下游約束~5D處，測溫點應在流量計流量下游4~8D處。

　　3.在測量蒸汽的管道中，為了防止轉換器溫度過，儀表連接桿少半不要保溫為了方便觀察和接線，流量計的表頭在原有的位置上可進行360度旋轉，在調整好位置后，把鎖緊螺母擰緊即可。如果流量計的表頭安裝方向朝下時，須用防水膠帶把瑣緊螺母纏繞密封好。
