燃?xì)夤艿懒髁勘?/span>利用機械測量元件把流體連續不斷地分割成單個已知的體積部分，根據計量室逐次、重復地充滿和排放該體積部分流體的次數來測量流量體積總量。

    當被測流體流經流量計時，流體的動壓力使進出口間形成一個差壓而推動腰輪旋轉當流體推動D2軸上腰輪反時針方向轉動時，圖1A,與之相連的驅動齒輪帶動D1鈾上的腰輪順時針轉動，轉動90o后成為圖1C狀態，上邊的腰輪受流體推動顧時針轉動，驅動齒輪帶動下邊腰輪反時針旋轉，腰輪旋轉360o時，有四倍于計量室有效容積的流體排出流量計。這樣，兩個腰輪交換驅動旋轉，隨著腰輪的轉動，流體經由計量室不斷排出流量計。腰輪每轉一圈排出的流體體積是一個固定值，即排出量與腰輪軸轉數成正比，通過腰輪軸及其它傳動機構，將旋轉的次數減速后傳遞到積算顯示部分。正是燃?xì)夤艿懒髁勘?/span>的這種工作原理決定了這種流量計只要計量室內部配合間隙設計、組裝合理，它就會有較高的{**}度和較低的啟步流量，這一特性在民用小區燃?xì)庥?jì)量中極為重要，它既滿足了居民正常用氣時的計量{**}度，又克服了其它類型流量汁對居民用氣低峰時微小氣量的無能為力。

產品特點：

◆結構簡單而牢固，無可動部件，可靠性高，長期運行十分可靠。

內部轉子經{**}密加工和平衡測試，無接觸旋轉，良好的油潤滑，確保流量計{**}度不變，工作壽命長。

◆安裝簡單，維護十分方便。

流量計前后不需要直管段，可以安裝在環境狹窄的場合。

◆檢測傳感器不直接接觸被測介質，性能穩定，壽命長。

始動流量小，量程比寬，適合于計量符合變動大的氣體流量。

◆輸出是與流量成正比的脈沖信號，無零點漂移，{**}度高。

計量度不受壓力和流量變化的影響，性能穩定，壽命長。

◆測量范圍寬，量程比可達1:10。

通用性好，所有羅茨流量傳感器均可使用通用的附件。

◆壓力損失較小，運行費用低，更具節能意義。

電路采用表貼安裝工藝，結構緊湊、抗干擾能力強、可靠性高。

◆在一定的雷諾數范圍內，輸出信號頻率不受流體物理性質和組分變化的影響，儀表系數僅與漩渦發生體的形狀和尺寸有關，測量流體體積流量時無需補償，調換配件后一般無需重新標定儀表系數。

技術參數

◆測量介質： 氣體

◆口徑規格：DN10-300

◆測量{**}度 1.0級 1.5級

◆被測介質溫度:常溫–25℃～100℃

◆輸出信號 脈沖電壓輸出信號 高電平8～10V 低電平0.7～1.3V

◆流量計脈沖占空比約50%,傳輸距離為100m

◆脈沖電流遠傳信號 4～20 mA,傳輸距離為1000m

◆使用環境 溫度:-25℃～+55℃濕度:5～90% RH50℃

◆材質 不銹鋼, 鋁合金

◆電源 DC24V或鋰電池3.6V

消耗功率 外電源：<1W ，內電源：<0.3mW鋰電池可用二年以上

輸出信號 頻率信號 ，4-20mA電流信號：對應流量Q～Qmax，20mA對應流量可由用戶自己設定

通訊 RS485通訊、Modbus通訊，可傳輸瞬時流量、累積流量計、壓力和溫度參數

顯示器顯示 瞬時流量、溫度、壓力、累積流量計

傳感器材質 鋁合金殼體（PN≤1.6Mpa）， 不銹鋼外殼（PN≤4.0Mpa）， PN>4.0Mpa為特殊規格請?jiān)谟嗀洉r(shí)注明

安裝方式 法蘭連接

防爆標志 ExdIIBT4

防護等級 IP65

注意事項:

（1）安裝管道前，管道要清掃。被測介質不潔凈時，要加過濾器。否則渦輪、軸承易被卡住，測不出流量來。

（2）拆裝流量計時，對磁感應部分不能碰撞。

（3）投運前先進行儀表系數的設定。仔細檢查，確定儀表接線無誤，接地良好，方可送電。

（4）安裝流量計時，前后管道法蘭要水平，否則管道應力對流量計影響很大。

安裝注意的要{**}

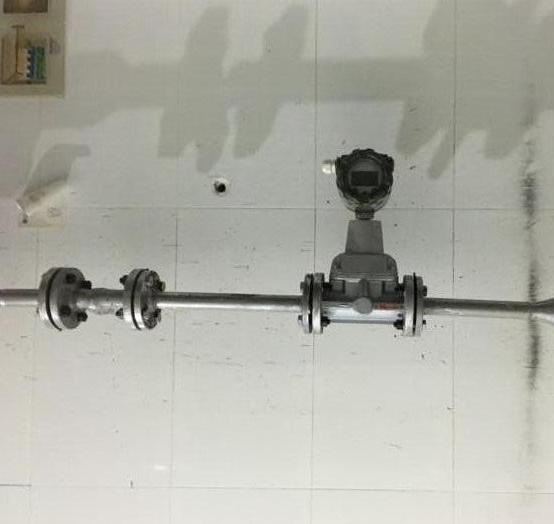

1、合理選擇安裝場所和環境

避開強電力設備，高頻設備，強電源開關設備；避開高溫?zé)嵩春洼椛湓吹挠绊懀�避開強烈震動場所和強腐蝕環境等，同時要考慮安裝維修方便。

2、上下游必須有足夠的直管段

若傳感器安裝點的上游在同一平面上有二個90°彎頭，則：上游直管段≥25D，下游直管段≥5D

若傳感器安裝點的上游在不同平面上有二個90°彎頭，則：上游直管段≥40D，下游直管段≥5D

調節閥應安裝在傳感器的下游5D以外處，若必須安裝在傳感器的上游，傳感器上游直管段應不小于50D，下游應有不小于5D。

3、安裝點上下游的配管應與傳感器同心，同軸偏差應不小于0.5DN

4、管道采取減振動措施

傳感器盡量避{**}安裝在振動較強的管道上，特別是橫向振動。若不得已要安裝時，必須采取減振措施，在傳感器的上下游2D處分別設置管道緊固裝置，并加防振墊。
