鍋爐蒸汽表是測量流量的差壓發生裝置，配合各種差壓計或差壓變送器可測量管道中各種流體的流量。標準孔板流量計節流裝置包括環室孔板，噴嘴等�？装辶髁坑嫻�(jié)流裝置與差壓變送器 配套使用，可測量蒸汽、氣體的流量，廣泛應用于石油、化工、冶金、電力、供熱、供水等{**}域的過程控制和測量。
鍋爐蒸汽表是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償?shù)男乱淮髁坑嫞?/span>鍋爐蒸汽表用先進的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便。
特點：
▲節省安裝構造易于復制，簡略、結實，功能不變牢靠，運用刻日長，價錢低價。
▲孔板核算采用國際規范與加工
▲使用局限廣，悉數單相流皆可測量，局部混相流亦可使用。
▲規范型節省安裝無須實流校準，即可投用。

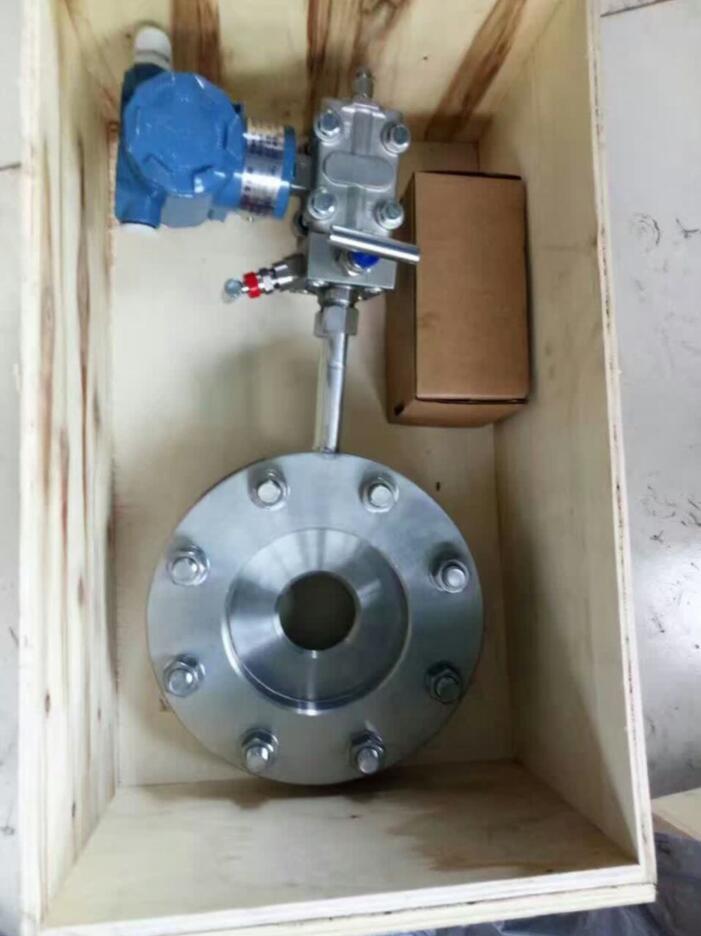

▲一體型孔板裝置更簡略，無須引壓管，可直接接差壓變送器和壓力變送器。
▲采用進口單晶硅智能差壓傳感器
▲高{**}度，完善的自診斷功能
▲智能孔板流量計智能孔板流量計其量程可自編程調整。
▲智能孔板流量計可同時顯示累計流量、瞬時流量、壓力、溫度。
▲具有在線、動態全補償功能外，智能孔板流量計還具有自診斷、自行設定量程。
▲配有多種通訊接口
▲穩定性高
▲量程范圍寬、大于10：1
▲節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格低廉。
▲孔板計算采用國際標準與加工
技術參數
1.公稱直徑： 15 mm ≤DN≤1200mm
2.公稱壓力：PN≤10MPa
3.工作溫度：－50℃≤t≤550℃
4.量程比：1:10， 1:15
5.{**}度：1.5級
選型
型號 |
說 明 |
||||||||
DS1801KBZQ |
節流裝置 |
||||||||
|
代號 |
按其結構特征的兩大基本分類 |
|||||||
|
K |
孔板 |
|||||||
|
P |
噴嘴等 |
|||||||
|
代號 |
公稱壓力（105Pa） |
|||||||
|
2.5 |
2.5 |
|||||||
|
10 |
10 |
|||||||
|
16 |
16 |
|||||||
|
25 |
25 |
|||||||
|
64 |
64 |
|||||||
|
100 |
100 |
|||||||
|
200 |
200 |
|||||||
|
代號 |
口徑 |
|||||||
|
10～1600 |
10～1600mm |
|||||||
|
代號 |
按其結構形式細分 |
|||||||
|
H |
標準孔板(環室) |
|||||||
|
Y |
標準孔板(法蘭) |
|||||||
|
K |
標準孔板(鉆孔) |
|||||||
|
I |
ISA 1932噴嘴 |
|||||||
|
L |
長徑噴嘴 |
|||||||
|
W |
文丘利噴嘴 |
|||||||
|
G |
經典文丘利管 |
|||||||
|
S |
雙重孔板 |
|||||||
|
Q |
圓缺孔板 |
|||||||
|
Z |
錐形入口孔板 |
|||||||
|
R |
1/4圓孔板 |
|||||||
|
P |
偏心孔板 |
|||||||
|
N |
整體(內藏)孔板 |
|||||||
|
X |
楔形孔板 |
|||||||
|
T |
不在上述之列的特殊節流裝置 |
|||||||
|
代號 |
介質 |
|||||||
|
1 |
液體 |
|||||||
|
2 |
氣體 |
|||||||
|
3 |
蒸汽 |
|||||||
|
4 |
高溫液體 |
|||||||
|
代號 |
補償形式 |
|||||||
|
N |
不帶壓力、溫度補償 |
|||||||
|
P |
帶壓力補償輸出 |
|||||||
|
T |
帶溫度補償輸出 |
|||||||
|
Q |
帶壓力、溫度補償輸出 |
|||||||
|
代號 |
變送器差壓量程范圍 |
|||||||

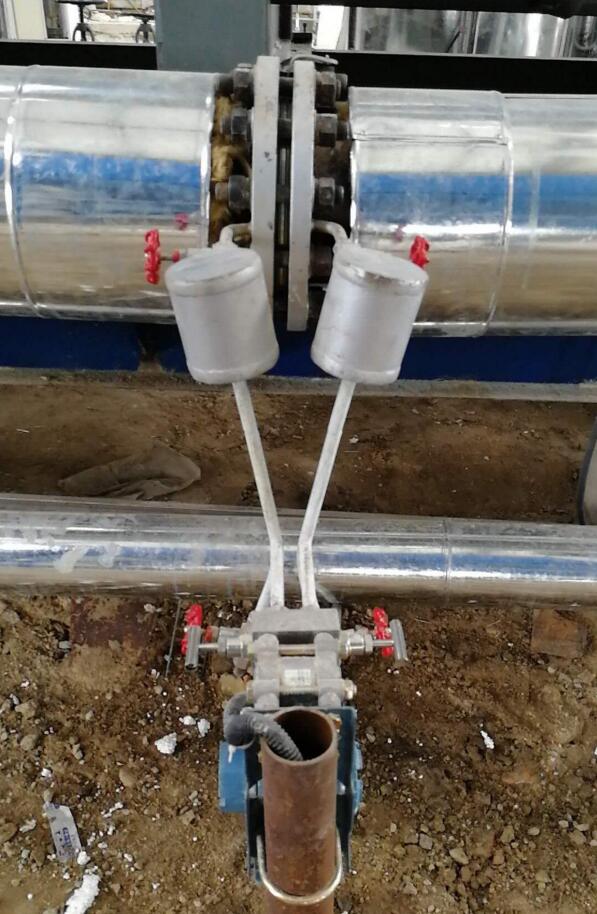

安裝對管道的要求：
（1）．流量計安裝時應配有一段測量管,{**}少保持前10DN、后5DN的等徑直管段，以提高測量{**}度。
（2）．在流量計前后若需安裝閥門，選閘閥且在運行中全開；調節閥則應在下游5DN之后的管路中。
（3）．引壓管路的內徑與管路長度和介質臟污程度有關，通常在45米以內用內徑為8-12mm的管子。
（4）．測量液體流量時引壓管水平段應在同一水平面內。若是在垂直管道上安裝節流件，引壓短管之間相距一定的距離（垂線方向），這對差壓變送器的零點有影響，應通過“零點遷移”來校正。
（5）．引壓管路應有牢固的支架托承，兩根取壓管路應盡可能互相*近并遠離熱源或震動源，測量水蒸汽流量時，應用保溫材料一同包扎，必須時（如氣溫0℃以下）加伴熱管防止結冰。在測量臟污流量時，應附設隔離器或沉降器。
（6）．引壓管路內必須始終保持單相流體狀態。被測流體是氣體時，引壓管路（包括差壓計的壓力腔）內全部是氣相；被測流體是液體時，引壓管路內全部是液相，不能有氣泡。為此應在引壓管路的zui低點裝排水閥或在zui高點裝排氣閥，在新裝或檢修差壓變送器時時應特別注意。
