排污流量計測量原理
排污流量計的測量原理是法拉第電磁感應定律，即導體在磁場中作切割磁力線運動時，在導體中便會產生感應電勢，其大小與磁場的磁感應強度、導體在磁場內的有效長度及導體的運動速度成正比。同理，在磁場中作切割磁力線運動的導電液體，也會在液體中產生感應電勢。
感應電勢的方向由右手定則確定，其大小由下式?jīng)Q定:
E= BDV (1)式中:1偽感應電勢;11為磁感應強度;I偽管道直徑;偽管道內的流體速度。
流量幾等于流體流速與管道截面積的乘積，即
q=πD2V (2)
(2) 將式((2壯人式((1 }可得
q =(πD/4B) E (3)
由式((3河知，在磁感應強度B不變且管道直徑
D}確定時，流量與感應電勢呈線形關系。
技術參數
.公稱通徑系列 DN （ mm ）： 10 、 15 、 20 、 32 、 40 、 50 、 65 、 80 、 100 、 125 、 150 、 200 、 250 、 300 、 350 、 400 、 450 、 500 、 600 、 800 、 1000 、 1200 。
.流動方向：正、反凈流量。
.量程比： 150 ： 1 。
.重復性誤差：測量值的± 0 。 1%
.{**}確等級： 0.5 級、 1.0 級（管道式）
.被測介質溫度：普通橡膠襯里： -20 ～ +60 ℃
.高溫橡膠襯里： -20 ～ +90 ℃
.聚四氟乙烯襯里： -30 ～ +100 ℃
.高溫型四氟襯里： -30 ～ +180 ℃。
.額定工作壓力：管道式： DN6 ～ DN80 ≤ 1.6Mpa, DN100 ～ DN250 ≤ 1.0Mpa,DN300 ～ DN1200 ≤ 0.6Mpa 。
.流量測量范圍：流量測量范圍對應流速范圍是 0.1 ～ 15m/s
.電導率范圍：被測流體電導率≥ 5us/cm( 一體式 ) ，大多數以水為成分的介質，其電導率在 200 ～ 800 μ s/cm 范圍內，均可測量其流量。
.電流輸出： 0 ～ 10mA 時，負載電阻為 0 ～ 1.5k Ω； 4 ～ 20mA 時，負載電阻為 0 ～ 750k Ω
.供電電源： 85 ～ 265V ， 45 ～ 63Hz 。
.直管段長度：管道式：上游≥ 5DN ，下游≥ 2DN 。
.連接方式：流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合 GB11988 的規定。
.防爆標志： mdIIBT4 。
.環境溫度： -25 ～ 60 ℃
.相對濕度： 5% ～ 95%
.消耗總功率：小于 20 瓦。

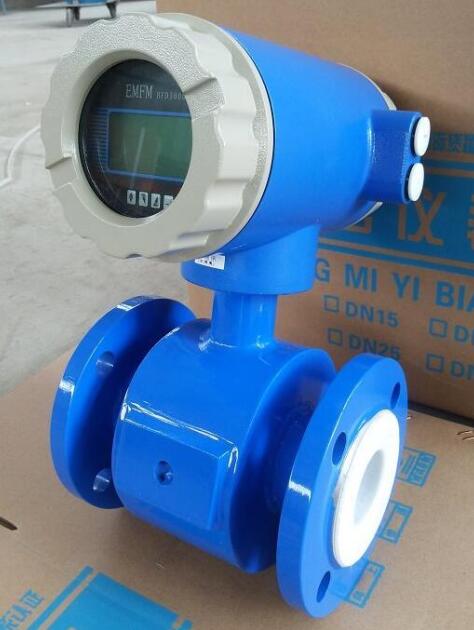

排污流量計內部結構
排污流量計主要由磁路系統、測量導管、電極、襯里、外殼以及轉換器等部分組成。
1.磁路系統
用于產生均勻的直流或交流磁場。工業生產用的電磁流量計，大多采用SOHzT頻電源激勵產生交變磁場。
2.測量導管
為使磁力線通過測量導管時磁通不被分路并減少渦流，測量導管必須采用不導磁、低導電率、低導熱率和具有一定機械強度的材料制成，一般可選用不銹鋼(1 (}gN}Ti)、玻璃鋼、鋁及其他高強度塑料等。
3.電極
電極作用是把由液體切割磁力線所產生的感應電勢引出。為避{**}影響磁通分布，電極一般選擇非導磁、耐腐蝕、耐磨材料，如不銹鋼(1 (}gNjTi}對于腐蝕性較強的介質，可選用欽、鉑、鍍金等。
4.襯里
為確保感應電勢不被金屬測量導管管壁短路，在測量導管的內側及法蘭密封面上必須附著一層{**}緣的襯里。為增加測量導管的耐磨與耐腐蝕性，襯里一般均選用具有耐腐蝕、耐磨、耐高溫的材料，如聚氨脂橡膠、氯丁橡膠、聚四氟乙烯等。
廢水流量計{**}點
(1)由于測量導管內部沒有活動或突出部件，測量壓力損失極小。
(2)一般情況，只要是導電率大于5 X 10-異an的液體均可測量。被測介質可以是含有固體顆�；驊腋∥锏牧黧w、泥漿等，也可以是酸、堿等腐蝕性液體。
(3)流量計輸出信號不受液體溫度、壓力、密度等影響，且輸出電流與體積流量成線性關系。
(4)量程比較高，可達100 '1;測量口徑范圍大，能測1 mm.r2m以上;測量{**}度一般{**}于0.500}
（5）流量計反應迅速，可以測量脈動信號。

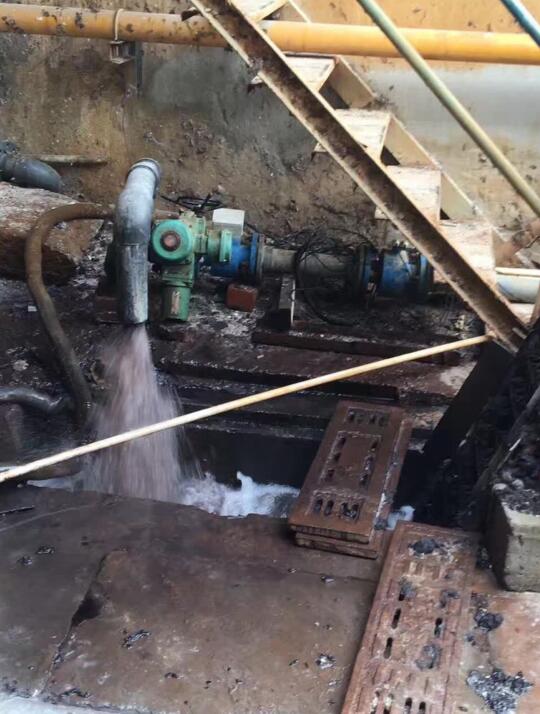

安裝注意事項
(1)為減少干擾，流量計應安裝在沒有強電場的環境，附近也不應有大的用電設備。
(2)需將傳感器的“地”與轉換器的“地”用一根導線連接起來，并用接地線將其深埋地下。
(3)在電磁流量計安裝完畢后，應測量一下接地電阻，接地電阻越小越好。若阻值偏大，通常的做法是將傳感器和轉換器分別接地，可減少由雜散電流引起的干擾電勢。
(4)為防止傳感器中沉積物或氣泡積存，傳感器好垂直安裝，被測液體自下而上流動。如條件不允許，也應使傳感器低于出口管，以{**}積存氣體;同時應保證測量電極在同一水平線上。
(S)電極要求與襯里齊平，以便流體通過時不受阻礙。電極的安裝位置宜在管道的水平方向，以防止沉淀物堆積在電極上而影響測量{**}度。
(6)為保證被測液體流速分布軸對稱，傳感器前應有一定長度的直管段。上流側如有彎頭、三通、異徑管等，傳感器前應有5倍管徑的直管段，如有各種閥門，應有10倍管徑的直管段;下流側的直管段可以短于上流側。
(7)為方便檢修傳感器，可增加旁路管，這樣只要關閉傳感器兩端管道上閥門就可以進行調零操作。
(8）信號線應單{**}穿人接地鋼管，不允許和電源線穿在一個鋼管里。信號線一定要用屏蔽線，長度不得大于30m若要求加長信號線，必須采用一定的措施，如采用雙層屏蔽電纜、屏蔽驅動等。
(9)被測液體的流動方向應為傳感器規定的方向，否則流量信號相移180幾相敏檢波不能檢出流量信號，儀表將沒有輸出。
(10)被測流體的流速也有一定的限制，低流諫不能低干儀表量程的10 },高流諫不韶討10 m/ s
