化工污水排放流量計是LCD背光顯示滿足現場顯示的同時,還可以輸出4～20mA電流信號,采用16位嵌入式微處理器，運算速度快, {**}度高，可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功耗低。化工污水排放流量計可測量一般導電液體的流量外,,還可測量液固兩相流,高粘度液流等
化工污水排放流量計分類：

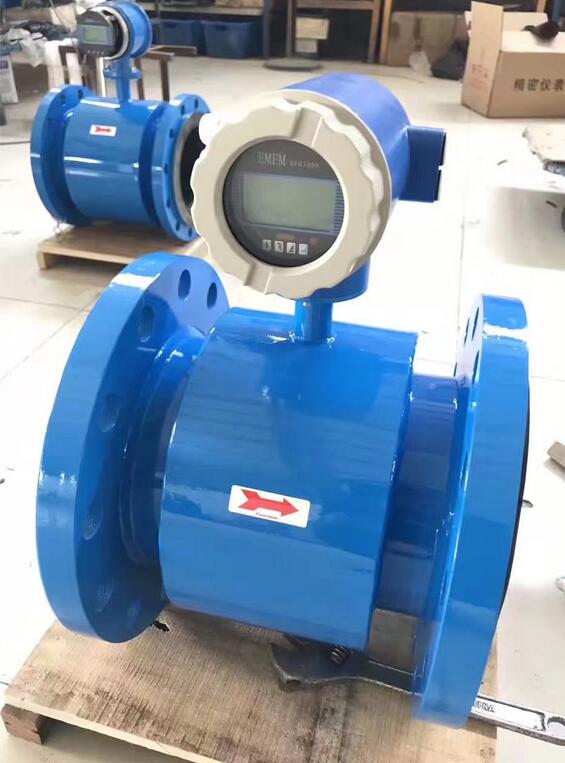

流量計由傳感器和智能信號轉換器組成，根據轉換器與傳感器的裝配形式可分為一體式和分體式二種結構。
一體式: 轉換器與傳感器直接裝配成一個整體，不可分離。常用于環境狀況較好的現場。
分體式: 轉換器通過一根專用電纜與傳感器組成一臺產品，傳感器安裝在現場，轉換器安裝在條件較好的場所。常用于環境狀況較差的現場，如地井里，高溫旁，人員不便到達的地方。
技術參數：
適用管徑 |
DN15～DN2600（DN25以下為非標） |
電極材料 |
316L（不銹鋼）、HC（哈氏C）、HB（哈氏B）、Ti（鈦）、Ta（鉭） |
適用介質 |
導電率>5us/cm的液體 |
測量范圍 |
0．1～10m/s（可擴展到15m/s） |
量程上限 |
0.5～10m/s,推薦1～5m/s |
{**}度等級 |
0.3級、0.5級、1.0級（隨口徑區分） |
輸出信號 |
4～20mADC,負載≤750Ω；0～３KHz,5V有源，可變脈寬，有效頻率輸出：RS485接口 |
工作壓力 |
1.0MPa,1.6MPa,4.0MPa,16MPa（特殊） |
流體溫度 |
-20℃～80℃,80℃～130℃，130℃～180℃ 參考襯里材質 |
環境溫度 |
傳感器-40℃～80℃;轉換器-15℃～50℃ |
環境溫度 |
≤85％ＲＨ（20℃時） |
電纜出口尺寸 |
M20×1.5 |
供電電源 |
220VAC±10%;50Hz±1Hz;24VDC±10% |
功 耗 |
≤8Ｗ |
外殼防護等級 |
一體式：IP65分體式：傳感器IP68轉換器IP65 |
接地環材質 |
1Cr18Ni9Ti（不銹鋼）、HC（哈氏C）、Ti（鈦）、Ta（鉭）、Cu（銅） |
連接法蘭 |
國標GB9119-88（DIN2051,BS4504） |
特點：
◆{**}度高，穩定性好，不受被測液體溫度、壓力、密度、粘度和導電率變化的影響。
◆傳感器結構簡單，無節流裝置，不堵塞，適合各種含有固體顆粒、纖維、懸浮物的液體測量。
◆接液材質可有多種選擇，能用于各種腐蝕性液體測量。
◆可水平、垂直、傾斜方式安裝，只要保證測量管內充滿液體和沒氣泡即可。
◆現場液晶顯示瞬時流量、累積流量、流量百分比、流體流速、故障報警。
◆故障自診斷，可實現空管判斷報警、勵磁故障報警、超量程報警、輸出信號故障報警。
◆可正向流量累積、反向流量累積、雙向流量差累積。
◆計量單位、小數點位自動轉換。
◆測量范圍寬，量程比100∶1，量程可修改。
◆現場可零點校準，不影響測量{**}度。
◆功耗低，小于7W。
◆中文菜單，可按提示進行參數查看和修改，四個按鍵功能由軟件隨時設定，方便易學。

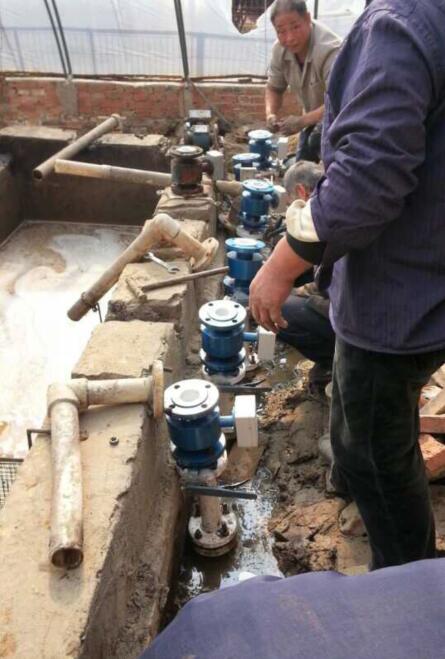

為了正確的測量，在選擇管道上位置時應注意以下幾點要求：
（1）傳感器既可以在垂直管道上安裝，也可以在水平或傾斜管道上安裝，但要求二電極的中心連線處于水平狀態。
（2）介質在安裝位置應該保證滿管流動，避{**}不滿管及氣體附著在電極上。
（3）對于液固兩相流體，采用垂直安裝，使傳感器襯里磨損均勻，延長使用壽命。
（4）流量計安裝位置介質不滿管時，可采取抬高流量管后端管路的方法，使其滿管，嚴禁在管道高點和出水口安裝流量計。
（5）修改管道的安裝方法：當介質流速達不到要求時，應當選用較小口徑的流量計，這時應使用異徑錐形管或修改部分管道，使其與傳感器同口徑，但前后直管段{**}少須滿足：前直管段≥5DN，后直管段≥2DN（DN為管徑）。
