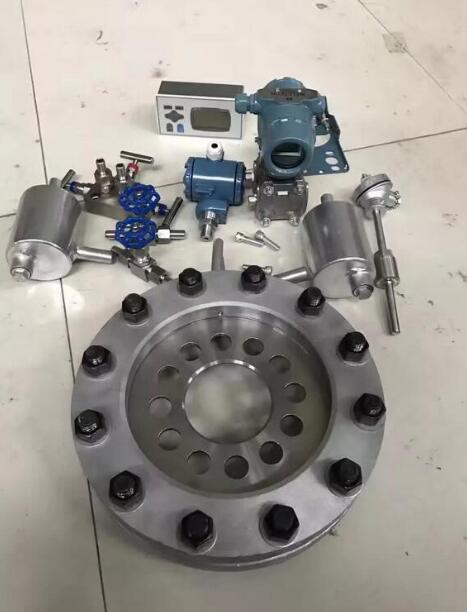

孔板蒸汽流量計是將標準孔板與多參數差壓變送器（或差壓變送器、溫度變送器及壓力變送器）配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽的流量，孔板蒸汽流量計是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償?shù)男乱淮�流量�?jì)，孔板蒸汽流量計用先進的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便。廣泛應用于石油、化工、冶金、電力、供熱、供水等{**}域的過程控制和測量。

特點：

▲節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格低廉。

▲孔板計算采用國際標準與加工

▲應用范圍廣，全部單相流皆可測量，部分混相流亦可應用。

▲標準型節流裝置無須實流校準，即可投用。

▲安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器。

▲采用進口單晶硅智能差壓傳感器

▲高{**}度，完善的自診斷功能

▲其量程可自編程調整。

▲可同時顯示累計流量、瞬時流量、壓力、溫度。

▲具有在線、動態全補償功能外，智能孔板流量計還具有自診斷、自行設定量程。

▲配有多種通訊接口

▲穩定性高

技術指標：

1.公稱直徑： 15 mm ≤DN≤1200mm

2.公稱壓力：PN≤10MPa

3.工作溫度：－50℃≤t≤550℃

4.量程比：1:10， 1:15

5.{**}度：0.5級，1級

選型

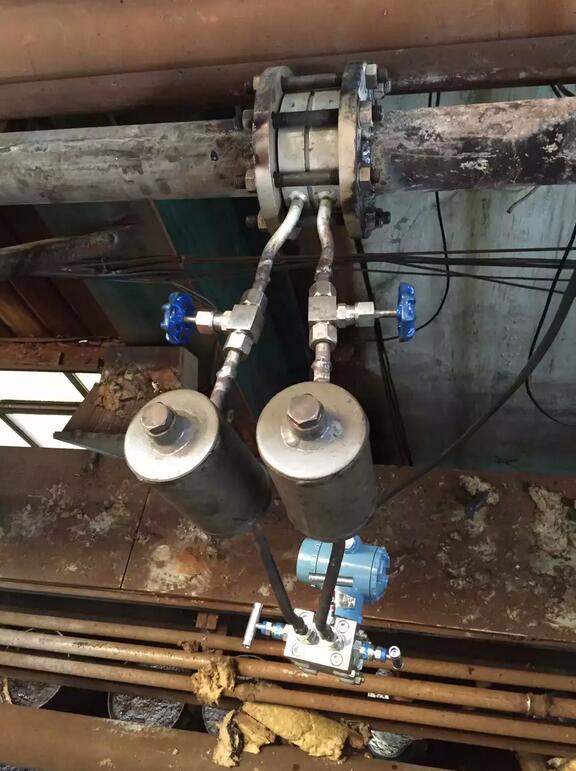

安裝基本要求：

　　孔板蒸汽流量計計量{**}度高，穩定性好，適用于貿易結算，安裝不受外界信號干擾，耐壓耐高溫的一種產品：

（1）．對于新設管路系統，必須先經掃線后再安裝標準孔板，以防管內雜物堵塞或損傷標準孔板。

（2）安裝前應仔細核對標準孔板的編號、位號、規格是否與管道情況、流量范圍等參數相符。在取壓口附近標有“+”的一端應與流體上游管段聯接，標有“—”的一端應與流體下游管段聯接。

（3）．標準孔板的中心線應當與管道中心線同軸。

（4）．孔板流量計安裝時應配有一段測量管,{**}少保持前10DN、后5DN的等徑直管段，以提高測量{**}度。

（5）．在孔板流量計前后若需安裝閥門，選閘閥且在運行中全開；調節閥則應在下游5DN之后的管路中。

（6）．引壓管路的內徑與管路長度和介質臟污程度有關，通常在45米以內用內徑為8-12mm的管子。

（7）．測量液體流量時引壓管水平段應在同一水平面內。若是在垂直管道上安裝節流件，引壓短管之間相距一定的距離（垂線方向），這對差壓變送器的零點有影響，應通過“零點遷移”來校正。

（8）．引壓管路應有牢固的支架托承，兩根取壓管路應盡可能互相*近并遠離熱源或震動源，測量水蒸汽流量時，應用保溫材料一同包扎，必須時（如氣溫0℃以下）加伴熱管防止結冰。在測量臟污流量時，應附設隔離器或沉降器。

（9）．引壓管路內必須始終保持單相流體狀態。被測流體是氣體時，引壓管路（包括差壓計的壓力腔）內全部是氣相；被測流體是液體時，引壓管路內全部是液相，不能有氣泡。為此應在引壓管路的zui低點裝排水閥或在zui高點裝排氣閥，在新裝或檢修差壓變送器時時應特別注意。
