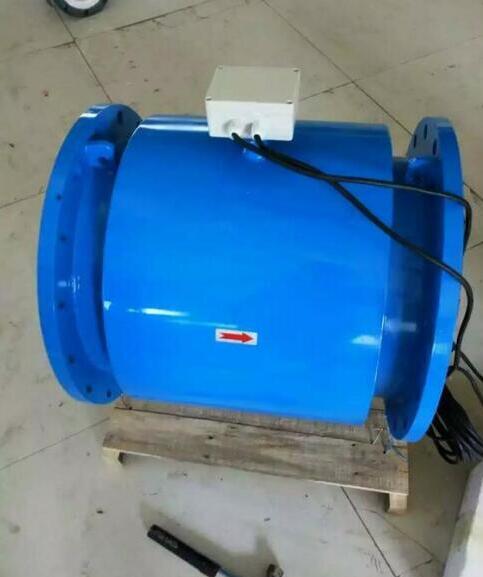

水處理流量計采用16位嵌入式微處理器，運算速度快, {**}度高，可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功耗低。高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。水處理流量計廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等{**}域的流量計量。
產品特點
結構簡單，牢固可靠，使用壽命長。
測量管內無活動部件和阻力部件，無壓損，不會產生阻塞。
測量可靠，抗干擾能力強。
體積小，重量輕，安裝方便。
質量好，流量計經久耐用。
安裝方便、維護量小、測量范圍寬。
全數字量處理，抗干擾能力強，測量可靠，{**}度高、流量測量范圍可達150：1
超低EMI開關電源，適用電源電壓變化范圍大，抗EMI性能好。
采用SMD器件和表面貼裝（SMT）技術，電路可靠性高。
管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。
在現場可根據用戶實際需要在線修改量程。
測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。
技術參數
| 公稱通徑 （特殊規格可定制） |
管道式：DN10～DN3000 | |
| 插入式：DN200～DN3000 | ||
| 流動方向： | 正，反，凈流量 | |
| 量程比： | 150：1 | |
| 重復性誤差： | 測量值的±0.1% | |
| {**}度等級： | 管道式：0.5級，1.0級 | |
| 被測介質溫度： | 普通橡膠襯里：－20～＋60℃ | |
| 高溫橡膠襯里：－20～＋90℃ | ||
| 聚四氟乙稀襯里：－30～＋100℃ | ||
| 高溫型四氟襯里：－20～＋180℃ | ||
| 額定工作壓力： （高壓可定制） |
DN6－DN80：≤1.6MPa | |
| DN100－DN250：≤1.0MPa | ||
| DN300－DN1200：≤0.6MPa | ||
| 流速范圍： | 0.1－15m/s | |
| 電導率范圍： | 被測流體電導率≥5μs/cm | |
| 電流輸出： | 負載電阻 | 0～10mA：0～1.5kΩ |
| 4～20mA：0～750 kΩ | ||
| 數字頻率輸出： | 輸出頻率上限可在1～5000HZ內設定帶光電隔離的晶體管集電極開路雙向輸出。外接電源≤35V導通時集電極*大電流為250mA | |
| 供電電源： | AC220V、DC24V或3.6V電池 | |
| 要求直管段長度 | 上游≥5DN，下游≥2DN | |
| 連接方式： | 流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合GB11988的規定 | |
| 防爆等級： | mdIIBT4 | |
| 防護等級： | IP65，特殊訂制*高可達IP68 | |
| 環境溫度： | －25～＋60℃ | |
| 相對溫度： | 5%～95% | |
| 消耗總功率： | 小于20W | |
安裝要求：
1、環境選擇
應盡量遠離具有強電磁場的設備，如大型電機、大型變壓器、大型變頻器等。安裝場所不應有強烈震動，管道固定牢靠，環境溫度變化不大(防止固液兩相變化)。安裝環境應便于安裝和維護。
2、位置選擇
安裝位置必須保證管道內始終充滿被測液體。
選擇液體流動脈沖小的地方，應遠離泵和閥門、彎頭等局部阻力件。
測量雙相(固、液和氣、液)液體時，應選擇不易引起相分離的地方。
被測管道內徑或周長容易測量，并且橢圓度應較小。
3、直管段長度
傳感器安裝管道上游側直管段長度應大于或等于10D，下游側應不小于5D(D為被測管道通徑)。
選型
| 型號 | 說明 | |||||||||||||
| DS1801DC — | □ | □ | -□ | □ | □ | □ | □ | □ | -□ | □ | □ | □ | □ | |
| 通徑 | 10-2200mm | |||||||||||||
| 組合 | S | 一體型 | ||||||||||||
| L | 分體型 | |||||||||||||
| 電極材料 | M | 不銹鋼 | ||||||||||||
| T | Ti（鈦） | |||||||||||||
| D | Ta（鉭） | |||||||||||||
| H | 哈氏合金 | |||||||||||||
| P | Pt鉑 | |||||||||||||
| N | Ni鎳 | |||||||||||||
| 輸出方式 | 0 | 無輸出 | ||||||||||||
| 1 | 4-20mA/1-5KHz | |||||||||||||
| 2 | 4-20mA | |||||||||||||
| 襯里材料 | X | 橡膠 | ||||||||||||
| F | 聚四氟乙烯 | |||||||||||||
| P | 聚乙烯 | |||||||||||||
| J | 聚氨酯橡膠 | |||||||||||||
| 就地顯示 | 0 | 無就地顯示 | ||||||||||||
| 1 | 就地顯示 | |||||||||||||
| 通訊方式 | 0 | 無通訊 | ||||||||||||
| 1 | RS485 | |||||||||||||
| 2 | RS232 | |||||||||||||
| 3 | Mobdus | |||||||||||||
| 4 | Hart | |||||||||||||
| 接地 | 0 | 無接地環 | ||||||||||||
| 1 | 有接地環 | |||||||||||||
| 2 | 有接地電極 | |||||||||||||
| 上限流量 | （n） | 上限流量（量程）m3/h | ||||||||||||
| 工稱壓力 | A | 0.6MPa | ||||||||||||
| B | 1.0 MPa | |||||||||||||
| C | 1.6 MPa | |||||||||||||
| D | 2,5 MPa | |||||||||||||
| 測量{**}度 | 1 | 0.2 | ||||||||||||
| 2 | 0.5 | |||||||||||||
| 3 | 1 | |||||||||||||
| 介質溫度 | L | 0-80度 | ||||||||||||
| H | 0-150度 | |||||||||||||
| 供電方 | DC | 24V直流電源 | ||||||||||||
| AC | 220V交流電源 | |||||||||||||
