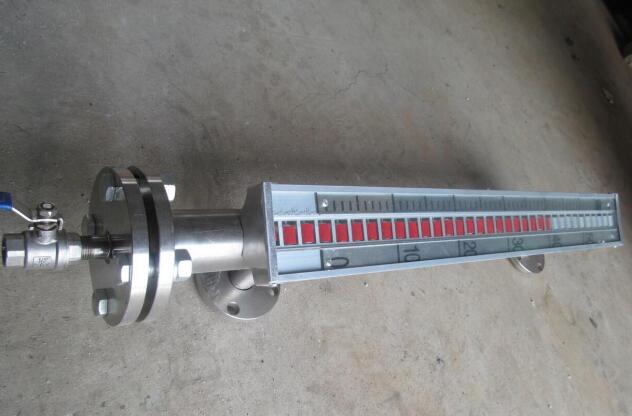

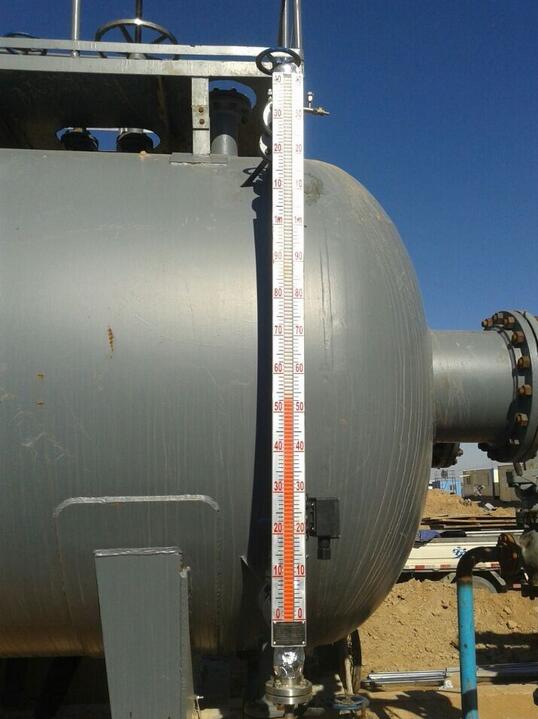

柴油液位計可直接用來觀察各種容器內介質的液位高度。它適用于石油、化工等工業{**}域的液位指示，該液位計結構簡單，觀察直觀、清晰，不堵塞、不滲漏，安裝方便，維修簡單。液位計上、下端安裝法蘭與容器相連接構成連通器，透過面板可直接觀察到容器內液位的實際高度。

    柴油液位計根據浮力原理和磁性耦合作用原理工作的。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的磁鋼通過磁耦合傳遞到現場指示器，驅動紅白翻柱轉180°，當液位上升時，翻柱由白色轉為紅色，當液位下降時翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。

特點:

適用范圍廣、安裝形式多樣，適合任何介質的液位、界面的測量

被測介質與指示結構完全隔離，密封性能好，防泄露、適應高壓、 高溫、腐蝕條件下的液位測量，可靠性高  集現場指示、遠傳變送、報警控制開關于一體且可自由調整，功能齊全

雙色指示帶夜光、連續直觀、醒目、測量范圍大，觀察 方向可任意改變

耐振動性能好，能適應液位波動大的情況下工作

結構簡單，安裝方便，維護費用低  帶{**}美的磁鋼校正器，現場隨意校調

零部件采用1Cr18Ni9Ti、316L、304不銹鋼內襯PTFE、PVC、PP等材料及進口元件，具有*的可靠、穩定及抗腐蝕性能。其特點十分顯著：

設計簡單、緊湊、堅固可靠、壽命長、無維護工作量能長年在戶內、外安裝使用

參數

測量范圍：150～8000mm，對中心距超過8000mm的或遠輸條件不允許超過長度的柴油液位計可采用分段制造。

工作壓力：0.6；1.0；2.5；4.0；6.4；10Mpa

工作溫度：-25℃～70℃ F ：120℃；G：200℃；H：450℃

{**}確度:±10mm

介質密度: 0.5～2.0g/cm3

介質密度差: ≥150kg/m3(測量界位)

環境振動：頻率≤25Hz 振幅≤0.5mm

跟隨速度: ≤0.08m/s

介質粘度: ≤0.4Pa.s,對于粘度大的介質或測量溫度低時易結晶的介質,可選

過程連接:旁路側面安裝法蘭:DN25,PN1.0或PN1.6、 PN2.5、PN4.0、PN6.4、PN10

開關選項：可選擇普通型、防爆型

變送器選項：可選干簧管液位變送器  可選磁致伸縮液位變送器  可選全表顯示

安裝方式 側裝式、{**}裝式、底裝式

防護等級 IP65

防爆等級 ibⅡCT4（本安型）、dⅡBT4（隔爆型）

傳輸方式 4～20mA 或 開關量

選型

選型須知：

1、安裝方式： 側裝式    {**}裝式

2、測量介質：比如水、油、其他化工溶劑及液體原料

3、材質要求：比如304不銹鋼、316L不銹鋼、PP、PVC (如果用戶不清楚，在提供相關參數后，可由我我司技術人員幫助選擇地)

4、測量介質溫度：溫度的不同決定了浮子和顯示面板的材料類型的不同選擇。冬天溫度過低時，就需要加裝電位熱或蒸汽夾套進行保溫，液位計可以測量的介質溫度-20℃~500℃。

5、工作壓力：壓力的大小決定了主導管的厚度及焊接等加工工藝的不同。液位計可測量的介質*高的壓力可以達到10MPa。

6、連接方式：{**}裝式磁翻板液位計系列產品一般情況下是采用DN80或DN100的連接法蘭，側裝式磁翻板液位計采用的連接方式有三種：法蘭連接（比如DN25）、卡箍連接、螺紋連接。

7、測量范圍：1.側裝式因?yàn)槭峭ㄟ^上下兩個導管與需測量容器相連，因此其測量范圍就是兩個導管中心之間的距離，簡稱中心距。
