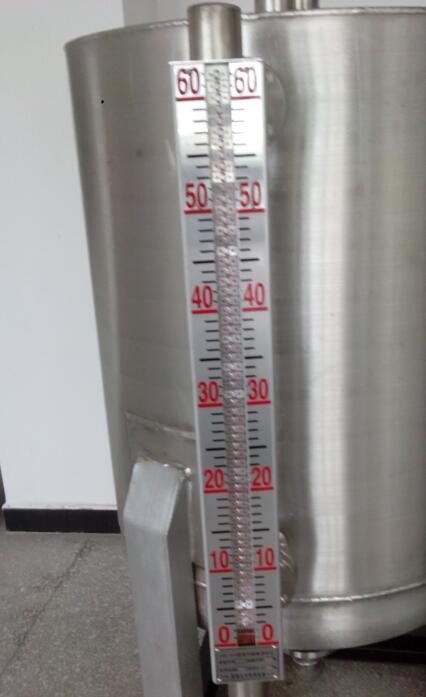

儲罐液位計結構基于旁通管原理，主導管內的液位和容器設備內的液位高度一致，根據阿基米德定理，磁性浮子在液體中產生的浮力和重力平衡，浮子浮在液面上，當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的{**}久磁鋼通過磁耦合驅動指示器內的紅白翻柱翻轉180°。當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。

儲罐液位計主要技術指標:

1、量程范圍：測量范圍：300~18000mm

2、介質密度（g/cm3）：0.5～2

3、介質粘度： ≤0.02Pa.S

4、工作溫度℃：-40～350

5、工作壓力：≤2.5MPa（普通型）

                 ≤10.0MPa（高壓型）

                 ≤32.0MPa（超高壓型）

                 ≤2.5MPa（防腐型）

6、測量{**}度：≤±10

7、安裝方式：側裝、{**}裝式

8、防護等級：IP65

9、防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）

10、傳輸方式：4～20mA 或 開關量

11、接口法蘭：根據{國**}化工部、機械部及美制標準，可以結合用戶的需要特殊定制。

訂貨須知（訂貨時請?zhí)峁┫铝袛?shù)據）

●型號規格

●被測介質名稱及密度

●測量范圍

●法蘭標準及連接形式

●工作壓力

●介質溫度

●配套儀表及附件

●特殊要求

儲罐液位計特點

1、適用范圍廣、安裝形式多樣，適合任何介質的液位、界面的測量。

2、被測介質與指示結構完全隔離，密封性能好，防泄露、適應高壓、 高溫、腐蝕條件下的液位測量，可靠性高。

3、耐腐蝕。

4、防爆

5、集現場指示、遠傳變送、報警控制開關于一體且可自由調整，功能齊全 　雙色指示帶夜光、連續直觀、醒目、測量范圍大，觀察方向可任意改變。

6、耐振動性能好，能適應液位波動大的情況下工作 　結構簡單，安裝方便，維護費用低。

儲罐液位計使用及維護

1、本體周圍不容許有導磁物質接近，禁用鐵絲固定，否則會影響儲罐液位計的正常工作；

2、如用戶自行采用伴熱管路時，必須選用非導磁材料，如紫銅管等。伴熱溫度根據介質情況確定；

3、安裝必須垂直，磁翻板液位計與容器引管間應裝有球閥，便于檢修和清洗；

4、介質內不應含有固體雜質或磁性物質，以{**}對浮子造成卡阻；

5、使用前應先用校正磁鋼將零位以下的小球置成紅色，其它球置成白色；

6、打開底法蘭，裝入磁性浮子（注意：重端帶磁性一端向上，不能倒裝。）；

8、應根據介質情況，不定期清洗主導管清除雜質；

9、對超過一定長度（普通型>3米、防腐型>2米）的液位計，需增加中間加固法蘭或耳攀作固定支撐，以增加強度和克服自身重量；

10、液位計的安裝位置，應避開或遠離物料介質進出口處，避{**}物料流體局部區域的急速變化，影響液位測量的準確性；
