質量是企業的命脈、市場是企業的前景、在這個競爭激勵的時代、我們一定會認真做好每一臺表、我們 的宗旨就是：讓客戶用的滿意、用的放心、用的省心。

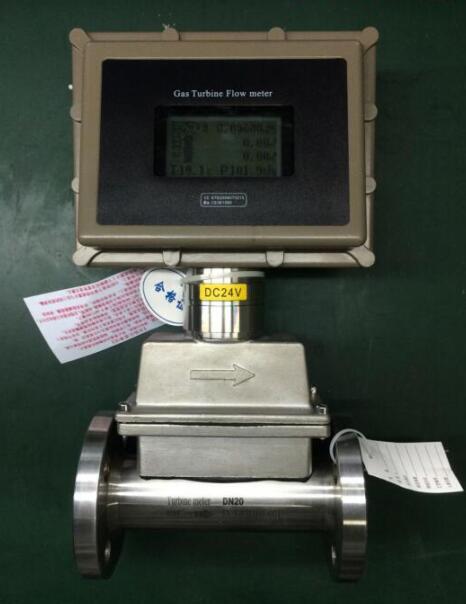

鍋爐管道天然氣流量計是新型速度式儀表，液晶一體顯示瞬時流量，累積流量，壓力值，溫度值，測量{**}度高，始動流量低、壓力損失小，不易腐蝕、可靠性好、使用壽命長，法蘭安裝，鋰電池電源雙供電，安裝維護方便！鍋爐管道天然氣流量計是石油、化工、電力、冶金、工業鍋爐等工業、行業的燃氣計量和城市天然氣、燃氣調壓站封閉管道中低粘度氣體的體積流量和總量及燃氣熱計量的理想氣體流量檢測儀表。
管道天然氣流量計特點：
★無機械可動部件，耐腐蝕，穩定可靠，壽命長，長期運行無須特殊維護；
★采用16位電腦芯片，集成度高，體積小，性能好，整機功能強；
★采用雙檢測技術可效地提高檢測信號強度，并抑制由管線振動引起的干擾；
★采用EEPROM技術，參數設置方便，可*保存，并可保存zui長達一年的歷史數據；
★配合本公司的數據采集器，可通過因特網或者網絡進行遠程數據傳輸；
★壓力、溫度信號為變送器輸入方式，互換性強；
★整機功耗低，可用內電池供電，也可外接電源。
★采用漢字點陣顯示屏，顯示位數多，讀數直觀方便，可直接顯示工作狀態下的體積流量、標準狀態下的體積流量、總量，以及介質壓力、溫度等參數；
★轉換器可輸出頻率脈沖、4-20mA模擬信號，并具有RS485接口和HART協議，可直接與微機聯網，傳輸距離可達1.2Km；
★智能型流量計集流量探頭、微處理器、壓力、溫度傳感器于一體，采取內置式組合，使結構更加緊湊，可直接測量流體的流量、壓力和溫度，并自動實時跟蹤補償和壓縮因子修正；
管道天然氣流量計技術參數
表口徑及連接方式 |
10-300采用法蘭連接 |
25、40可采用螺紋連接 |
|
{**}度等級 |
±1.5%R、±1%R |
量程比 |
1:10；1:20；1:30 |
顯示方式 |
寬屏顯示器同時顯示瞬時流量、日累積流量、總累積流量 |
溫度、壓力、時間、日期、電池電量 |
|
儀表材質 |
表體：304不銹鋼；葉輪：防腐ABS或{**}質鋁合金；顯示器：鑄鋁 |
溫度、壓力傳感器 |
內置 |
被測介質溫度（℃） |
-30℃～+80℃ |
環境條件 |
介質溫度：-30℃～+80℃，相對濕度5%～90%，大氣壓力86～106Kpa |
通訊信號 |
三線制工況脈沖、三線制標況脈沖 |
三線制4-20mA、RS485協議、IC卡信號 |
|
供電電源 |
內置鋰電池、外供24VDC雙供電 |
傳輸距離 |
≤1000m |
信號線接口 |
內螺紋M20×1.5 |
防爆等級 |
ExdIIBT6 |
防護等級 |
IP65 |
管道天然氣流量計安裝方法
（1）可以垂直安裝，或任意角度傾斜安裝。
1、過濾器 2、前直管段 3、流量計 4、后直管段 5、旁通閥
（2）雖然該種儀表對工藝安裝及使用環境沒有太多的特殊要求，但任何一類流量測量儀表都有這樣一些共性，即盡可能避{**}振動及高溫環境，遠離流態干擾元件（如壓縮機、分離器、調壓閥、大小頭及匯管、彎頭等），保持儀表前后直管段內壁光滑平直，保證被測介質為潔凈的單相流體等。
（3）后期管理為了保證儀表長期工作的準確性、可靠性（避{**}意外停運和數據丟失），應定期進行系統標校（每1～2年），抄錄表頭數據（每天或每周），更換介質參數（每月或每季）以及不定期查看電池狀況，檢查儀表系數及鉛封等。內部維護氣質臟污或其它原因，需要對儀表的測量腔體及其構件進行定期檢查或清洗。有一點必須特別注意：對于同規格的旋進旋渦流量計，其旋渦發生體、導流體等核心組件并不能互換。否則，須重新標定儀表計量系數并對其配帶的溫度及壓力傳感器進行系統校正。
管道天然氣流量計選型
型 號 |
說 明 |
||||
DSQT-18TRQ- |
□ |
-□ |
/□ |
/□ |
|
類型 |
N |
流量傳感器 | |||
儀表口徑 |
25A/B/C |
25mm | |||
40A/B |
40 mm | ||||
50A/B |
50 mm | ||||
80 |
80 mm | ||||
100 |
100 mm | ||||
150 |
150 mm | ||||
200 |
200 mm | ||||
250 |
250 mm | ||||
300 |
300 mm | ||||
傳感器材質 |
N |
基本材質，{**}質鋁合金。（耐壓：1.0MPa） | |||
S |
不銹鋼材質。（高壓防腐型） | ||||
特殊結構 |
A |
氧氣專用結構（脫油脫脂處理） | |||
B |
壓縮空氣專用結構（高流速設計） | ||||
