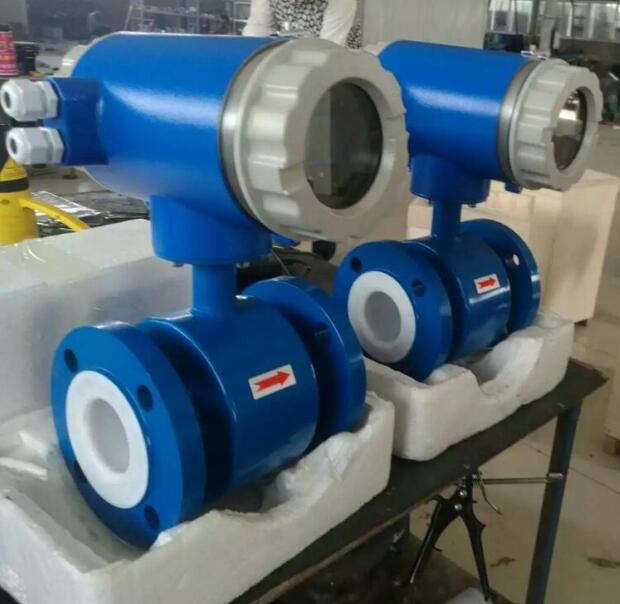

廢水流量計工作原理：

    廢水流量計的工作原理是基于法拉第電磁感應定律。在廢水流量計中，測量管內的導電介質相當于法拉第試驗中的導電金屬桿，上下兩端的兩個電磁線圈產生恒定磁場。當有導電介質流過時，則會產生感應電壓。管道內部的兩個電極測量產生的感應電壓。測量管道通過不導電的內襯（橡膠，特氟隆等）實現與流體和測量電極的電磁隔離，

    印染廠廢水流量計是一種根據法拉第電磁感應定律來測量館內導電介質體積流量的感應式儀表，采用單片機嵌入式技術，實現數字勵磁，同時在廢水流量計上采用CAN現場總裁，屬國內{**}創，技術達到國內{**}先水平。印染廠廢水流量計在滿足現場顯示的同時，還可以輸出4-20mA電流信號供記錄、調節和控制用，現已廣泛地應用于化工、環保、冶金、醫藥、造紙、印染紡織等工業技術和管理部門。

廢水流量計技術參數

公稱通徑系列　DN（mm）

管道式：10、15、20、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、800、1000、1200.

流動方向：正、反凈流量。量程比：150：1.重復性誤差：測量值的±0.1%

{**}確等級：0.5級、1.0級（管道式）

被測介質溫度：普通橡膠襯里：-20＋60℃

高溫橡膠襯里：-20＋90℃

聚四氟乙烯襯里：-30＋100℃

高溫型四氟襯里：-30＋180℃。

額定工作壓力：管道式：DN6-DN80≤1.6Mpa，DN100-DN250≤1.0Mpa，DN300-DN1200≤0.6Mpa.

流量測量范圍：流量測量范圍對應流速范圍是0.1-15m/s

電導率范圍：被測流體電導率≥5us/cm（一體式），大多數以水為成分的介質，其電導率在　200?800μs/cm范圍內，均可選用廢水流量計來測量其流量。

電流輸出：0-10mA時，負載電阻為　0-1.5kΩ；4-20mA時，負載電阻為　0-750kΩ

數字頻率輸出：輸出頻率上限可在　1-5000Hz　內設定帶光電隔離的晶體管集電極開路雙向輸出。外接電源≤35V　導通時集電極{**}大電流為　250mA.

供電電源：85-265V，45-63Hz.

直管段長度：管道式：上游≥10DN，下游≥10DN.

連接方式：流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合　GB11988的規定。

防爆標志：mdIIBT4.

環境溫度：-25-60℃

相對濕度：5%-95%

消耗總功率：小于20瓦。

廢水流量計{**}勢及{**}特賣點：

1.傳感器{**}重要的部件－線圈作{**}{**}化的設計，并通過{**}嚴格的實流試驗，切實保證產品的測量{**}度

2.信號電極作徹底的靜電屏蔽處理，保證小信號不會受線圈的干擾，保證低流速的測量{**}度

3.線圈與外界作隔離處理，保證線圈長期的{**}緣強度，也就保證傳感器的長期測量{**}度

4.傳感器所有的焊接工藝都采用氬弧焊工藝，雖然成本較高，但能保證焊接的可靠性（焊接是傳感器的{**}主要的生產工藝），特別是安裝線圈后的{**}后一道焊接工序，用氬弧焊工藝能保證已安裝的線圈不被損傷

5.采用接地電極結構，形成一個平衡電極平面，保證整個測量平均速度的過程都被限制在平衡電極平面之內進行，能很好的消除電氣噪聲干擾，提供{**}確的測量結果

6.采用定制的雙層屏蔽電纜

7.可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗低

8.特殊介質測量（如漿液）采用高頻勵磁，消除雜波干擾

9.采用16位嵌入式微處理器，運算速度快，{**}度高

10.全數字處理，抗干擾能力強，測量可靠，{**}度高

11.超低EMI開關電源，適用電源電壓變化范圍大，抗EMC性能好

12.用單塊電路板完成所有功能設計，采用SMD器件和表面帖裝SMT）技術，電路可靠性高

13.高清晰度背光中文LCD顯示，顯示累積流量、瞬時流量、流速、流量百分比等

14.菜單操作，使用方便，操作簡單，易學易懂

15.雙向測量系統，內部具有三個積算器可分別顯示正向累計量、反向累計量及差值積算量

16.具有自檢與自診斷功能，并在屏幕上顯示

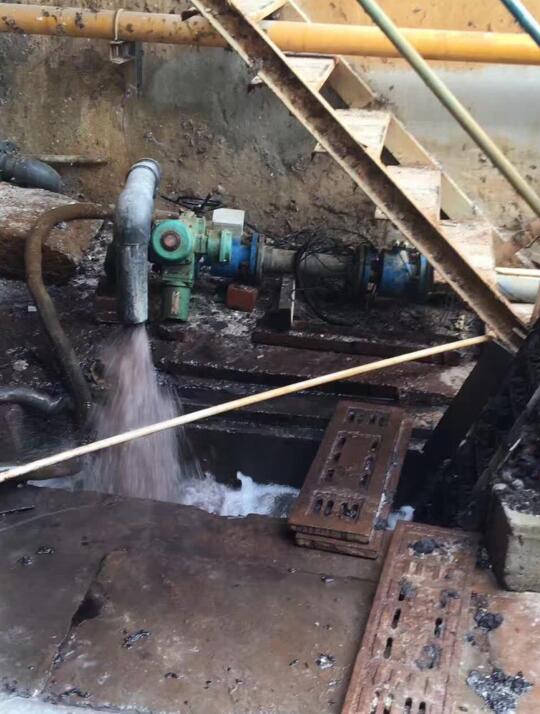

廢水流量計安裝要點：

1、廢水流量計應安裝在水平管道較低處和垂直向上處，避{**}安裝在管道的{**}高點和垂直向下處；

2、廢水流量計應安裝在管道上升處；

3、在開口排放管道安裝，應安裝在管道的較低處；

4、若管道落差超過5m時，在傳感器的下游安裝排氣閥；

5、廢水流量計應在傳感器的下游安裝控制閥和切斷閥，而不應安裝在傳感器上游；

6、傳感器{**}對不能安裝在泵的進出口處，應安裝在泵的出口處；

7、在測量井內安裝廢水流量計的方式；

如何正確選擇安裝節點：

正確地選擇安裝點和正確安裝流量計都是非常重要的環節，若在安裝環節失誤，輕者影響測量{**}度，重者會影響流量計的使用壽命，甚{**}會損壞流量計。

選擇安裝位置時需特別注意：

非測量電極的軸線必須近似于水平方向；

測量管道內必須完全充滿液體；

廢水流量計前方{**}少要有5＊D（D為流量計內徑）長度的直管段，后方{**}少要有3＊D（D為流量計內徑）長度的直管段；

流體的流動方向和流量計的箭頭方向一致；

管道內要有真空會損壞流量計的內襯，需特別注意；

在廢水流量計附近應無強電磁場；

在廢水流量計附近應有充裕的空間，以便安裝和維護；

若測量管道有振動，在流量計的兩邊應有固定的支座測量不同介質的混合液體時混合點與流量計之間的距離{**}少要有30×D（D廢水流量計內徑）長度為方便今后流量計的清洗和維護，應安裝旁通管道；

廢水流量計選擇型譜
