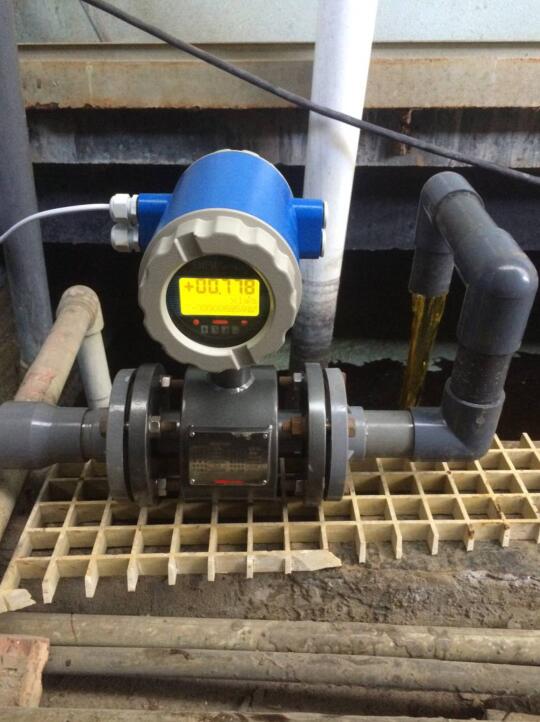

造紙廠污水流量計{**}度高，量程寬，反應靈敏，性能穩定能特點，還有就是污水流量計可雙向測量，并且不受被測介質的溫度、粘度、密度的影響，無阻流件無壓損。流量計與被測流體接觸的只是測量管內襯和電極，其材料可根據被測流體的性質來選擇。常用聚三氟乙烯或聚四氟乙烯做內襯，具有非常強的抗腐蝕性能。
特點
1 儀表結構簡單、可靠，無可動部件，工作壽命長
2 無截流阻流部件，不存在壓力損失和流體堵塞現象
3 無機械慣性，響應快速，穩定性好，可應用于自動檢測、調節和程控系統
4 測量{**}度不受被測介質的種類及其溫度、粘度、密度、壓力等物理量參數的影響
5 采用聚四氟乙烯或橡膠材質襯里和Hc、Hb、316L、Ti等電極材料的不同組合可適應不同介質的需要
6 備有管道式、插入式等多種流量計型號
7 采用EEPROM存貯器，測量運算數據存貯保護安全可靠
8 具備一體化和分離型兩種型式
9 高清晰度LCD背光顯示
造紙廠污水流量計結構緊湊、體積小、安裝、操作、維護方便。如測量系統采用智能化設計，整體密封加強，能在較惡劣的環境下正常工作�？蛇x用特殊襯里、電極的污水流量計，即可滿足污水流量測量的要求。
一體型或分離型的選擇：
一體型：現場和環境較好的條件下，一般都選用一體型，即傳感器和轉換器組裝成一體。
分離型：即傳感器和轉換器分開裝于不同地點，一般出現以下情況時選用分離型。
（1） 環境溫度或流量計轉換器表面受輻射溫度超過60℃。
（2） 管道震動較大的場合。
（3） 會對傳感器的鋁殼嚴重腐蝕的場合。
（4） 現場濕度較大或有腐蝕性氣體的場合。
（5） 流量計裝在高空或井下調試不方便的場合。
定貨時應注明傳感器和轉換器分離距離，一般不能超過100m，轉換器為墻掛安裝。
技術參數
| 公稱通徑 （特殊規格可定制） |
管道式：DN10～DN3000 | |
| 插入式：DN200～DN3000 | ||
| 流動方向： | 正，反，凈流量 | |
| 量程比： | 150：1 | |
| 重復性誤差： | 測量值的±0.1% | |
| {**}度等級： | 管道式：0.5級，1.0級 | |
| 被測介質溫度： | 普通橡膠襯里：－20～＋60℃ | |
| 高溫橡膠襯里：－20～＋90℃ | ||
| 聚四氟乙稀襯里：－30～＋100℃ | ||
| 高溫型四氟襯里：－20～＋180℃ | ||
| 額定工作壓力： （高壓可定制） |
DN6－DN80：≤1.6MPa | |
| DN100－DN250：≤1.0MPa | ||
| DN300－DN1200：≤0.6MPa | ||
| 流速范圍： | 0.1－15m/s | |
| 電導率范圍： | 被測流體電導率≥5μs/cm | |
| 電流輸出： | 負載電阻 | 0～10mA：0～1.5kΩ |
| 4～20mA：0～750 kΩ | ||
| 數字頻率輸出： | 輸出頻率上限可在1～5000HZ內設定帶光電隔離的晶體管集電極開路雙向輸出。外接電源≤35V導通時集電極zui大電流為250mA | |
| 供電電源： | AC220V、DC24V或3.6V電池 | |
| 要求直管段長度 | 上游≥10DN，下游≥10DN | |
| 連接方式： | 流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合GB11988的規定 | |
| 防爆等級： | mdIIBT4 | |
| 防護等級： | IP65，特殊訂制zui高可達IP68 | |
| 環境溫度： | －25～＋60℃ | |
| 相對溫度： | 5%～95% | |
| 消耗總功率： | 小于20W |
|
安裝注意：
1、在開口排放管道安裝，應安裝在管道的較低處；
2、若管道落差超過5m時，在傳感器的下游安裝排氣閥；
3、流量計應在傳感器的下游安裝控制閥和切斷閥，而不應安裝在傳感器上游；
4、傳感器{**}對不能安裝在泵的進出口處，應安裝在泵的出口處；
5、在測量井內安裝污水流量計的方式；
6、污水流量計應安裝在水平管道較低處和垂直向上處，避{**}安裝在管道的點和垂直向下處；
7、污水流量計應安裝在管道上升處。
