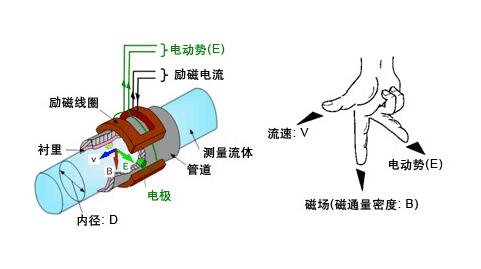

制藥廠污水流量計是基于法拉第電磁感應定律而制成的，只星其中切割磁力線的導體不星一般的金屬，而是具有一定電導率的液態流體或液固兩相流體。被測量的導電介質在磁場中作切割磁力線運動時。導電介質中會產生感應電動勢，感應電動勢由一對電極檢測．該電壓信號V，可用下式表示： V=KBDV K：比例常數 B：磁感應強度 D：測量管內徑 v：測量曹截面內的平均流速信號v，經轉換儀處理后，輔出與流量成線性關系的頻宰信號o 5VOCO—5VDC以供后位儀表積算或控制。一般工業用電磁流量計被測介質流速以2～4m/s為宜，在特殊情況下，zui低流速應不小于0.1m/s，zui高應不大于8m/s。若介質中含有固體顆粒，常用流速應小于3m/s，防止襯里和電極的過分磨擦；對于粘滯流體，流速可選擇大于2m/s，較大的流速有助于自動消除電極上附著的粘滯物的作用，有利于提高測量{**}度。在量程Q已確定的條件下，即可根據上述流速V的范圍決定流量計口徑D的大小，其值由下式計算：

Q=πD?V/4

Q: 流量（㎡/h） D: 管道內徑 V：流速（m/h）

污水流量計的量程Q應大于預計的zui大流量值，而正常的流量值以稍大于流量計滿量程刻度的50%為宜.

技術參數:

適用管徑：DN15～DN2600(DN15以下為非標)

電極材料：316L（不銹鋼）、HC（哈氏C）、HB（哈氏B）、Ti（鈦）、Ta（鉭）

適用介質：導電率>5us/cm的液體

◆ 儀表{**}度：管道式0.5級、1.0級；插入式2.5級

◆ 測量介質：電導率大于5μS/cm的各種液體和液固兩相流體。

◆ 流速范圍：0.2～10m/s

◆ 環境溫度：-40℃～+60℃

◆ 介質溫度：聚四氟乙烯襯里≤180℃

◆橡膠材質襯里: ≤65℃

◆ 防爆標志：ExmibdⅡBT4

◆ 外磁干擾：≤400A/m

◆ 外殼防護： IP65，IP67，IP68

◆ 輸出信號：4～20mA.DC，負載電阻0～750Ω

◆ 通訊輸出：RS485或CAN總線

◆ 電源電壓：90～220V.AC、24±10%V.DC

◆ zui大功耗：≤10VA

供電電源：220VAC±10%;50Hz±1Hz;24VDC±10%

功 耗：≤8W

防護等級：一體式：IP65分體式：傳感器IP68轉換器IP65

接地環材質：1Cr18Ni9Ti(不銹鋼)、HC(哈氏C)、Ti(鈦)、Ta(鉭)、Cu(銅)

適用{**}域

◆ 石油、石化、煤礦開采、冶金、電力、水泥建材、機械、鋼鐵

◆ 化工、造紙、紡織、陶瓷、化纖、橡膠等工業{**}域

◆ 食品、乳業、釀酒、制藥、飲料、水產養殖、農業灌溉、畜牧業等

◆ 污水處理、環保凈化、水利檢測、自來水廠、城市供水

◆ 鐵路交通、造船、航空航天、科學實驗、各個{**}域、智能建筑

產品特點：

1.信號電極作徹底的靜電屏蔽處理，保證小信號不會受線圈的干擾，保證低流速的測量{**}度線圈與外界作隔離處理，保證線圈長期的{**}緣強度，也就保證傳感器的長期測量{**}度

2.采用接地電極結構，形成一個平衡電極平面，保證整個測量平均速度的過程都被限制在平衡電極平面之內進行，能很好的消除電氣噪聲干擾，提供{**}確的測量結果

3.可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗低

4.特殊介質測量（如漿液）采用高頻勵磁，消除雜波干擾

5.采用16位嵌入式微處理器，運算速度快，{**}度高

6.全數字處理，抗干擾能力強，測量可靠，{**}度高

7.超低EMI開關電源，適用電源電壓變化范圍大，抗EMC性能好

8.用單塊電路板完成所有功能設計，采用SMD器件和表面帖裝SMT）技術，電路可靠性高 13.高清晰度背光中文LCD顯示，顯示累積流量、瞬時流量、流速、流量百分比等

9.菜單操作，使用方便，操作簡單，易學易懂

選型表

安裝時的一些注意事項

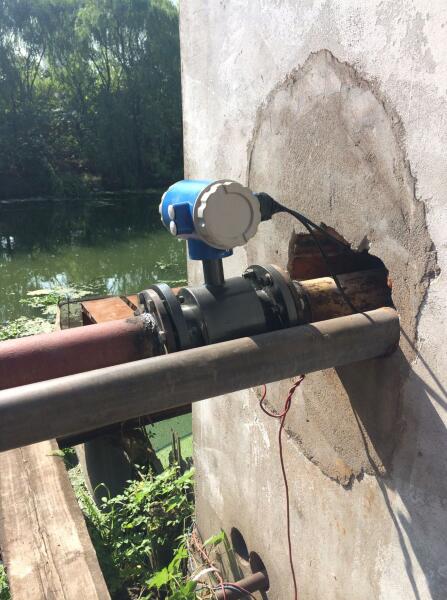

（1）水平或垂直安裝都可

在測量污水時好垂直安裝，流體自下而上流動。這不僅保證測量管內充滿被測介質，而且避{**}了水平安裝時污水流量計下半部局部磨損和低流速時固相沉淀等缺點。

（2）安裝環境不能有太大震動

管道系統有較強的震動時，可在傳感器兩側的管道上加支撐。

（3）直管段要求

可確保污水流量計的{**}確度。一般的電磁流量計要求上游側5D，下游側3D。{**}度高的儀表如光華愛爾美特IFM4080型，要求上游側10D，下游側2D。直管段不夠要求時，管內流速為非軸對稱分布，測量將會引起誤差。

（4）周圍盡量避{**}大電機、大變壓器，以{**}受到周圍空間電磁波、大電機磁場的影響。

（5）接地

污水流量計要求單{**}接地。接地電阻小于10Ω以下。管道內若涂有{**}緣層或非金屬管道，傳感器兩側應裝接地環。電磁流量計易受外界電磁干擾的影響。傳感器測量流量信號為mV級，以傳感器內流體電位為基準的，管道雜散電流對測量影響很大。因此，良好的接地很大程度決定測量的{**}確度。

（6）避{**}管內負壓，特別是PTFE聚四氟乙烯襯里。

（7）轉換器的安裝和連接電纜

分體型制藥廠污水流量計的轉換器和傳感器的距離受制于被測介質電導率和信號電纜型號。被測流體電導率在一定范圍內，決定了傳感器與轉換器間電纜的大長度。電纜用制造廠隨儀表所附電纜型號。單層屏蔽電纜一般用于工業用水或酸堿液，通�？蓚�100m。介質電導率低于100μs/cm時，需采用兩芯雙屏蔽的驅動屏蔽電纜。電導率較低、傳輸距離較長，也有規定用3層屏蔽電纜。
