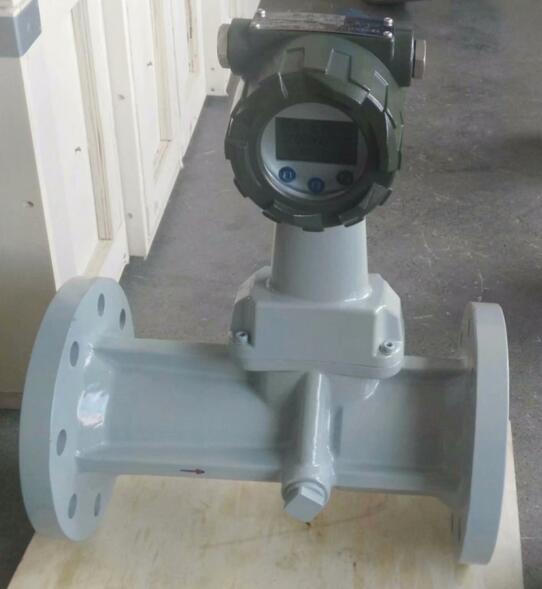

測天然氣流量計是我廠開發研制的具有國內先進水平的新型氣體流量儀表。是石油、化工、電力、冶金等行業用于氣體計量的理想儀表。采用新型信號處理放大器和{**}特的濾波技術,有效的過濾了壓力波動和管道震動產生的干擾信號,提高了流量計的準確度。{**}度等級1.5級,溫壓一體式,智能液晶顯示,可以同時顯示標況和工況下氣體的瞬時流量,累積流量,溫度,壓力參數,鋰電池或者24V供電,是煤礦,大型企業,氣站的{**}選計量結算流量計。
天然氣流量計特點:
1.無機械可動部分,不易腐蝕,穩定可靠,壽命長,長期運行無需特殊維護。
2.采用16位電腦芯片,集成度高,體積小,性能好,整機功能強。
3.穩壓補償一體化設計。內置壓力、溫度、流量傳感器,安全性能高,結構緊湊,外形美觀;可直接測量流體壓力、溫度與流量,并且自動實時跟蹤補償和壓縮因子修正。
4.采用先進電腦處理芯片,集成度高,體積小,性能好,整機功能強,采用電路微功耗設計,整機功耗低,可以內電池供電(3.6VDC),也可以外接電源(24VDC)。
5.采用{**}特的信號濾波技術,雙檢測技術和電路處理技術可有效地提高檢測信號強度,并抑制由管線振動與壓力波動造成的干擾信號。
6.采用多級密碼保護功能,有效防止改動參數。
7.采用大屏幕LCD顯示,可直接顯示工作狀態下的體積流量、標準狀態下的體積流量、總量以及流體壓力、溫度等參數。
8.采用先進數據存儲技術,可以進行一年的歷史數據存儲,斷電數據不丟失。
9.流量計表頭可以360°旋轉,安裝方便。
天然氣流量計參數
公稱通徑 DN15-DN300
適用介質 氣體,天然氣等
{**}度等級 1.5%
工作壓力 PN1.6MPa 、 PN2.5Pa 、PN4.0MPa特殊規格訂貨時請注明
介質溫度 -20~80℃
環境溫度 -30~60℃
相對濕度 5%~95%
大氣壓力 86KPa~106KPa
標準狀態條件 P=101.325kpa,T=293.15K
溫壓補償 用戶選定
電源 外電源:24V DC, 內電源:3.6V鋰電池
消耗功率 外電源:<1W ,內電源:<0.3mW鋰電池可用二年以上
輸出信號 頻率信號 ,4-20mA電流信號:對應流量Q~Qmax,20mA對應流量可由用戶自己設定
通訊 RS485通訊、Modbus通訊,可傳輸瞬時流量、累積流量計、壓力和溫度參數
顯示器顯示 瞬時流量、溫度、壓力、累積流量計
傳感器材質 鋁合金殼體(PN≤1.6Mpa), 不銹鋼外殼(PN≤4.0Mpa), PN>4.0Mpa為特殊規格請在訂貨時注明
安裝方式 法蘭連接
防爆標志 ExdIIBT4
防護等級 IP65

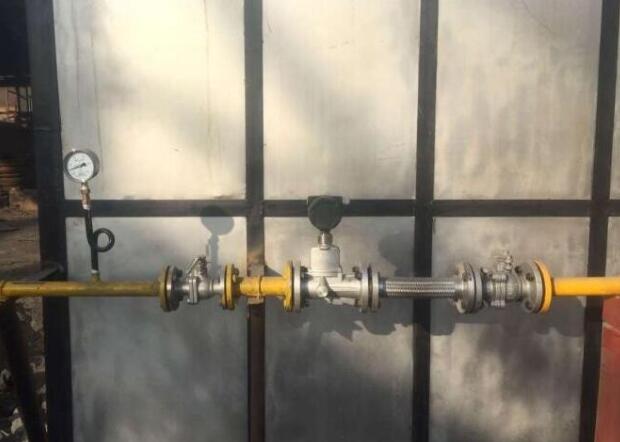

天然氣流量計安裝要點:
1、按流向標志可在垂直、水平或任意傾斜位置上安裝。
2、當管線較長或距離振動源較近時,應在流量計的上、下游安裝支撐,以消除管線振動的影響。
3、測天然氣流量計的安裝地點應有足夠的空間,以便于流量計的檢查和維修,并應滿足流量計的環境要求。
4、應避{**}外界強磁場的干擾。
5、在室外安裝使用時,應有遮蓋物,避{**}烈日曝曬與雨水浸蝕,影響儀表使用壽命。
6、管線試壓時,應注意流量計所配置壓力傳感器的壓力測量范圍,以{**}過壓損壞壓力傳感器。
7、應注意安裝應力的影響,安裝流量計上游和下游管道應同軸,否則會產生剪切應力。安裝流量計的位置應考慮密封墊片的厚度,或在下游側安裝一個彈性伸縮節。
8、安裝流量計之前應先清除管道中的焊渣等雜物。
9、投入運行時,應緩慢開啟流量計的上、下游閥門,以{**}瞬間氣流過急而沖壞起旋器。
10、當流量計需要有信號遠傳時,應嚴格按“電氣性能指標”要求接入外電源(8~24)VDC,嚴禁在信號輸出口直接接入220VAC或380VAC電源。
11、用戶不得自行更改防爆系統的接線方式和任意擰動各個輸出引線接頭。
12、流量計運行時,不允許隨意打開后蓋改動儀表參數,否則影響流量計的正常工作。
13、定時檢查流量計法蘭處的泄漏情況。
選型
代號 |
口徑 |
流量范圍m3/h |
||
DS-LUX-25 |
DN25 |
2.5~30 |
||
DS-LUX-32 |
DN32 |
4.5~60 |
||
DS-LUX-50 |
DN50 |
10~150 |
||
DS-LUX-80 |
DN80 |
28~400 |
||
DS-LUX-100 |
DN100 |
50~800 |
||
DS-LUX-150 |
DN150 |
150~2250 |
||
DS-LUX-200 |
DN200 |
360~3600 |
||
|
代號 |
功能1 |
||
N |
無溫壓補償 |
|||
Y |
帶溫壓補償 |
|||
|
代號 |
輸出型號 |
||
F1 |
4-20mA輸出(二線制) |
|||
F2 |
4-20mA輸出(三線制) |
|||
F3 |
RS485通訊接口 |
|||
|
代號 |
功能2 |
||
E1 |
1.0級 |
|||
E2 |
1.5級 |
|||
T |
常溫 |
|||
P1 |
1.6Mpa |
|||
P2 |
2.5Mpa |
|||
P3 |
4.0Mpa |
|||
D1 |
內部3.6V供電 |
|||
D2 |
DC24V供電 |
|||
B1 |
不銹鋼 |
|||
B2 |
鋁合金 |
