印染廠污水流量計如何正確選型：

儀表的選型是儀表應用中非常重要的工作，有關資料表明，儀表在實際應用中有2/3的故障是儀表的錯誤選型或錯誤的安裝而造成的，請?zhí)貏e注意。

◆收集數據

1.管徑大小

2.被測流體成份

3.{**}大流量、{**}小流量

4.工作壓力

5.{**}高溫度、{**}低溫度

印染廠污水流量計測量原理：

測量原理是基于法拉第電磁感應定律：導電液體在磁場中作切割磁力線運動時，導體中產生感應電勢，其感應電勢E為：

E=KBVD

式中：K----儀表常數

B----磁感應強度

V----測量管道截面內的平均流速

D----測量管道截面的內徑

測量流量時，導電性液體以速度V流過垂直于流動方向的磁場，導電性液體的流動感應出一個與平均流速成正比的電壓，其感應電壓信號通過二個或二個以上與液體直接接觸的電極撿出，并通過電纜送{**}轉換器通過智能化處理，然后LCD顯示或轉換成標準信號4～20ma和0－1khz輸出。

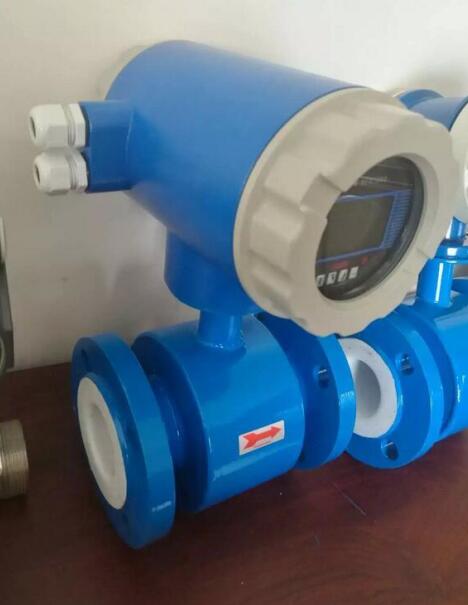

印染廠污水流量計產品特點

.管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。

.測量結果與流速分布、流體壓力、溫度、密度、粘度等物理參數有關。

.在現場可根據用戶實際需要在線修改量程。

.采用 SMD 器件和表面貼裝（ SMT ）技術，電路可靠性高。

.采用 16 位嵌入式微處理器，運算速度快，{**}度高，可編程頻率    低頻矩形波勵磁，提高了流量測量的穩定性，功耗低。

.全數字量處理，抗干擾能力強，測量可靠，{**}度高，流量測量范圍可達 150 ： 1 。

超低 EMI 開關電源，適用電源電壓變化范圍大，抗 EMI 性能好。

.內部具有三個積算器可分別顯示正向累計量及差值積算量，內部設有不掉電時鐘，可記錄 16 次掉電時間。（選配）

.具有 RS485 、 RS232 、 Hart 和 Modbus 等數字通訊信號輸出。（選配）

.具有自檢與自論斷功能。

印染廠污水流量計主要技術參數

.公稱通徑系列 DN （ mm ）

.管道式四氟襯里： 10 、 15 、 20 、 32 、 40 、 50 、 65 、 80 、 100 、 125 、 150 、 200 、 250 、 300 、 350 、 400 、 450 、 500 、 600

.管道式橡膠襯里： 40 、 50 、 65 、 80 、 100 、 125 、 150 、 200 、 300 、 350 、 400 、 500 、 600 、 800 、 1000 、 1200 。

.流動方向：正、反凈流量。量程比： 150 ： 1 。

.重復性誤差：測量值的± 0 。 1%

.{**}確等級： 0.5 級、 1.0 級（管道式）

.被測介質溫度：普通橡膠襯里： -20 ～ +60 ℃

.高溫橡膠襯里： -20 ～ +90 ℃

.聚四氟乙烯襯里： -30 ～ +100 ℃

.高溫型四氟襯里： -30 ～ +180 ℃。

.額定工作壓力：管道式： DN6 ～ DN80 ≤ 1.6Mpa, DN100 ～ DN250 ≤ 1.0Mpa,

DN300 ～ DN1200 ≤ 0.6Mpa 。

.流量測量范圍：流量測量范圍對應流速范圍是 0.1 ～ 15m/s

.電導率范圍：被測流體電導率≥ 5us/cm( 一體式 ) ，大多數以水為成分的介質，其電導率在 200 ～ 800 μ s/cm 范圍內，均可選用酸性流量計來測量其流量。

.電流輸出： 0 ～ 10mA 時，負載電阻為 0 ～ 1.5k Ω； 4 ～ 20mA 時，負載電阻為 0 ～ 750k Ω

.數字頻率輸出：輸出頻率上限可在 1 ～ 5000Hz 內設定帶光電隔離的晶體管集電極開路  雙向輸出。外接電源≤ 35V 導通時集電極{**}大電流為 250mA 。

.供電電源： 85 ～ 265V ， 45 ～ 63Hz 。

.直管段長度：管道式：上游≥ 5DN ，下游≥ 2DN 。

.連接方式：流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合 GB11988 的規定。

.防爆標志： mdIIBT4 。

.環境溫度： -25 ～ 60 ℃

.相對濕度： 5% ～ 95%

.消耗總功率：小于 20 瓦。

接線：

①勵磁電纜可選用YZ中型橡套電纜，其長度與信號電纜一樣

②信號電纜和其他動力電源電纜必須嚴格分開，不能敷設在同一根管子內，不能平行敷設，不能絞合在一起，應分別單{**}穿在鋼管內。

③信號電纜和勵磁電纜盡可能短，不能將多余的電纜卷在一起，應將多余電纜剪掉，并重新焊接頭，電纜進入傳感器電氣接口時，在端口處做成U型，這樣可以防止雨水滲透到傳感器中。

④分體型流量計勵磁電纜和轉換器之間的連接用專用接線完成，轉換器和外部的連接同一體型流量計。
