選擇蒸汽流量計所需要的參數：
1、管道的口徑
2、被測介質的名稱（蒸汽要注明是飽和蒸汽還是過熱蒸汽）
3、被測介質的工作壓力
4、被測介質的工作溫度
5、被測介質的工作流量

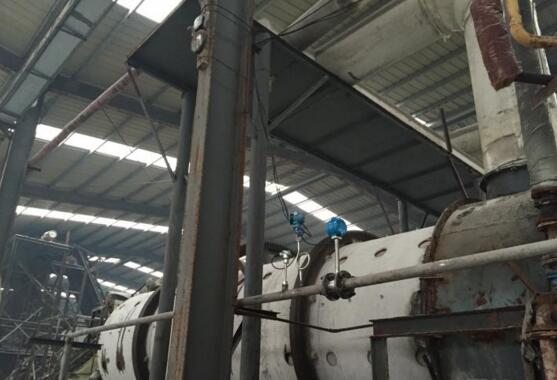

鋼鐵廠蒸汽流量計穩壓補償一體化設計。無可動部件、無空洞縫隙設計，產品無磨損、耐臟污，無需機械維修，使用壽命長。不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫、高壓。蒸汽流量計廣泛適用于石油、化工、冶金、熱力、紡織、造紙等行業對過熱蒸汽、飽和蒸汽和一般氣體的計量和控制.
產品特點
1 、小流量值低、流量范圍大
2 、結構簡單，無運動磨損部件；
3 、測量{**}度高，阻力損失小；
4 、安裝方便，維修簡易；
5 、若電源供電亦可輸出脈沖信號和電流信號，進行遠距離傳輸，與計算機連網，實現集中管理；
6 、完整的傳感器通徑，具有12.5mm ～500mm 的20 種不同通徑的傳感器。
7、壓力損失小,量程范圍寬；范圍度達1:25；
8、采用消擾電路和抗振傳感頭；
9、采用消擾電路和抗振傳感頭，使儀表具有一定抗環境振動性能；
技術參數
公稱通徑 |
15,20,25,32,40,50,65,80,100,125,150,200,250,300,(300～1000插入式) |
公稱壓力(MPa) |
DN15-DN200 4.0(>4.0協議供貨)，DN250-DN300 1.6(>1.6協議供貨) |
介質溫度(℃) |
壓電式：-40～260，-40～320； |
電容式： -40～300, -40～400，-40～450（協議訂貨） |
|
本體材料 |
1Cr18Ni9Ti，(其它材料協議供貨) |
允許振動加速度 |
壓電式:0.2g 電容式:1.0～2.0g |
度 |
±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS |
范圍度 |
1：6～1：30 |
供電電壓 |
傳感器：+12V DC，+24V DC；變送器：+12V DC ，+24V DC；電池供電：3.6V |
輸出信號 |
方波脈沖(不包括電池供電型)：高電平≥5V，低電平≤1V；電流：4～20mA |
壓力損失系數 |
符合JB/T9249標準 Cd≤2.4 |
防爆標志 |
本安型：ExdⅡia CT2-T5隔爆型：ExdⅡCT2-T5 |
防護等級 |
普通型IP65 潛水型 IP68 |
環境條件 |
溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa |
適用介質 |
蒸汽 |
傳輸距離 |
三線制脈沖輸出型：≤300m，兩線制4～20mA輸出型：負載電阻≤750Ω |
安裝環境要求：
1． 盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。
2． 避開高溫?zé)嵩春洼椛湓吹闹苯佑绊�。若必須安裝，須有隔熱通風措施。
3． 避開高濕環境和強腐蝕氣體環境。若必須安裝，須有通風措施。
4． 鋼鐵廠蒸汽流量計應盡量避{**}安裝在振動較強的管道上。若必須安裝，須在其上下游2D處加設管道緊固裝置，并加防振墊，加強抗振效果。
5． 表要好安裝在室內，安裝在室外應注意防水，特別注意在電氣接口處應將電纜線彎成U形，避{**}水順著電纜線進入放大器殼內。
6． 表安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。
