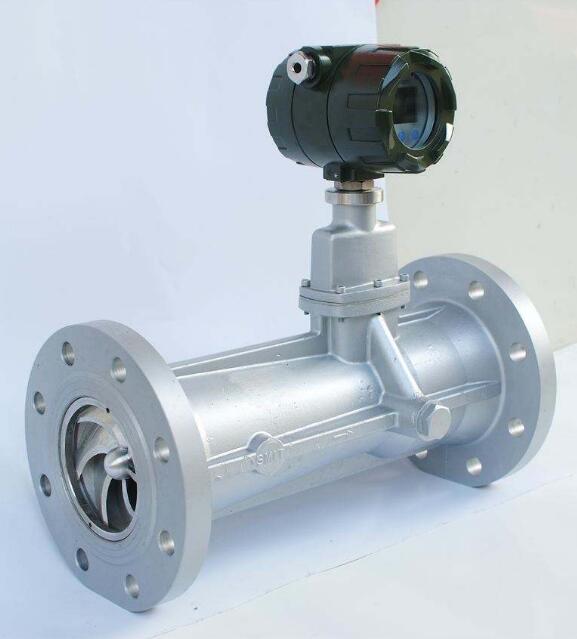

管道燃?xì)饬髁坑?jì)是我公司開發研制的具有國內{**}先水平的新型氣體流量儀表。該流量計集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力、壓縮因子自動補償，是石油、化工、電力、冶金等行業用于氣體計量的理想儀表。

    管道燃?xì)饬髁坑?jì)特別設計了帶背光寬屏的中文液晶顯示器，功能齊全實用、顯示直觀、操作使用方便，可以減少其他流量計英文菜單所帶來的不必要的麻煩和錯誤。高{**}度，高可靠性和長使用壽命的流量儀表，所以在設計產品結構、選材、制定工藝、生產裝配和出廠測試等過程中每一個環節我們都非常細致，全程受到嚴格的質量監控。

產品特點：

采用漢字點陣顯示屏，顯示位數多，讀數直觀方便，可直接顯示工作狀態下的體積流量、標準狀態下的體積流量、總量，以及介質壓力、溫度等參數；

流量計表頭可360度旋轉，安裝使用簡單方便；

無機械可動部件，不易腐蝕，穩定可靠，壽命長，長期運行無須特殊維護；

采用16位電腦芯片，集成度高，體積小，性能好，整機功能強；

智能型流量計集流量探頭、微處理器、壓力、溫度傳感器于一體, 采取內置式組合,使結構更加緊湊，可直接測量流體的流量、壓力和溫度，并自動實時跟蹤補償和壓縮因子修正；

采用雙檢測技術可有效地提高檢測信號強度，并抑制由管線振動引起的干擾；

采用國內{**}先的智能抗震技術，有效的抑制了震動和壓力波動造成的干擾信號；

轉換器可輸出頻率脈沖、4～20mA模擬信號，并具有RS485接口，可直接與微機聯網，傳輸距離可達1.2km；

多物理量參數報警輸出，可由用戶任選其中之一；

配合本公司的FM型數據采集器，可通過因特網或者電話網絡進行遠程數據傳輸

壓力、溫度信號為傳感器輸入方式，互換性強；

整機功耗低，可用內電池供電，也可外接電源。

參數

◆法蘭連接式口徑選擇DN10-300

◆測量{**}度1.0級1.5級

◆被測介質溫度:常溫–25℃～100℃

◆輸出信號脈沖電壓輸出信號高電平8～10V 低電平0.7～1.3V

◆脈沖占空比約50%,傳輸距離為100m

◆脈沖電流遠傳信號4～20 mA,傳輸距離為1000m

◆儀表使用環境溫度:-25℃～+55℃ 濕度:5～90% RH50℃

◆材質不銹鋼, 鋁合金

◆電源DC24V或鋰電池3.6V

電氣連接： M20×1.5內螺紋，φ10電纜孔

{**}大功耗： ≤10VA

防爆標志： ExmibdⅡBT4

外磁干擾： ≤400A/m

外殼防護： IP65；IP67；IP68；

輸出信號： 4～20mA.DC，負載電阻0～750Ω

通訊輸出： RS485或CAN總線

連接方式：雙法蘭式

工作壓力： 1.6MPa

選型

（一）安裝環境要求：

1．盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。

2．避開高溫?zé)嵩春洼椛湓吹闹苯佑绊�。若必須安裝，須有隔熱通風措施。

3．避開高濕環境和強腐蝕氣體環境。若必須安裝，須有通風措施。

4．燃?xì)饬髁坑?jì)應盡量避{**}安裝在振動較強的管道上。若必須安裝，須在其上下游2D處加設管道緊固裝置，并加防振墊，加強抗振效果。

5．燃?xì)饬髁坑?jì)安裝在室內，安裝在室外應注意防水，特別注意在電氣接口處應將電纜線彎成U形，避{**}水順著電纜線進入放大器殼內。

6．燃?xì)饬髁坑?jì)安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。

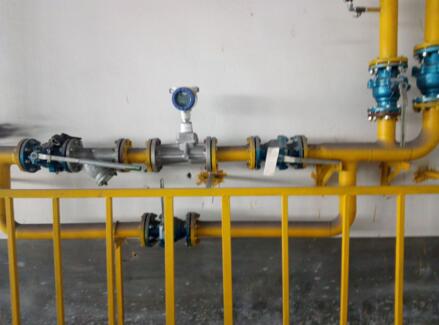

（二）儀表管道安裝要求：

1．流量計對安裝點的上下游直管段有一定要求，否則會影響介質在管道中的流場，影響儀表的測量{**}度。

2．上、下游配管內徑應相同。

3．儀表與法蘭之間的密封墊，在安裝時不能凸入管內，其內徑應比表體內徑大1-2mm

4．測壓孔和測溫孔的安裝設計。被測管道需要安裝溫度和壓力變送器時，測壓孔應設置在下游3-5D處，測溫孔應設置在下游6-8D處。

5．儀表在在管道上可以水平、垂直或傾斜安裝。
