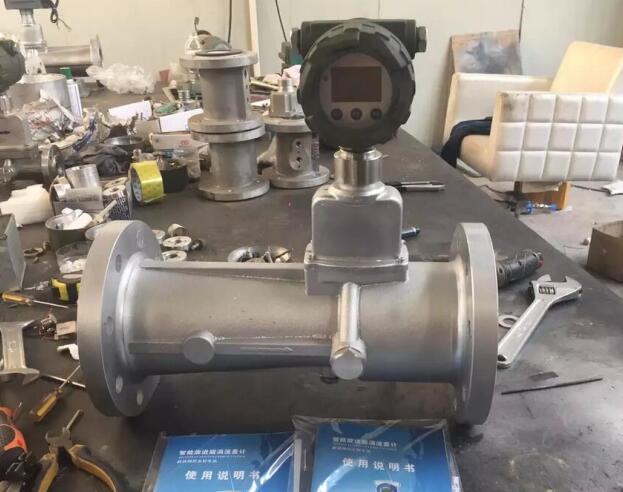

工業鍋爐燃?xì)獗?/b>采用新微處理技術,具有功能強、流量范圍寬、操作維修簡單,安裝使用方便等{**}點,工業鍋爐燃?xì)獗?/a>主要技術指標達到國外同類產品先進水平、它集壓力溫度檢測與補償運算于一體，具有計量{**}度高，流量范圍寬，無可動部件，抗振與抗脈動流性能好，體積小，重量輕，使用方便等{**}點。燃?xì)獗硎鞘�、化工、電力、冶金及城市燃�(xì)夤芫W(wǎng)等行業用于氣體計量的理想儀表。
特點：
1.實現了機電一體化，日常的計量過程不需人工值守；
2.工藝安裝條件不苛刻，儀表上、下游直管段可較孔板流量計大大縮短；
3.系統的測量準確度能夠滿足目前的貿易計量要求(≤2%)">；
4.流量測量范圍較寬（q max /q min =15～20">），可在孔板流量計無法涉足的部分小流量區域進行有效工作；
5.體積小、重量輕，離線標定較為方便；
6.測量信號既可就地顯示，也可按需遠傳；
7.無可動部件，因此對于一般的測量就不存在儀表的機械磨損；
8.儀表管理人員勿需**培訓，流量、壓力及溫度等測量參數可以從表頭直接讀取并且不必進行折算轉換；
9.只需定期更換旋進旋渦流量計電池(微功耗)">及被測介質的參數。
1.參數：
公稱通徑：DN15-DN200（大于DN1600的口徑也可以做）
被測介質：天然氣，空氣，氮氣，沼氣等
基本誤差：±1.0%，±1.5%，
工作壓力：≤6.3 MPa
被測介質溫度：＜80℃
直管段要求：上游0-5D，下游0-3D
供電電源：鋰電池和24V DC
顯示：8位LCD顯示瞬時流量、累積流量
輸出信號：（1）4-20mA DC流量信號（2）符合HART協議的輸出信號
防爆性能：本安型IbIICT5
防護性能：IP65
2、標準狀態條件：P=101.325kPa，T=293.15K
3、使用條件：
環境溫度: -20~+60℃；
介質溫度：-20~+80℃；
相對濕度：5%~95%
大氣壓力：86kPa~106kPa
4、電氣性能指標
工作電源：外電源：+24VDC
內電源：3.6V鋰電池
整機功耗：外電源：＜1W
內電源：＜0.3mW,鋰電池可用二年以上。
輸出方式：脈沖信號
4~20mA電流信號：對應流量0~Qmax,20mA對應流量可由用戶自己設定。
RS485通訊：可傳輸瞬時流量、累積流量、壓力和溫度參數和時間、日期。
5、防爆標志：Exd II BT4
6、防護等級：IP65
安裝
（1）燃?xì)獗響?yīng)根據流向標志安裝。
（2）燃?xì)獗砜伤健⒋怪被蛉我饨嵌葍A斜安裝。
（3）上下游直管段要求。
（4）被測介質內除含有較大顆粒或較長纖維性雜質外，一般無需安裝過濾器。
（5）流量周圍不應有強外磁場干擾及強烈的機械振動。
（6）燃?xì)獗肀仨毧煽拷拥亍?/p>
選型
代號
|
口徑
|
流量范圍m3/h
|
||
DS1801XO-25
|
DN25
|
2．5～30
|
||
DS1801XO-32
|
DN32
|
4．5～60
|
||
DS1801XO-50
|
DN50
|
10～150
|
||
DS1801XO-80
|
DN80
|
28～400
|
||
DS1801XO-100
|
DN100
|
50～800
|
||
DS1801XO-150
|
DN150
|
150～2250
|
||
DS1801XO-200
|
DN200
|
360～3600
|
||
代號
|
功能1
|
|||
N
|
無溫壓補償
|
|||
Y
|
帶溫壓補償
|
|||
代號
|
輸出型號
|
|||
F1
|
4-20mA輸出（二線制）
|
|||
F2
|
4-20mA輸出（三線制）
|
|||
F3
|
RS485通訊接口
|
|||
代號
|
功能2
|
|||
E1
|
1.0級
|
|||
E2
|
1．5級
|
|||
T
|
常溫
|
|||
P1
|
1．6Mpa
|
|||
P2
|
2．5Mpa
|
|||
P3
|
4．0Mpa
|
|||
D1
|
內部3.6V供電
|
|||
D2
|
DC24V供電
|
|||
B1
|
不銹鋼
|
|||
B2
|
鋁合金
|
|||
訂貨須知
1、用戶訂購本產品時要注意根據管道公稱直徑、流量范圍、公稱壓力、介質壓力、介質溫度范圍、環境
條件選擇合適的規格，在危險場所使用的必須注明防爆等級要求。
2、流量計一般為基本型，帶工況脈沖輸出，若需其它附件及輸出功能，請在訂貨時注明。
3、用戶在訂貨時，請按照下列格式，詳細正確地填寫。
