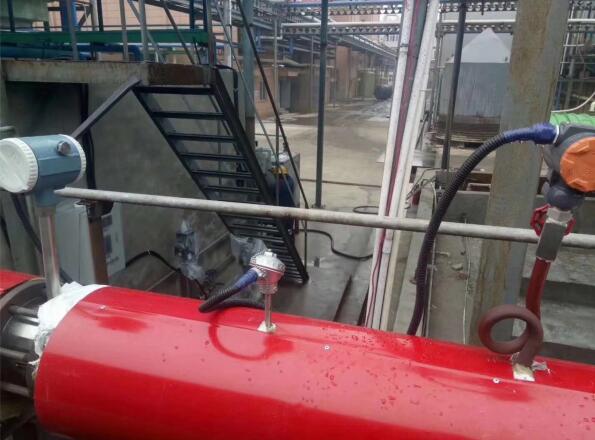

印染廠蒸汽流量計采用先進的差動技術，配合隔離、屏蔽、濾波等措施，克服了同類產品抗震性差、小信號數據紊亂等問題，并采用了{(lán)**}特的傳感器封裝技術和防護措施，保證了產品的可靠性。產品有基本型和復合型兩種形式，基本型測量單一流量信號；復合型可同時實現溫度、壓力、流量的測量。每種形式都有整體、分體結構，以適應不同的安裝環境。
技術參數：
公稱通經（mm） |
15，20，25，40，50，65，80，100，125，150，200，250，300 |
儀表材質 |
1Cr18Ni 9Ti |
公稱壓力（Mpa） |
PN1.6Mpa；PN2.5Mpa； PN4.0Mpa |
被測介質溫度（℃） |
－40～+250℃ ；－40～+350℃ |
環境條件 |
溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa |
{**}度等級 |
測量液體：示值的±0.5 |
量程比 |
1:10；1:15 |
阻力損失系數 |
Cd<2.6 |
輸出信號 |
傳感器：脈沖頻率信號0.1 ~ 3000Hz 低電平≤1V 高電平≥6V |
供電電源 |
傳感器：+12VDC 、+24VDC（可選） |
信號傳輸線 |
STVPV3×0.3（三線制），2×0.3（二線制） |
傳輸距離 |
≤500m |
信號線接口 |
內螺紋M20×1.5 |
防爆等級 |
ExdIIBT4 |
防護等級 |
IP65 |
允許振動加速度 |
1.0g |
特點：
·無可動部件，長期穩定，結構簡單便于安裝和維護；
·采用消擾電路和抗振動傳感頭，具有一定抗環境振動性能；
·雙排液晶同時顯示累計流量和瞬時流量;
·內部鋰電池供電,無需外部電源;
·采用超低功耗單片微機技術，1節3.2V10AH鋰電池可使用5年以上；
·由軟件對儀表系數非線性進行修正，提高測量{**}度；
·壓力損失小，量程范圍寬；
·采用EEPROM對累積流量進行掉電保護，保護時間大于10年；
·壓力損失小，量程范圍大，{**}度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。印染廠蒸汽流量計無可動機械零件，因此可靠性高，維護量小。儀表參數能長期穩定。
安裝注意事項：
1.傳感器安裝點的上游較近處若裝有閥門，不斷地開關閥門，對傳感器的使用壽命影響極大，非常容易對傳感器造成性損壞、
2.傳感器盡量避{**}在架空的非常長的管道上安裝，這樣時間一長后，由于傳感器的下垂非常容易造成傳感器與法蘭間的密封泄露，若不得已要安裝時，必須在傳感器的上下游2D處分別設置管道緊固裝置。
3.蒸汽流量計入口與出口直管段部分:為了確保完整的功能，入口處的流型應不受干擾。上游直管段部分的長度應為流量計口徑（D）的大約15倍，下游直管段部分的長度應為流量計口徑（D）的大約5倍。以確保儀表在變化的過程條件下符合其{**}度指標
4.在儀表上下游提供足夠的直管段并確保非彎曲的對稱外形。盡可能在儀表下游安裝閥門。
5.豎直安裝通常是{**}先選擇的，向上游動的流體能確保儀表總是滿管，且介質中的固態成分能夠均勻分布。
6.如有可能產生氣泡，應提供氣體分離器。
7.在易于振動的長管路中進行安裝時，應在流量計的上下游安裝消除器。
8.對于蒸汽應用，儀表安裝應避{**}安裝在U形彎底部，避{**}因吸收冷凝而在開車時導致的水錘現象，水錘的強度導致傳感機構過分受力，致使傳感器損壞。
售后服務：
1、我公司所售產品在一年之內出現質量問題的（非人為），負責{**}費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責{**}費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4.如用戶需我公司現場服務，我公司以{**}短時間到達用戶現場。
5、本公司所售的產品所享受終生維護。
