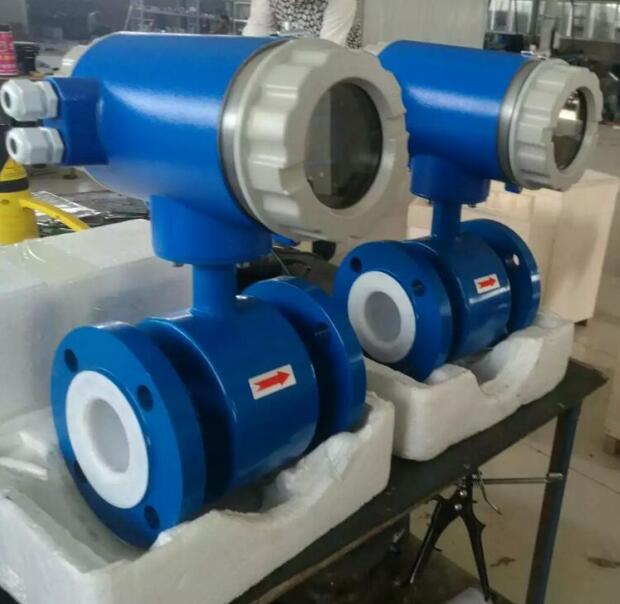

工業廢水流量計是基于法拉第電磁感應定律工作的，用來測量電導率大于5μS/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。工業廢水流量計智能液晶顯示，可以顯示瞬時流量，累積流量，四氟防腐并且?guī)л敵?-20ma信號和RS485通訊協議，法蘭連接，方便安裝，使用壽命長。
技術參數
適用管徑 DN15mm~2600mm
電極材料 316L（不銹鋼）、HC（哈氏C）、HB（哈氏B）、Ti（鈦）、Ta（鉭）
適用介質 導電率>5us/cm的液體
測量范圍 0．1～10m/s(可擴展到15m/s)
量程上限 0.5～10m/s,推薦1～5m/s
{**}度等級 0.3級、0.5級、1.0級（隨口徑區分）
輸出信號 4～20mADC,負載≤750Ω；0～３KHz,5V有源，可變脈寬，高端有效頻率輸出：RS485接口
工作壓力 1.0MPa,1.6MPa,4.0MPa,16MPa(特殊)
流體溫度 -20℃～80℃,80℃～130℃，130℃～180℃ 參考襯里材質
環境溫度 傳感器-40℃～80℃;轉換器-15℃～50℃
環境溫度 ≤85％ＲＨ（20℃時）
供電電源 220VAC±10%;50Hz±1Hz;24VDC±10%
防護等級 一體式：IP65分體式：傳感器IP68轉換器IP6
接地環材質 1Cr18Ni9Ti(不銹鋼)、HC(哈氏C)、Ti(鈦)、Ta(鉭)、Cu(銅)
連接法蘭 國標GB9119-88(DIN2051,BS4504)
特點
1、轉換顯示器采用16位高性能微處理器，2×16LCD顯示，參數設定方便，編程可靠
2、雙向測量系統，內裝三個積算器可分別顯示：正向流量、反向流量及正、反向流量之差的總量
3、轉換顯示器有多種輸出：電流、脈沖、數字通訊、HART、485通訊協議
4、傳感器本體與電極有多種材料可選
5、體積小、重量輕、運輸、安裝方便，可實現不斷流維護、拆裝
選型譜
型號 |
口徑 |
|||||
DS1801DC |
10~3000 |
|||||
代號 |
電極材料 |
|||||
K1 |
316L |
|||||
K2 |
HB |
|||||
K3 |
HC |
|||||
K4 |
鈦 |
|||||
K5 |
鉭 |
|||||
K6 |
鉑合金 |
|||||
K7 |
不銹鋼涂覆碳化鎢 |
|||||
代號 |
內襯材料 |
|||||
C1 |
聚四氟乙烯F4 |
|||||
C2 |
聚全氟乙丙烯F46 |
|||||
C3 |
聚氟合乙烯FS |
|||||
C4 |
聚錄丁橡膠 |
|||||
C5 |
聚氨脂橡膠 |
|||||
代號 |
功能 |
|||||
E1 |
0.3級 |
|||||
E2 |
0.5級 |
|||||
E3 |
1級 |
|||||
F1 |
4－20Madc,負載≤750Ω |
|||||
F2 |
0-3khz,5v有源，可變脈寬，輸出高端有效頻率 |
|||||
F3 |
RS485接口 |
|||||
T1 |
常溫型 |
|||||
T2 |
高溫型 |
|||||
T3 |
超高溫型 |
|||||
P1 |
1．0MPa |
|||||
P2 |
1．6MPa |
|||||
P3 |
4．0MPa |
|||||
P4 |
16MPa |
|||||
D1 |
220VAC±10％ |
|||||
D2 |
24VDC±10％ |
|||||
J1 |
一體型結構 |
|||||
J2 |
分體型結構 |
|||||
J3 |
防爆一體型結構 |
|||||

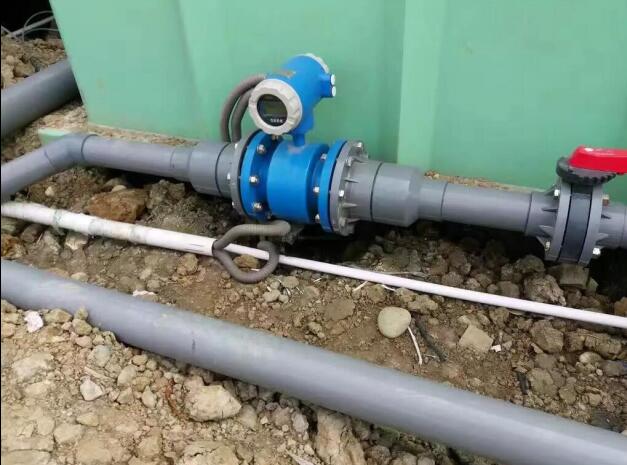

1)安裝注意事項
1、應安裝在水平管道較低處和垂直向上處,避{**}安裝在管道的{**}高點和垂直向下處圖1所示；
2、應安裝在管道上上升處；
3、在開口排放管道安裝,應安裝在管道的較低處；
4、若管道落差超過5m時,在傳感器的下游安裝排氣閥；
5、傳感器{**}對不能安裝在泵的進出口處,應安裝在泵的出口處。
2)、安裝位置的選擇：
流量計安裝位置必須保證管道內始終充滿被測液體。
選擇液體流動脈沖小的地方，即應遠離泵和閥門、彎頭等局部阻力件。
測量雙相（固、液和氣、液）液體時，應選擇不易引起相分離的地方。
被測管道內徑或周長容易測量，并且橢圓度應較小。
3)、直管段長度：
流量計傳感器安裝管道上游側直管段長度應大于或等于10D，下游側應不小于5D(D為被測管道通徑)。
4)、 流量控制閥門和調節閥門：
流量控制閥門應安裝在傳感器上游側的被測管道內，流量調節閥門應安裝在傳感器下游側。
流量時，通常流量控制閥門應處于全開狀態。
