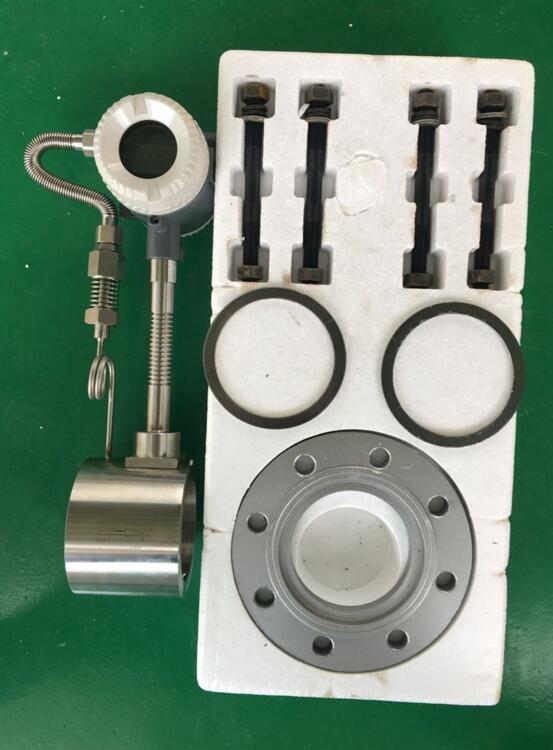

工業蒸汽計量表傳感器輸出的電壓脈沖信號送到連于一體的就地顯示儀。就地顯示儀采用微功耗CPU，測量渦街傳感器輸出的頻率信號，根據設定的密度，流量系數進行流量運算，智能工業蒸汽計量表穩壓補償一體化設計，現場液晶顯示溫度、壓力、瞬時流量和累計流量。
參數：
1、口徑：DN10-1000
測量{**}度：1.5級
2、被測介質溫度:-25℃～250℃
3、輸出信號脈沖電壓輸出信號高電平8～10V 低電平0.7～1.3V
4、脈沖占空比約50%,傳輸距離為100m
5、脈沖電流遠傳信號4～20 mA,傳輸距離為1000m
6、儀表使用環境溫度:-25℃～+55℃濕度:5～90% RH50℃
7、材質：不銹鋼
8、電源DC24V或鋰電池3.6V
9、防爆等級本安型iaIIbT3-T6
10、防護等級IP65
特點：
無可動部件、無空洞縫隙設計，產品無磨損、耐臟污，無需機械維修，使用壽命長。
不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫、高壓。
采用微功耗高新技術，電池供電的現場顯示型流量計，可不斷電運行兩年以上。
穩壓補償一體化設計。
現場液晶顯示，脈沖、4-20mA輸出或485通訊，可與工業自動化系統連接。
整體結構設計合理，動態測量范圍寬，壓力損失小。
采用不銹鋼材質，可適用于腐蝕性介質的測量。
電流輸出均為電隔離型，具有良好的共模干擾抑制能力。
同時顯示流量值與累計流量值，不必輪流切換。
采用抗振探頭，有效消除外界振動影響。
電路采用表面貼裝工藝，結構緊湊，可靠性高。
工作原理：
蒸汽計量表的基本原理是卡門渦街原理,即“渦街旋渦分離頻率與流速成正比”。變送器流通本體直徑與儀表的公稱口徑基本相同。流通本體內插入有一個近似為等腰三角形的柱體,柱體的軸線與被測介質流動方向垂直,底面迎向流體。
當被測介質流過柱體時,在柱體兩側交替產生旋渦,旋渦不斷產生和分離,在柱體下游便形成了交錯排列的兩列旋渦即“渦街”。理論分析和實驗已證明,旋渦分離的頻率與柱側介質流速成正比。
型 譜 |
說 明 |
||||||
DS1802WJ |
|
蒸汽計量表 |
|||||
檢測 |
B |
|
壓電式傳感器 |
||||
方式 |
E |
|
電容式傳感器 |
||||
連接方式 |
1 |
僅對滿管型 |
法蘭連接型 |
||||
2 |
僅對滿管型 |
法蘭卡裝型 |
|||||
3 |
僅對插入型 |
簡易插入型 |
|||||
4 |
僅對插入型 |
球閥插入型 |
|||||
測量介質 |
2 |
|
液體 |
||||
3 |
氣體 |
||||||
4 |
蒸汽 |
||||||
公稱通徑 |
2 |
|
DN15 |
||||
… |
… 單位：mm |
||||||
30 |
DN300 |
||||||
使用環境 |
P |
|
普通型 |
||||
B |
防爆型 |
||||||
輸出信號 |
1 |
脈沖輸出 |
|||||
2 |
4～20mA電流輸出，液晶顯示 |
||||||
3 |
RS-485通訊 |
||||||
4 |
電池供電，不帶溫度、壓力補償 |
||||||
5 |
溫壓補償一體，4～20mA電流輸出型 |
||||||
6 |
溫壓補償一體，電池供電型 |
||||||
